如何用3DMAX制作一本会翻页的画册

　　俗话说“开卷有益”，常常看书可增加知识，提高智慧，书是现代人离不开的宝贝。本教程是教大家如何利用3DMAX制作一本会翻页的画册， 时常翻一翻，温故而知新，不亦乐乎。其中用到了渲染方法，教程很实用，介绍地很详细，推荐过来与大家一起学习，希望对大家有所帮助

　　建立书本模型

　　1. 在Top视图中，建立一个Box立方体，设Length：200；Width：150；Height：30；Length Segs：20；Width Segs：20；Height Segs：100。

　　2. 进入“Modify”命令面板，单击“More”按钮，为立方体添加一个“FFD2×2×2”变换 ， 打开FFD的“Sub-object”，准备移动Control points，在Front视图中，把左上角的所有顶点圈选，按下空格键锁定选择，打开X轴锁定，按下鼠标左键右移到适当的位置（如图1）。

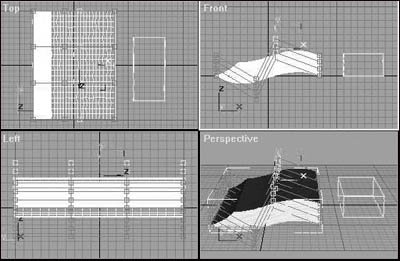

图1 调整书的形状和位置

　　3. 为了使立方体更像书本纸张那样重叠参差不齐的样子，在命令面板中单击“Create/Space ”和“Warps/Noise”按钮，在Top视图建立一个“Noise空间变形器”。

　　4. 在工具条中单击“Bind to space warp”图标按钮，在Box上单击并拉出一条虚线到“Noise”空间变形器上，把“Noise”和Box绑定，也就是说把Noise空间变形器的作用施加在Box上，绑定后的Box效果，我们可以看到参差不齐的逼真效果(注意，在建立Box立方体时，“Heigth Segs”的值要足够大，如果此值为0将看不到任何效果）。

　　5. 通过“Modify/More”选单给Box施加“FFD4×4×4”变换， 打开FFD的“Sub-object”，准备移动“Control points”，在“Front”视图中，打开Y轴锁定，分别圈选第二和第三列的控制点并向上和向下移动，使得Box发生弯曲变形，效果如图2所示。

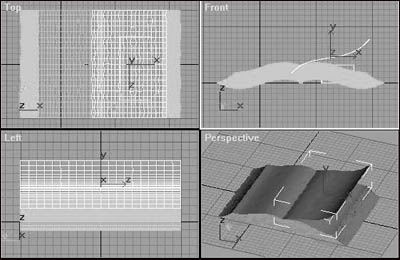

图2

　　6. 单击选中Box，再单击工具条上的“Mirror selected objects”图标按钮，在弹出的对话框中，“Mirror Axis”项选“XY”，“Offset”设为145，“Clone selection”项选“Copy”对Box做镜像，镜像出书的另一半。

　　7. 观察四个视图，可以看到，Y方向并未对齐（如图3）。首先确认在Top视中图书的一半被选中， 在工具条上单击“Align”对齐图标按钮，将光标移到Top视图中单击将要对齐的另一半，在弹出的“Align selection”对话框中，勾选“Y Position”，将对话框移到一边，可从Top视图中看到两半已经对齐，单击“OK”按钮退出对话框。

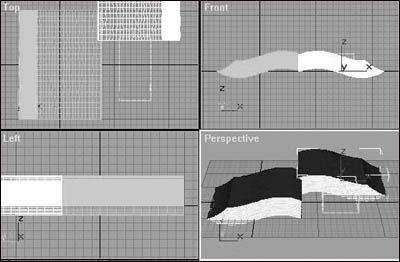

图3 书的基本雏形点

　　8. 选择“Clone”复制出一个Box，准备做一个翻开的书页，将其“Hight Segs”参数设为0.1，原来的弯曲度消失了，当然也可以直接用Box 工具画出一个与书页等长宽且厚度为0.1的Box，但要对齐轴心，从复制的Box的“Modifier stack”中选中“FFD4×4×4”，通过“FFD4×4×4”对书页进行变换， 用移动和旋转工具调整好位置，使之更像翻开的书页（如图4）。

图4 书翻开的效果

　　9. 在“Front”视图中，画出一个矩形，进入“Modify”命令面板，用“Eidt spline”工具修改成上大下小两边弯曲的梯形作为放样形状“Shapes”，在Top视图中沿书本中线画一条直线作为放样路径，放样出书本的装订边（如图5）。

图5 初步着色效果

　　贴图渲染

　　1. 在工具条上单击 “Material editor”打开材质编辑器， 分别将四个示例窗中的材质赋给书的各部分，在“Basic parameters”卷展栏中单击“Diffuse”颜色块，将它们的颜色都变成白色。单击选中书的主体部分（需要进行面贴图）的材质示例窗 ，单击示例窗右下角的“Standard”按钮，在“Material/map Browser”材质贴图浏览窗中选“Multi/Sub-object”将它们定义为多维材质。回到材质编辑器中，将第四个子材质加上书页的贴图，其余的改为白色（注：在实际制作中，我发现如果将第二、三个子材加上贴图，即使不将它们赋予物体，它们也会自动的贴到书的各侧面，这是我们不希望出现的。

　　2. 在Top、视图选中需要进行面贴图的部分，在“Modify”命令面板中单击“Edit mesh”按钮，单击“Sub-object”按钮，在“Sub-object”按钮右边选择“Polygon”，并将“Ignore Backfacing”钩选，以免误选了背面。

　　3. 圈选要贴图的面，向上推动命令面板，直到出现“Material”中的“ID”栏，输入4，重复以上步骤，直到各部分正确贴上图，渲染效果如题图所示。

　　以上就是用3DMAX制作一本会翻页的画册过程，希望大家喜欢！
