3ds max用户操作界面详解

1.1 用户界面

当启动3ds max后，显示的主界面见图1.1

[图1.1]

初看起来，大量的菜单和图标着实令人不知从何处着手。但随着我们对界面各个部分的深入讨论，将可以通过实际操作逐步熟悉各个命令.

1.1.1 界面的布局

用户界面的每个部分都有固定的名称，在所有标准的3ds max 教材和参考资料中，这些名称都是统一的。

视口（Viewports）

3ds max用户界面的最大区域被分割成四个相等的矩形区域，称之为视口（Viewports）或者视图（Views）。视口是主要工作区域，每个视口的左上角都有一个标签，启动3ds max后默认的四个视口的标签是Top（顶视口）、Front（前视口）、Left（左视口）和Perspective（透 视视口）。

每个视口都包含垂直和水平线，这些线组成了3ds max的主栅格。主栅格包含黑色垂直线和黑色水平线，这两条线在三维空间的中心相交，交点的坐标是X=0、Y=0和Z=0。其余栅格都为灰色显示。

Top视口、Front视口和Left视口显示的场景没有透 视效果，这就意味着在这些视口中同一方向的栅格线总是平行的，不能相交，参见图1.1。Perspective视口类似于人的眼睛和摄像机观察时看到的效果，视口中的栅格线是可以相交的。

菜单栏（Menu Bar）

用户界面的最上面是菜单栏（参见图1.1）。菜单栏包含许多常见的菜单（例如File/Open和File/ Save等）和3ds max独有的一些菜单（例如Rendering / Ram Player和Customize/ Preferences等）。

主工具栏（Main Toolbar）

菜单栏下面是主工具栏（参见图1.1）。主工具栏中包含一些使用频率较高的工具，例如变换对象的工具、选择对象的工具和渲染工具等。

命令面板（Command Panels）

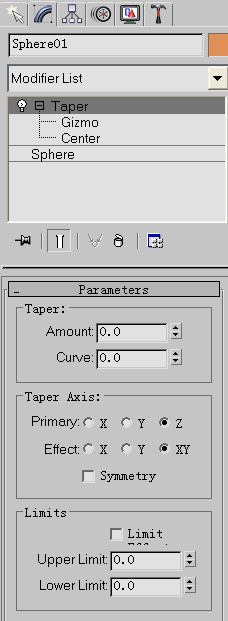

用户界面的右边是命令面板（见图1.2左图），它包含创建对象、处理几何体和创建动画需要的所有命令。每个面板都有自己的选项集。例如Create命令面板包含创建各种不同对象（例如标准几何体、组合对象和粒子系统等）的工具。而Modify命令面板包含修改对象的特殊工具，见图1.2右图.

图1.2

视口导航控制按钮（Viewport Navigation Controls）

用户界面的右下角包含视口的导航控制按钮（见图1.3）。使用这个区域的按钮可以调整各种缩放选项，控制视口中的对象显示。

时间控制按钮（Time Controls）

视口导航控制按钮的左边是时间控制按钮（见图1.4），也称之为动画控制按钮。它们的功能和外形类似于媒体播放机里的按钮。单击按钮可以用来播放动画，单击或按钮每次前进或者后退一帧。在设置动画时，按下Auto按钮，它将变红，表明处于动画记录模式。这意味着在当前帧进行的任何修改操作将被记录成动画。在动画部分还要详细介绍这些控制按钮。

图1.3 图1.4

状态栏和提示行（Status bar and Prompt line）

时间控制按钮的左边是状态栏和提示行（见图1.5）。状态栏有许多用于帮助用户创建和处理对象的参数显示区，在本章还要做详细解释

图1.5

在了解了组成3ds max用户界面的各个部分的名称后，下面将通过在三维空间中创建并移动对象的实际操作，来帮助读者熟悉3ds max的用户界面
