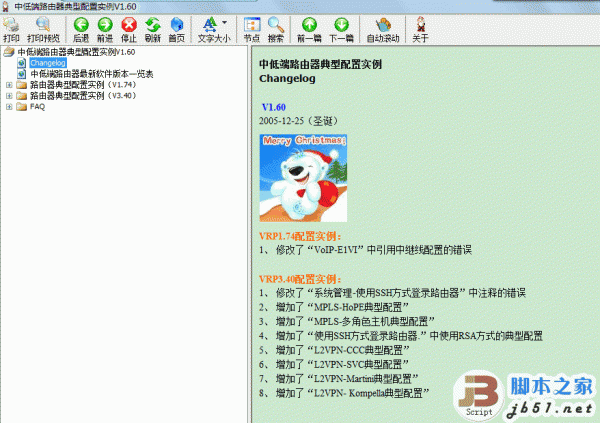

中低端路由器典型配置实例V1.60 exe格式 路由器的配置教程书

1.1 如何登录进入路由器. 1
1.1.1 首先搭建配置环境. 1
1.1.2 配置电缆连接. 1
1.1.3 设置微机或终端的参数. 1
1.1.4 路由器上电. 3
1.1 如何登录进入路由器
1.1.1 搭建配置环境
第一次安装使用Quidway系列路由器时，只能通过配置口（Console）进行配置。
1.1.2 配置电缆连接
第一步：将配置电缆的DB-9（或DB-25）孔式插头接到要对路由器进行配置的微机或终端的串口上。
第二步：将配置电缆的RJ-45一端连到路由器的配置口（Console）上。
1.1.3 设置微机或终端的参数
第一步：打开微机或终端。
如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows的超级终端。
第二步：设置终端参数。
参数要求：
设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，选择终端仿真为VT100。
Windows98超级终端参数设置方法如下：
(1) 在下图所示的超级终端窗口中，单击其[属性]按钮。
(2) 在超级终端属性对话框中[连接时使用]一栏选择连接的串口。选择的串口应该与配置电缆接的串口一致。单击[配置]按钮。
(3) 在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无。单击[确定]按钮。
(4) 在超级终端属性对话框中选择[设置]一项，进入下图所示的属性设置窗口。选择终端仿真为VT100， 单击[确定]按钮。
1.1.4 路由器上电
确认路由器与配置终端的连接正确，确认已经完成配置终端参数的设置后，即可对路由器上电。随后路由器上出现自检内容。启动完毕，回车，超级终端里显示[Router]字样(旧命令行提示的是Quidway>)。即可进行下一步的配置。上述操作适用于几乎所有华为3Com网络设备。
