HarmonyOS APP实战指南:画图APP之画笔属性调节

更新时间：2026年07月13日 10:08:51 作者：不羁的木木

本篇教你用颜色选择器、粗细滑块和透明度滑块,实时调节画笔效果,告别单调黑线,从预设色板轻松选色,滑动控制笔触粗细与透明度,跟着步骤集成PenSettings属性管理器,让每笔绘画都自定义,实现灵活涂鸦体验

1. 开篇

上一篇我们实现了触摸手绘功能，核心产出了 PenManager 模块和 PaintComponent 页面。PenManager 通过 touchEvent 回调收集触摸点，构建 Path 对象，再利用 CanvasRenderingContext2D.drawPath() 将其绘制到画布上。读者跟随步骤，已经可以让手指在屏幕上自由涂鸦了。

然而手绘功能还有一个关键短板：绘制出的线条颜色固定为黑色、粗细固定为3px、透明度固定为100%。这样的笔触过于单调，无法满足实际绘画需求。本篇将聚焦于画笔属性调节，通过颜色选择器、粗细滑块和透明度滑块三个UI组件，让用户能够实时调整画笔效果。我们将把这些属性绑定到 Pen 对象上，确保每次绘制都使用最新的参数。

2. 核心实现

实现画笔属性调节需要三个步骤：首先，创建一个画笔属性配置管理器 PenSettings，用于存储和更新颜色、粗细、透明度；其次，设计颜色选择器 ColorPicker 组件，让用户可以从预设色板中选色；最后，实现粗细和透明度的滑块组件 Slider。所有修改都会立即反应在下一笔绘制中。

2.1 基础配置：导入模块与状态管理

在画图APP中，我们需要导入 @ohos.graphics.drawing 模块中的 Pen 类，以及状态管理接口用于跨组件通信。

// utils/PenSettings.ets
// 画笔属性管理器，采用单例模式，全局共享同一份配置
import { Pen } from '@ohos.graphics.drawing';
class PenSettings {
  private static instance: PenSettings = new PenSettings();
  // 当前选中的颜色，十六进制格式，默认黑色
  public currentColor: string = '#FF000000';
  // 当前画笔粗细，单位px，默认3
  public currentWidth: number = 3;
  // 当前透明度，范围0-255，默认255（完全不透明）
  public currentAlpha: number = 255;
  private constructor() { }
  static getInstance(): PenSettings {
    return PenSettings.instance;
  }
  // 应用当前设置到传入的Pen对象
  applyToPen(pen: Pen): void {
    // 解析颜色字符串为整数，例如'#FF0000' -> 0xFF0000
    const colorInt = parseInt(this.currentColor.substring(1), 16);
    // 透明度与颜色合并，完成ARGB组合
    const argbColor = (this.currentAlpha << 24) | (colorInt & 0x00FFFFFF);
    pen.setColor(argbColor);
    pen.setStrokeWidth(this.currentWidth);
    pen.setAlpha(this.currentAlpha);
  }
  // 更新颜色，并触发画布重绘（通过回调）
  setColor(color: string): void {
    this.currentColor = color;
    this.onSettingsChanged?.();
  }
  setWidth(width: number): void {
    this.currentWidth = width;
    this.onSettingsChanged?.();
  }
  setAlpha(alpha: number): void {
    this.currentAlpha = alpha;
    this.onSettingsChanged?.();
  }
  // 设置变更回调，用于通知画布重新绘制
  onSettingsChanged: (() => void) | null = null;
}
export default PenSettings;

关键点说明：

使用单例模式确保整个APP共享同一份画笔配置，避免重复创建。
applyToPen 方法接收一个 Pen 实例，将当前颜色、粗细、透明度一次性应用到该笔上。颜色处理时需要注意透明度要与颜色值合并为ARGB格式。
setColor 等方法通过回调机制通知外部（如画布组件）重新绘制，这样才能在调整滑块后立即看到预览效果。
API参考自 @ohos.graphics.drawing.Pen，其中 setColor / setStrokeWidth / setAlpha 是官方提供的标准方法。

2.2 色彩选择组件 ColorPicker

ColorPicker 组件提供一个预设颜色网格，用户点击某个色块后，更新 PenSettings 中的颜色值。

// components/ColorPicker.ets
// 颜色选择器组件，展示预设色板供用户点击选择
import PenSettings from '../utils/PenSettings';
@Component
export struct ColorPicker {
  @State private selectedColor: string = '#FF000000';
  // 预设颜色数组，涵盖常见绘画色彩
  private colors: string[] = [
    '#FF000000', '#FFFFFFFF', '#FFFF0000', '#FF00FF00',
    '#FF0000FF', '#FFFFFF00', '#FFFF00FF', '#FF00FFFF',
    '#FF808080', '#FFC0C0C0', '#FF800000', '#FF008000',
    '#FF000080', '#FF808000', '#FF800080', '#FF008080',
    '#FFE0B0FF', '#FFFFC0CB', '#FFA52A2A', '#FF000000'
  ];
  build() {
    Column() {
      // 标题
      Text('颜色选择')
        .fontSize(14)
        .fontWeight(FontWeight.Bold)
        .width('100%')
        .textAlign(TextAlign.Start)
        .margin({ bottom: 6 });
      // 颜色网格，每行5个
      Grid() {
        ForEach(this.colors, (color: string) => {
          GridItem() {
            Stack() {
              // 色块方块
              Rect()
                .width(36)
                .height(36)
                .borderRadius(6)
                .fill(color)
                .border({
                  width: this.selectedColor === color ? 3 : 1,
                  color: this.selectedColor === color ? '#FF007AFF' : '#FFCCCCCC'
                })
                .onClick(() => {
                  this.selectedColor = color;
                  PenSettings.getInstance().setColor(color);
                });
              // 如果是当前选中颜色，显示选中标记
              if (this.selectedColor === color) {
                Text('✓')
                  .fontSize(18)
                  .fontColor('#FF007AFF')
                  .fontWeight(FontWeight.Bold);
              }
            }
            .justifyContent(FlexAlign.Center)
            .alignItems(VerticalAlign.Center)
            .width(40)
            .height(40)
          }
        })
      }
      .columnsTemplate('1fr 1fr 1fr 1fr 1fr')
      .rowsTemplate('1fr 1fr 1fr 1fr')
      .width('100%')
      .maxHeight(200)
      .columnsGap(8)
      .rowsGap(8)
    }
    .padding(12)
    .backgroundColor('#FFF8F8F8')
    .borderRadius(12)
  }
}

关键点说明：

颜色值采用 '#AARRGGBB' 格式，其中 AA 部分在预设颜色中固定为 FF（不透明），实际透明度由 PenSettings 中的 currentAlpha 控制。
选中颜色的色块会有蓝色边框和勾选标记，提供清晰的视觉反馈。
点击色块时调用 PenSettings.getInstance().setColor(color)，该操作会触发回调，通知画布应用新颜色。
色板只是预设颜色，后续我们可以扩展为自定义色盘，例如使用色相环选择。

2.3 粗细与透明度调节滑块 Slider

使用原生 Slider 组件，分别控制画笔粗细（1-20px）和透明度（0-255）。

// components/BrushSlider.ets
// 画笔粗细和透明度滑块组件，支持滑动调节
import PenSettings from '../utils/PenSettings';
@Component
export struct BrushSlider {
  // 当前画笔粗细
  @State private brushWidth: number = 3;
  // 当前透明度
  @State private brushAlpha: number = 255;
  build() {
    Column({ space: 16 }) {
      // 粗细调节
      Column() {
        Row() {
          Text('粗细')
            .fontSize(14)
            .fontWeight(FontWeight.Medium);
          Text(`${this.brushWidth}px`)
            .fontSize(12)
            .fontColor('#FF666666')
            .margin({ left: 8 });
        }
        .width('100%')
        .justifyContent(FlexAlign.Start);
        Slider({
          value: this.brushWidth,
          min: 1,
          max: 20,
          step: 1,
          style: SliderStyle.OutSet
        })
          .width('100%')
          .showTips(true)
          .showSteps(false)
          .onChange((value: number) => {
            this.brushWidth = value;
            PenSettings.getInstance().setWidth(value);
          });
      }
      // 透明度调节
      Column() {
        Row() {
          Text('透明度')
            .fontSize(14)
            .fontWeight(FontWeight.Medium);
          Text(`${Math.round(this.brushAlpha / 255 * 100)}%`)
            .fontSize(12)
            .fontColor('#FF666666')
            .margin({ left: 8 });
        }
        .width('100%')
        .justifyContent(FlexAlign.Start);
        Slider({
          value: this.brushAlpha,
          min: 0,
          max: 255,
          step: 1,
          style: SliderStyle.OutSet
        })
          .width('100%')
          .showTips(true)
          .showSteps(false)
          .onChange((value: number) => {
            this.brushAlpha = value;
            PenSettings.getInstance().setAlpha(value);
          });
      }
    }
    .padding(12)
    .backgroundColor('#FFF8F8F8')
    .borderRadius(12)
  }
}

关键点说明：

粗细范围设置为1-20px，步长1px，可以满足从细线到粗笔的绘画需求。
透明度范围0-255，对应0%-100%不透明，右侧显示百分比以便用户理解。
Slider 的 showTips 属性设为 true，滑动时会显示当前数值的工具提示。
每次滑动都调用 PenSettings 的 setWidth / setAlpha 方法，同时传递给其绑定的回调。

2.4 将设置组件集成到主画布页面

最后，将上述组件组合到画图APP的主页面中，并确保每次绘制时使用 PenSettings 中的最新配置。

// pages/PaintPage.ets
// 画图APP主页面，集成颜色选择器、滑块和画布区域
import PenSettings from '../utils/PenSettings';
import { ColorPicker } from '../components/ColorPicker';
import { BrushSlider } from '../components/BrushSlider';
import drawing from '@ohos.graphics.drawing';
@Entry
@Component
struct PaintPage {
  private canvasContext: CanvasRenderingContext2D;
  private settings: PenSettings = PenSettings.getInstance();
  @State private currentTool: string = 'pen'; // 'pen' | 'rect' | 'circle'
  // 当前正在使用的Pen对象
  private drawingPen: drawing.Pen = new drawing.Pen();
  aboutToAppear(): void {
    // 注册设置变更回调：每次颜色/粗细/透明度变化时，更新当前Pen
    this.settings.onSettingsChanged = () => {
      this.settings.applyToPen(this.drawingPen);
    };
    // 初始化时应用默认设置
    this.settings.applyToPen(this.drawingPen);
  }
  build() {
    Column() {
      // 顶部工具栏
      Row() {
        Button('画笔')
          .onClick(() => { this.currentTool = 'pen'; })
        Button('矩形')
          .onClick(() => { this.currentTool = 'rect'; })
        Button('圆形')
          .onClick(() => { this.currentTool = 'circle'; })
      }
      .padding(8)
      .width('100%')
      .justifyContent(FlexAlign.SpaceEvenly)
      // 中间画布区域
      Canvas(this.canvasContext)
        .width('100%')
        .layoutWeight(1)
        .backgroundColor('#FFFFFFFF')
      // 底部设置区：颜色选择 + 粗细/透明度
      Column({ space: 12 }) {
        ColorPicker()
        BrushSlider()
      }
      .padding(8)
      .width('100%')
      .backgroundColor('#FFF0F0F0')
    }
    .width('100%')
    .height('100%')
  }
}

关键点说明：

aboutToAppear 中注册了 PenSettings 的回调 onSettingsChanged，当颜色、粗细或透明度改变时，自动调用 applyToPen 更新 this.drawingPen。
在实际绘制场景中（如触摸移动的回调），需要确保使用的是 this.drawingPen，而不是临时创建的 Pen 对象，这样才能应用最新的设置。
底部布局同时包含 ColorPicker 和 BrushSlider，用户可以在绘画过程中随时调整参数。

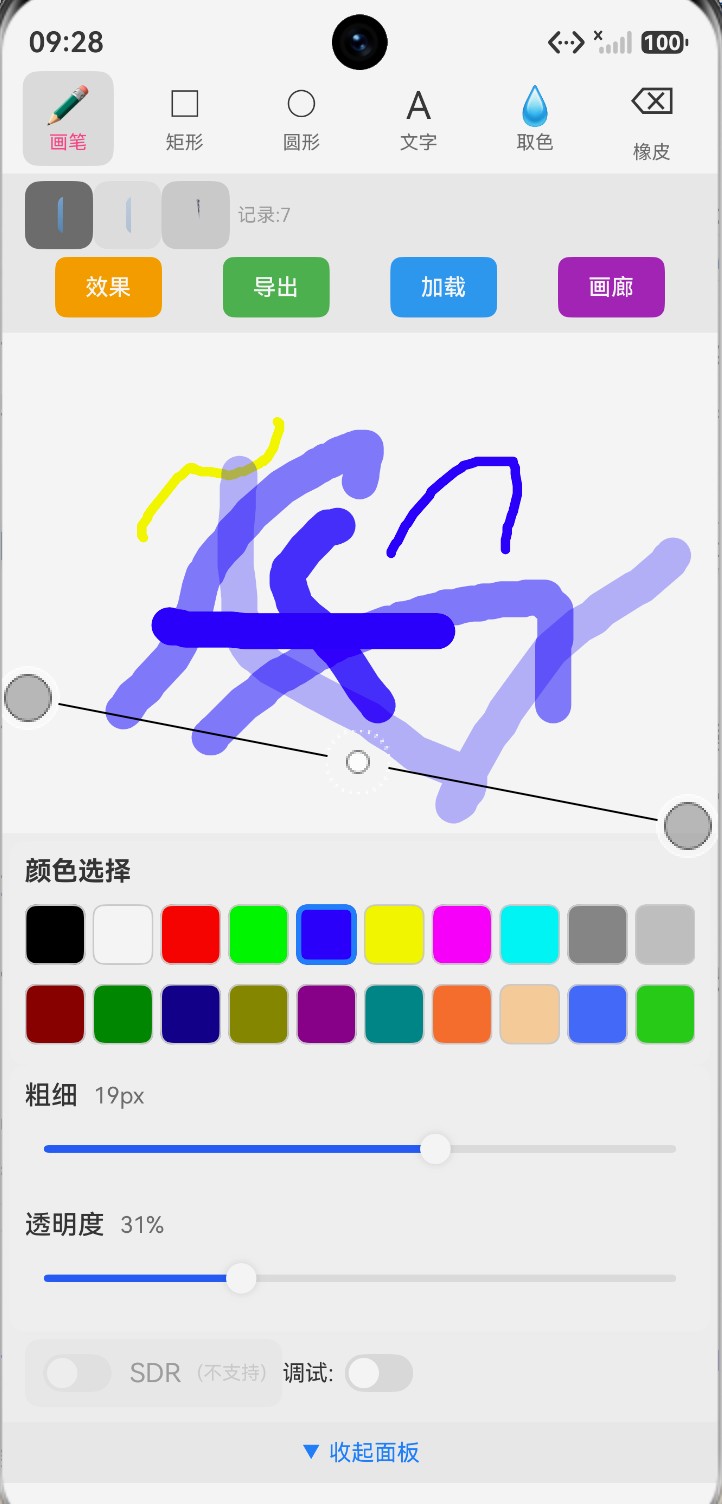

3. 运行验证

完成上述代码后，运行APP，应观察到以下效果：

底部出现颜色选择器网格，默认选中第一个黑色色块。点击其他颜色（如红色 #FFFF0000），画布的下一笔线条会变为红色。
粗细滑块滑动时，数值显示从1px到20px，释放后下一笔线条会使用新粗细。
透明度滑块从0%到100%，滑动时工具提示显示百分比，笔画会呈现不同程度的半透明效果。
所有调节即时生效，不需要重启或重新初始化画布。

立即调出画笔的隐藏功能！本篇教你用颜色选择器、粗细滑块和透明度滑块,实时调节画笔效果,告别单调黑线,从预设色板轻松选色,滑动控制笔触粗细与透明度,跟着步骤集成PenSettings属性管理器,让每笔绘画都自定义,实现灵活涂鸦体验

4. 小结与预告

本篇产出了三个核心模块：PenSettings 画笔属性管理器、ColorPicker 颜色选择器、BrushSlider 粗细与透明度滑块。这些组件被集成到主画布页面中，实现了画笔参数的实时调节，让用户能画出不同颜色、粗细和透明度的线条。这个功能是画图APP用户体验的关键提升点，也是后续实现形状绘制、文字添加等功能的基础。

下一篇「切换绘制模式与交互反馈」将实现矩形、圆形和自由画笔三种绘制模式的切换，优化UI反馈，让用户清晰知道当前处于哪种绘制状态，为后续的图形绘制做铺垫。
