Python实现将Excel图表导出并保存为图片

前言

这一篇主要解决的问题很明确：Python 生成图表之后，如何把图表保存成清晰、稳定、可复用、可交付的图片文件。

很多人学习 Matplotlib 时，只关注 plt.plot()、plt.bar()、plt.show()，但真实办公自动化里，只会显示图表是不够的。图表最终要放进 Word、PPT、Excel、CSDN 博客、测试报告或者领导汇报材料里，所以导出质量直接影响交付质量。

我的理解是：画图是“生成结果”，导出图表才是“形成交付物”。如果图画得很漂亮，但保存出来模糊、裁切、发灰、边缘锯齿严重，那前面的数据分析和图表设计都会被削弱。

这张图展示了本文的核心主题：Python 读取数据、Matplotlib 生成图表，最后把图表导出为可复用图片文件。

从这张图中我们可以看出，本文不是单纯讲“怎么画图”，而是把重点放在图表导出、图片复用、交付质量这条链路上。对办公自动化来说，这一步非常关键。

读完这一篇，至少要带走三件事：

1. 知道 PNG、JPG、SVG、PDF 这些格式应该怎么选；
2. 知道 dpi、bbox_inches、transparent 这些参数分别解决什么问题；
3. 能把图表导出逻辑封装成函数，后续批量生成图表时直接复用。

2. 图表保存格式怎么选：PNG、JPG、SVG、PDF 的区别

Matplotlib 保存图表最常用的函数是 savefig()。它的使用方式很简单：你写什么文件后缀，它就按对应格式保存。

plt.savefig("out.jpg")
plt.savefig("out.jpg")
plt.savefig("out.svg")
plt.savefig("out.pdf")

但是这里有个坑：能保存，不代表适合保存。不同格式的用途不一样，选错格式，图片质量会明显下降。

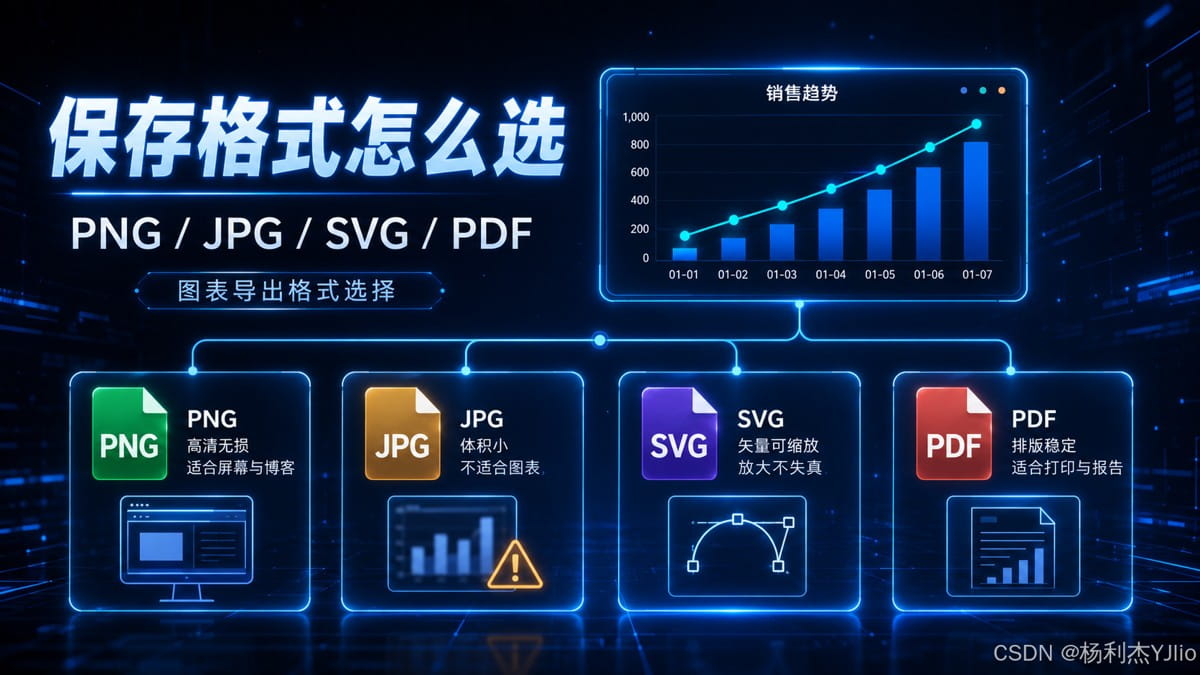

这张图展示了常见导出格式的选择逻辑：PNG、JPG、SVG、PDF 分别适合不同交付场景。

从这张图中我们可以看出，图表导出不能只看“能不能打开”，还要看是否清晰、是否无损、是否适合打印、是否适合后期编辑。这也是很多新手保存图表后觉得“图片发糊”的根本原因。

2.1 PNG：最推荐的默认格式

PNG 是我最推荐的图表导出格式。它属于无损压缩格式，适合保存图表、截图、界面图、流程图、数据分析图。

推荐场景：

• CSDN 博客配图；
• PPT 汇报插图；
• Word 报告插图；
• Excel 自动化图表输出；
• 日常技术文档配图。

如果没有特殊需求，图表导出优先选 PNG，这是最稳的做法。

2.2 JPG/JPEG：不适合保存图表

JPG 更适合照片，不适合保存线条图、文字图和图表。因为 JPG 是有损压缩，压缩后文字边缘、坐标轴、线条容易发虚。

如果图表里有文字、坐标轴、细线条，不建议用 JPG。

2.3 SVG：适合矢量图和后期编辑

SVG 是矢量格式，最大的优势是放大不糊。如果后续要放进设计软件、做高质量排版、或者需要后期编辑图形元素，SVG 很合适。

可以把 SVG 理解成“用路径和形状描述出来的图”，不是传统意义上的像素图片。

2.4 PDF：适合正式报告和打印归档

PDF 适合正式报告、归档和打印。如果你的图表是给领导汇报、项目报告、测试报告使用，PDF 格式会更稳定。

我的实际选择习惯是：

3. 控制图表保存质量：dpi、bbox_inches、transparent

保存图表时，最常见的问题不是代码报错，而是保存出来的图片不够清楚。这类问题通常和三个参数有关：

• dpi：控制分辨率；
• bbox_inches=“tight”：控制边缘裁切；
• transparent=True：控制透明背景。

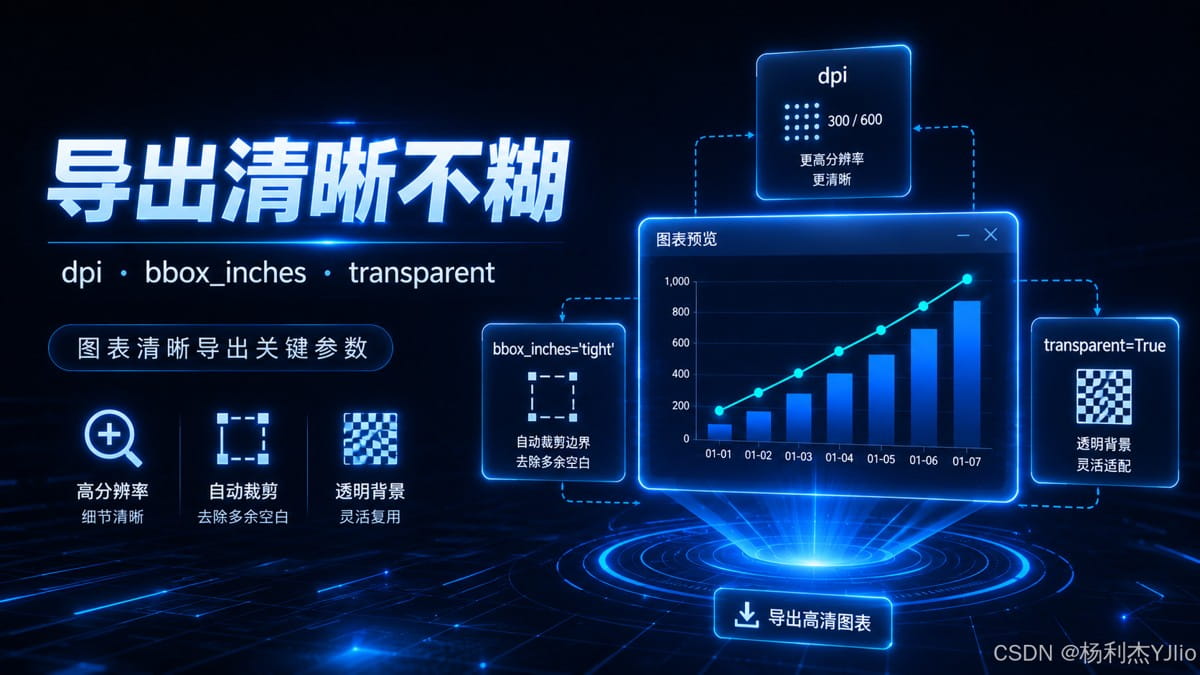

这张图展示了导出高清图表时最关键的三个参数：dpi、bbox_inches 和 transparent。

从这张图中我们可以看出，图表清晰度不是靠截图解决的，而是要在保存阶段就设置好参数。截图只是临时办法，savefig 才是标准导出方式。

3.1 最常用的高清保存模板

下面这段代码是我建议长期复用的基础模板。

import matplotlib.pyplot as plt

# 示例数据
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

plt.figure(figsize=(9, 6))
plt.plot(x, y, marker="o", linewidth=2)

plt.title("示例：导出清晰图表")
plt.xlabel("X轴")
plt.ylabel("Y轴")
plt.grid(True, linestyle="--", alpha=0.35)
plt.tight_layout()

plt.savefig(
    "out/图表.jpg",
    dpi=200,
    bbox_inches="tight"
)

plt.close()

这段代码里最关键的是 plt.savefig() 这一段。它决定了图表最终保存出来的质量，而不是单纯决定“文件能不能生成”。

3.2 dpi 应该设置多少？

dpi 可以理解成图片的输出精度。dpi 越高，图片越清晰，但文件体积也会变大。

我的经验值如下：

日常办公自动化里，我一般默认设置为 dpi=200，清晰度和文件体积比较平衡。

3.3 bbox_inches=“tight”：解决边缘空白和裁切问题

有些图保存出来后，四周空白很多；有些图的标题、标签又容易被切掉。这时就可以使用：

plt.savefig("out/图表.jpg", bbox_inches="tight")

这个参数建议长期保留。它可以自动处理图表边界，让导出的图片更紧凑。

3.4 transparent=True：透明背景适合 PPT 贴图

如果你要把图表放到深色 PPT、技术海报、封面图里，透明背景会更灵活。

plt.savefig(
    "out/透明背景图表.jpg",
    dpi=200,
    bbox_inches="tight",
    transparent=True
)

注意：透明背景不一定适合所有场景。如果图表本身依赖白色背景、网格线较浅，透明后可能会看不清。是否使用透明背景，要结合最终展示环境判断。

4. 标准导出流程：从画图到保存文件

我建议把 Matplotlib 图表导出理解成一个固定流程，而不是写一行 savefig() 就结束。

这个流程里有两个细节很重要：

1. 保存前建议使用 plt.tight_layout()；
2. 保存后建议使用 plt.close()。

原因很简单：tight_layout() 用来减少标题、坐标轴、图例被挤压或裁切的风险；close() 用来关闭当前图表，避免批量生成图表时内存不断占用。

4.1 一个更规范的导出示例

import matplotlib.pyplot as plt
from pathlib import Path

def save_demo_chart(out_path: str):
    out = Path(out_path)
    out.parent.mkdir(parents=True, exist_ok=True)

    x = ["1月", "2月", "3月", "4月", "5月", "6月"]
    y = [120, 98, 135, 110, 150, 160]

    plt.figure(figsize=(9, 6))
    plt.plot(x, y, marker="o", linewidth=2, label="工单数量")

    plt.title("月度工单数量趋势")
    plt.xlabel("月份")
    plt.ylabel("工单数量（单）")
    plt.grid(axis="y", linestyle="--", alpha=0.35)
    plt.legend()
    plt.tight_layout()

    plt.savefig(out, dpi=200, bbox_inches="tight")
    plt.close()

if __name__ == "__main__":
    save_demo_chart("out/月度工单数量趋势.jpg")
    print("✅ 图表已导出")

这段代码相比直接写 plt.savefig("图表.jpg") 更适合真实工作，因为它提前创建了输出目录，并且在导出后关闭了图表对象。

推荐你以后写办公自动化脚本时，尽量采用这种函数化写法。

5. 一次性导出多种格式：PNG + PDF + SVG

在真实交付中，经常会遇到这种情况：

• 发博客需要 PNG；
• 写正式报告需要 PDF；
• 后续设计排版需要 SVG；
• 同事临时要一份高清图。

如果每次都手动改后缀保存，就很低效。更好的做法是：同一张图一次性导出多种格式。

这张图展示了一键多格式导出的思路：一张 Python 图表，同时输出 PNG、PDF、SVG，满足不同交付场景。

从这张图中我们可以看出，多格式导出的价值不是“炫技”，而是提高交付稳定性。当你提前准备好 PNG、PDF、SVG，后续不管是发博客、写报告还是做设计，都不会临时返工。

5.1 多格式导出函数

import matplotlib.pyplot as plt
from pathlib import Path

def save_multi_formats(fig, out_dir: str, base_name: str, dpi: int = 200):
    """
    将同一张图表同时导出为 PNG、PDF、SVG
    """
    out = Path(out_dir)
    out.mkdir(parents=True, exist_ok=True)

    fig.savefig(out / f"{base_name}.jpg", dpi=dpi, bbox_inches="tight")
    fig.savefig(out / f"{base_name}.pdf", bbox_inches="tight")
    fig.savefig(out / f"{base_name}.svg", bbox_inches="tight")

# 示例
fig, ax = plt.subplots(figsize=(9, 6))

x = ["1月", "2月", "3月", "4月", "5月", "6月"]
y = [120, 98, 135, 110, 150, 160]

ax.plot(x, y, marker="o", linewidth=2, label="工单数量")
ax.set_title("月度工单数量趋势")
ax.set_xlabel("月份")
ax.set_ylabel("工单数量（单）")
ax.grid(axis="y", linestyle="--", alpha=0.35)
ax.legend()

save_multi_formats(fig, "out", "月度工单数量趋势", dpi=200)
plt.close(fig)

print("✅ 已导出 PNG / PDF / SVG")

这段代码的好处是很明显的：画图逻辑只写一次，保存逻辑统一管理。

如果你后续在做自动化日报、周报、测试报告，这种写法会比手动保存稳定得多。

6. 批量生成图表并导出：从“单张图”升级到“自动化交付”

单张图导出只是入门。真正有价值的是批量导出，比如：

• 每个部门生成一张趋势图；
• 每个工作表生成一张统计图；
• 每个设备型号生成一张对比图；
• 每个项目生成一张月度报表图。

这张图展示了批量导出图表的自动化思路：读取配置、生成多张图表、统一保存到输出目录。

从这张图中我们可以看出，批量导出图表的重点是函数化、自动化、可交付。如果每张图都手工生成，效率很低，也容易出错；如果用函数统一管理，后续只需要改数据源和配置即可。

6.1 批量导出函数骨架

import matplotlib.pyplot as plt
from pathlib import Path

def export_one_chart(title: str, x, y, out_path: str):
    """
    导出单张图表
    """
    out = Path(out_path)
    out.parent.mkdir(parents=True, exist_ok=True)

    fig, ax = plt.subplots(figsize=(9, 6))

    ax.plot(x, y, marker="o", linewidth=2, label=title)
    ax.set_title(title)
    ax.set_xlabel("月份")
    ax.set_ylabel("数量")
    ax.grid(axis="y", linestyle="--", alpha=0.35)
    ax.legend()

    fig.savefig(out, dpi=200, bbox_inches="tight")
    plt.close(fig)

def batch_export_charts():
    """
    批量导出多张图表
    """
    months = ["1月", "2月", "3月", "4月", "5月", "6月"]

    chart_configs = [
        {
            "title": "软件类工单趋势",
            "data": [40, 35, 50, 45, 60, 55],
            "file": "out/软件类工单趋势.jpg"
        },
        {
            "title": "硬件类工单趋势",
            "data": [80, 63, 85, 65, 90, 105],
            "file": "out/硬件类工单趋势.jpg"
        },
        {
            "title": "网络类工单趋势",
            "data": [15, 10, 18, 12, 20, 22],
            "file": "out/网络类工单趋势.jpg"
        }
    ]

    for item in chart_configs:
        export_one_chart(
            title=item["title"],
            x=months,
            y=item["data"],
            out_path=item["file"]
        )

if __name__ == "__main__":
    batch_export_charts()
    print("✅ 批量图表导出完成")

这个批量导出骨架非常适合继续扩展，比如后续可以把 chart_configs 改成从 Excel、JSON 或数据库读取。

推荐做法：不要把所有图表代码堆在一个脚本里，而是拆成“生成图表函数 + 批量配置 + 输出目录”三部分。

7. 常见问题与踩坑记录

7.1 为什么保存出来的图片还是模糊？

优先检查这几个点：

1. 是否保存成了 JPG；
2. dpi 是否太低；
3. figsize 是否太小；
4. 是否使用截图代替了 savefig()；
5. 图片是否被微信、网页、平台二次压缩。

如果是图表类图片，优先使用 PNG，并设置 dpi=200 或 300。

7.2 为什么标题或坐标轴被裁掉？

通常是布局没有调整好。建议组合使用：

plt.tight_layout()
plt.savefig("out.jpg", bbox_inches="tight")

如果图例放在图表外部，仍然可能被裁切，这时需要额外调整画布大小或图例位置。

7.3 为什么中文标题显示成方块？

这是中文字体配置问题，不是导出函数的问题。可以在脚本开头增加：

import matplotlib.pyplot as plt

plt.rcParams["font.sans-serif"] = ["SimHei"]
plt.rcParams["axes.unicode_minus"] = False

第一行解决中文显示问题，第二行解决负号显示异常问题。

7.4 为什么批量导出时越来越慢？

很可能是每次生成图表后没有关闭图表对象。批量循环时一定要执行：

plt.close()

如果使用 fig, ax = plt.subplots() 的写法，则建议：

plt.close(fig)

批量生成图表时，不关闭图表对象，可能导致内存占用越来越高。

8. 效果验证：导出后应该检查什么？

很多人写脚本时只看控制台有没有报错，但这不够。图表导出类脚本，至少要检查以下几个结果。

8.1 检查文件是否生成

首先确认目标目录下是否真的生成了文件，例如：

out/月度工单数量趋势.jpg
out/月度工单数量趋势.pdf
out/月度工单数量趋势.svg

8.2 检查图片是否清晰

打开图片后放大查看：

• 标题是否清晰；
• 坐标轴文字是否清晰；
• 折线和柱形边缘是否清楚；
• 图例是否完整；
• 是否存在明显锯齿和模糊。

8.3 检查图片是否被裁切

重点看：

• 标题有没有被截掉；
• x 轴标签有没有被截掉；
• y 轴标题有没有显示完整；
• 图例有没有超出画布。

8.4 检查是否适合实际交付

最后要把图放进真实使用场景里看，例如：

• 放进 PPT 是否清楚；
• 插入 Word 是否变形；
• 上传 CSDN 是否显示正常；
• 打开 PDF 是否清晰；
• 发给同事后是否还能看清坐标轴。

真正的验证，不是脚本运行成功，而是图片进入交付材料后依然清晰可读。

9. 我的总结提升

这一篇的核心，不是简单记住 savefig() 这个函数，而是理解图表导出的完整交付逻辑。

在 Python 办公自动化里，图表生成通常只是中间步骤。真正面向工作结果时，我们要关注的是：

1. 图表能不能被清晰保存；
2. 图片能不能复用到报告、PPT、博客里；
3. 导出逻辑能不能批量化；
4. 后续别人拿到文件后，能不能直接使用。

我建议把图表导出当成一个固定模块沉淀下来。以后无论是折线图、柱形图、饼图、组合图，最后都统一走同一套导出函数，这样脚本结构更干净，也更容易维护。

如果只会画图，不会高质量导出，图表就还停留在“演示阶段”；只有能稳定保存、复用、交付，才算真正进入办公自动化阶段。

所以我从这一节带走的工作级结论是：图表不是画出来就结束，而是导出后还能清晰传播，才算完成。

10. 发布版补充：我建议这样使用这篇笔记

这一节在书籍学习路径中属于图表输出能力的补充内容，但它的实用价值非常高。因为在真实办公场景里，图表通常不是给自己看的，而是要进入报告、汇报、博客和交付文件。

我建议后续所有 Matplotlib 图表脚本都统一加入以下导出标准：

plt.savefig(
    "out/图表.jpg",
    dpi=200,
    bbox_inches="tight"
)
plt.close()

如果是正式报告或长期复用场景，可以进一步升级为：

fig.savefig("out/图表.jpg", dpi=200, bbox_inches="tight")
fig.savefig("out/图表.pdf", bbox_inches="tight")
fig.savefig("out/图表.svg", bbox_inches="tight")
plt.close(fig)

这类小细节看起来不复杂，但会直接影响交付质量。尤其是你长期写 Python + Excel 自动化读书笔记时，把这些标准动作沉淀下来，后续每一篇文章、每一个脚本都会更稳。
