vivo x5pro内部工艺怎么样?vivo X5Pro真机拆解图赏

vivo X5Pro手机被称为最美手机，那么这款手机的内部是什么样的呢?最美手机拆解图赏为大家带来，看看这款手机的内部工艺。

vivo X5Pro采用了双嵌2.5D弧面玻璃，流线美弧中框，除去玻璃后内部空间厚度仅为5毫米，比X5还薄0.5毫米，颜值极高。

听说这款新机号称最美手机，不过在我们拆机的人看来，外观之美当然是必须的，内涵之美更需要，对吧!内秀的人喜欢的自然是内秀的爱机。

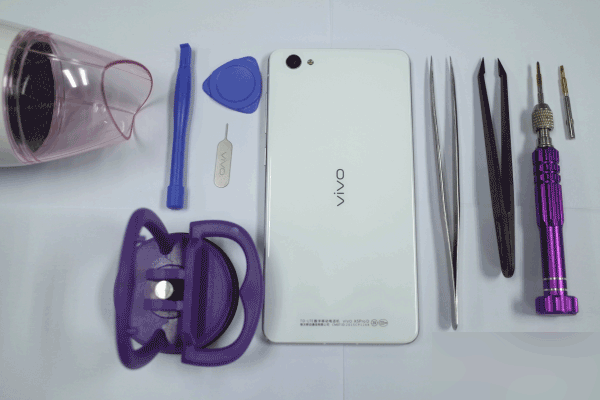

首先，我们需要准备一些工具，工欲善其事，必先利其器。

电吹风，一个吹头发的电吹风就可以了。

撬棒，给我一个撬棒可以翘起琥珀的那种撬棍哟。

拆机片，或者说指甲(如果你不怕弄断指甲的话)，用张电话卡，银行卡什么卡也可以。

吸盘，对了，如果你没有我手上的这么美丽的吸盘的话，那种吸在墙上的估计也行。

镊子：取下螺丝啊，排线，泡棉什么的，我们需要金属镊子和塑胶镊子。

螺丝刀：这个是拆螺钉必备利器了，我们需要十字螺丝刀和一字螺丝刀。

卡针：这个配送的附件，用来顶出卡托的。

各位观众，下面，下面，激动人心的时候来临了。我要下手了!

第一步，拆卸电池盖

1，X5Pro采用2.5D玻璃电池盖，双面胶固定。拆卸2.5D玻璃电池盖与普通玻璃电池盖差别不大，适当加热电池盖边缘，更容易拆卸。

2，电池盖加热后，采用吸盘和拆机片(前面提到的卡类工具)将电池盖与下盖分离。

用点力气，我告诉你我要用点力气!这里X5Pro的玻璃电池盖固定比较牢靠，老费劲了。

3.拆开电池盖后。

二、拆卸电池

vivo X5Pro电池固定方式比较新颖，不同于以往的双面胶或易拉胶固定，容易拆卸同时电池表面丝印了图文拆卸步骤，非常人性化的设计。

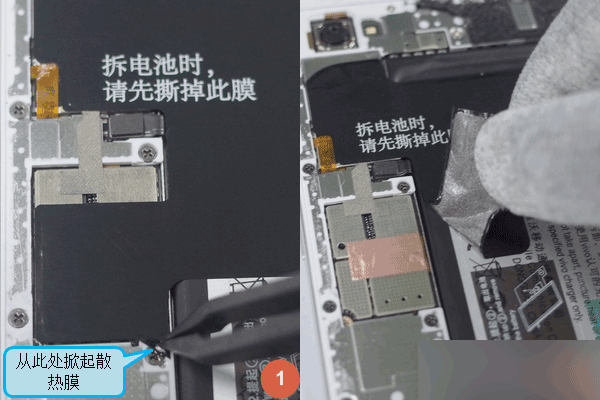

2.1主板和电池位置有一块散热膜解决主板散热问题.我们拆电池要先撕掉散热膜。

非常严肃地提示：这里最好用塑胶镊子去掀开散热膜。如果你说只有金属镊子，那好吧，尽量避开戳到电池位置，否则你的电池就要冒烟啦。。。

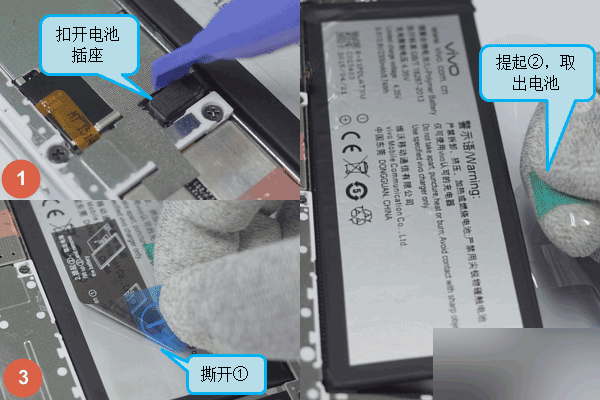

2.2抠开电池插座，接着按电池表面的拆卸提示将1撕开,再提起2拉手取下电池。

2.3电池取下来

三、拆卸下盖

下盖通过螺钉与上盖固定，没有其他暗扣，拆卸方便且两种不同规格的螺钉做了颜色区分。

四、拆卸主板

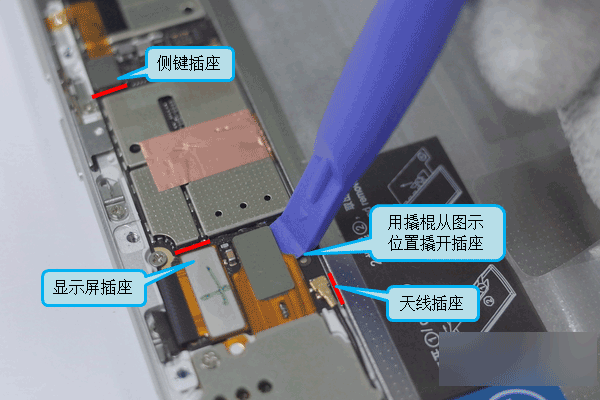

1.根据图中红线位置，用工具或是指甲抠开插座和天线插头。

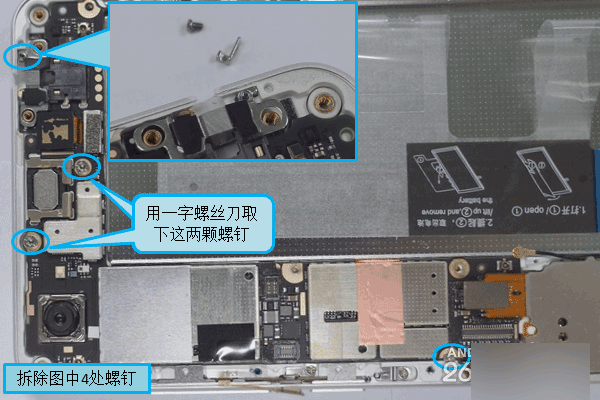

2. vivo X5Pro的主板有四颗螺钉固定，其中耳机插座支架处有一个很小的螺钉，固定一个小金属扣;

受话器附近有两颗螺钉，显示屏插座位置有一颗螺钉。

五、侧键拆装

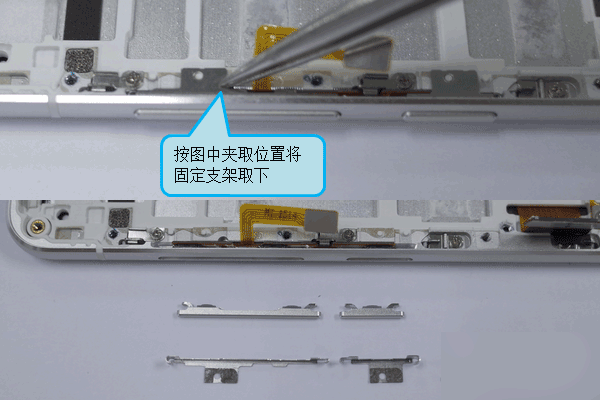

1.用镊子将侧键固定支架取下，取出键帽。

2.侧键装配

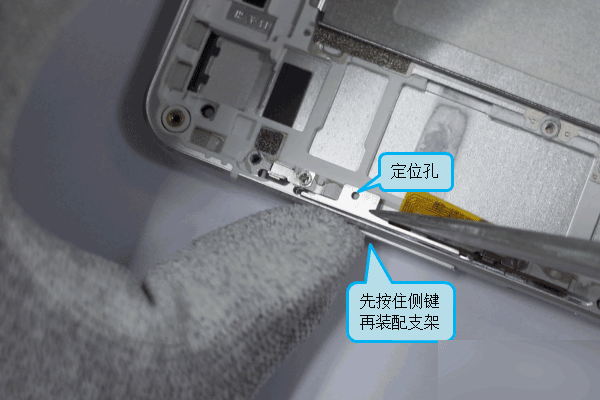

1.将侧键先装入上盖侧键孔，如图按住侧键再装配固定支架，支架定位孔与上盖定位柱相对应，支架装好后按压确认是否有弹性。

六、拆卸主FPC

1. 用取卡针取出卡托，再将卡座上的3颗螺钉和FPC上的1颗钉取下

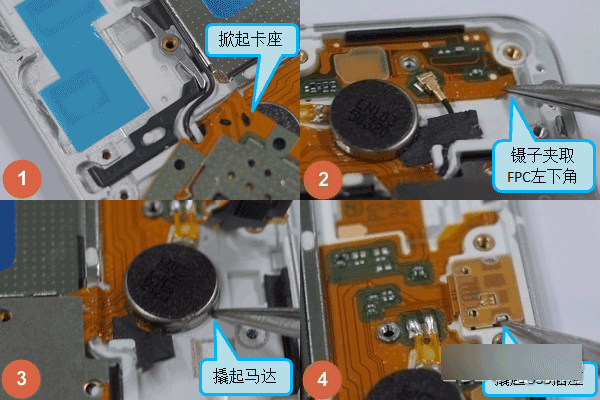

2.拆卸步骤如图：

①.掀起卡座; ②.镊子夹取FPC左下角;

③.从缺口位置撬起马达;④撬起USB插座。

七、拆卸显示屏组件

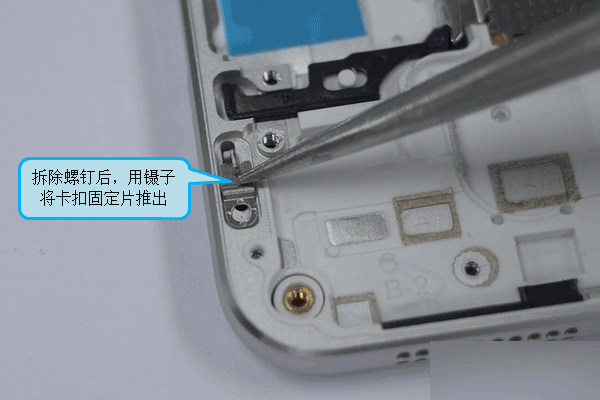

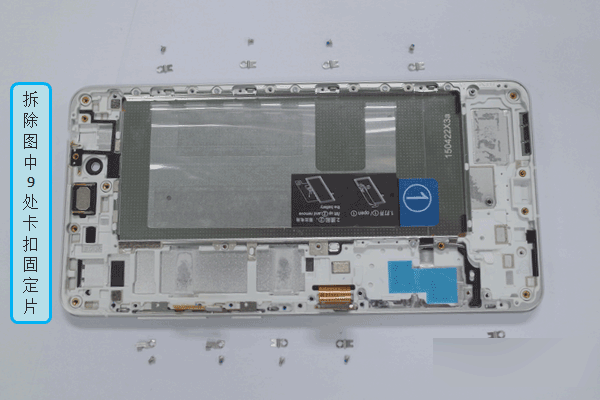

1、将手机两侧边9处卡扣螺钉拆除，将固定片如图方式推出

2、显示屏模组和主上装饰框一同取下

八、拆解完毕

vivo X5Pro最美手机拆解图赏就为大家介绍到这里，这款手机的内部细节做得非常到位，工艺细致，当得起最美手机的称号。
