iPhone5于9月21日正式上市，令不少手机爱好者兴奋不已，更有不少手机发烧友首购iPhone5就为大家演示iPhoen5拆机全过程，通过手机屌丝爆料iPhone5拆机相比之前的iPhone4S或者更早版本拆机更简单，以下是网友为我们分享的iPhone5拆机注意事项以及拆机图片教程，有兴趣的朋友一起来看看吧。

iPhone5真实图片大全

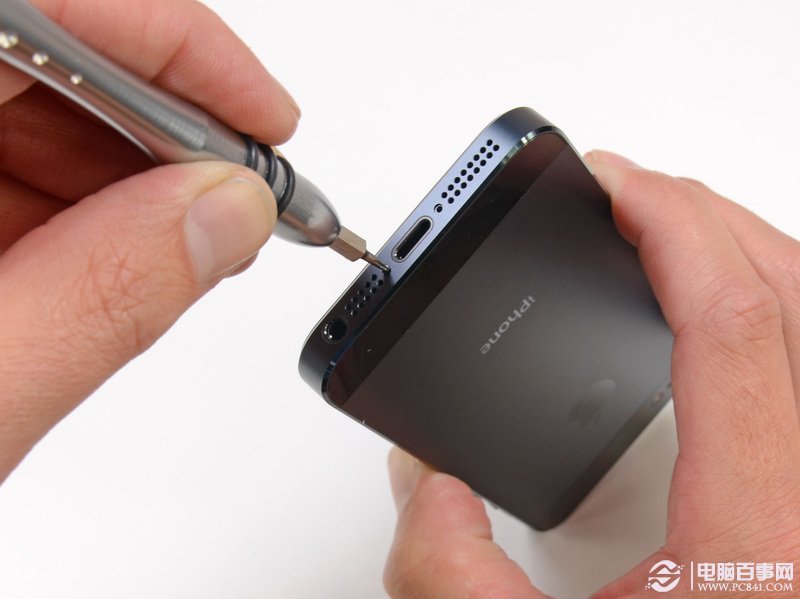

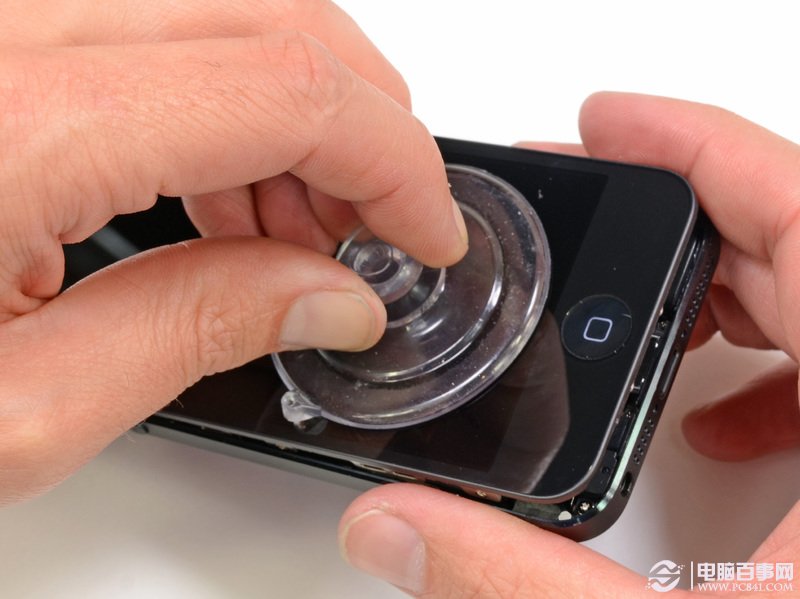

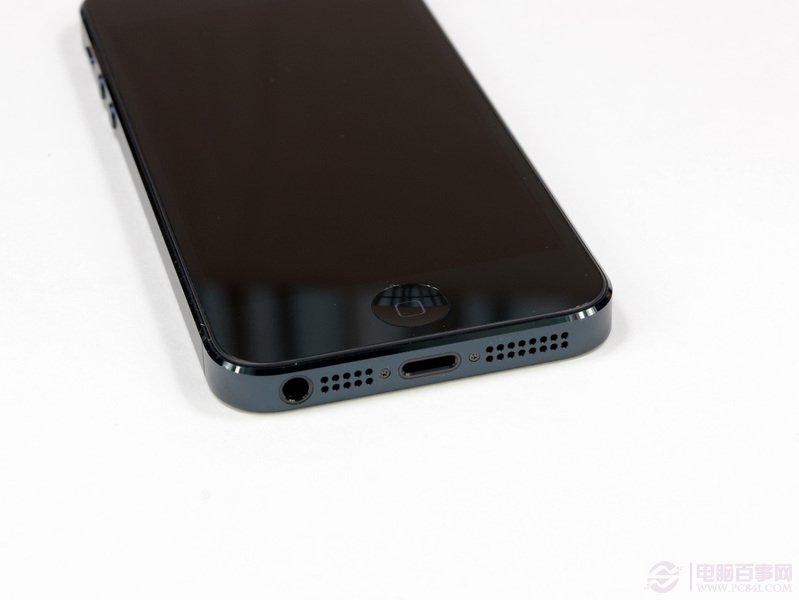

iPhone5拆机前注意事项：开始拆解iPhone 5前，需要Spudger撬棒、吸盘、标准十字螺丝刀、Pentalobe螺丝刀工具。由于用到了Pentalobe螺丝刀，这也间接的告诉了我们其实iPhone 5的螺丝与iPhone 4和4S相同，由于拆解该机的过程需要从前到后，所以想要掀开它的前置面板就必须要用吸盘。

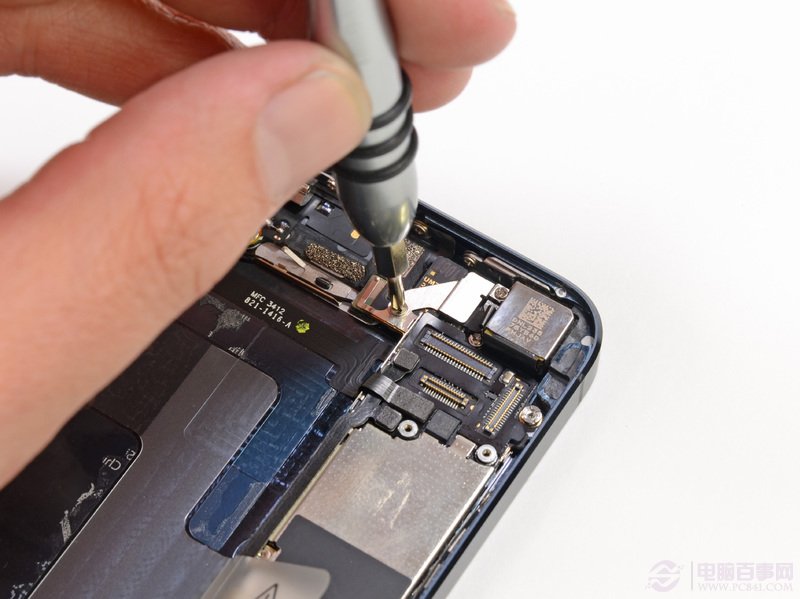

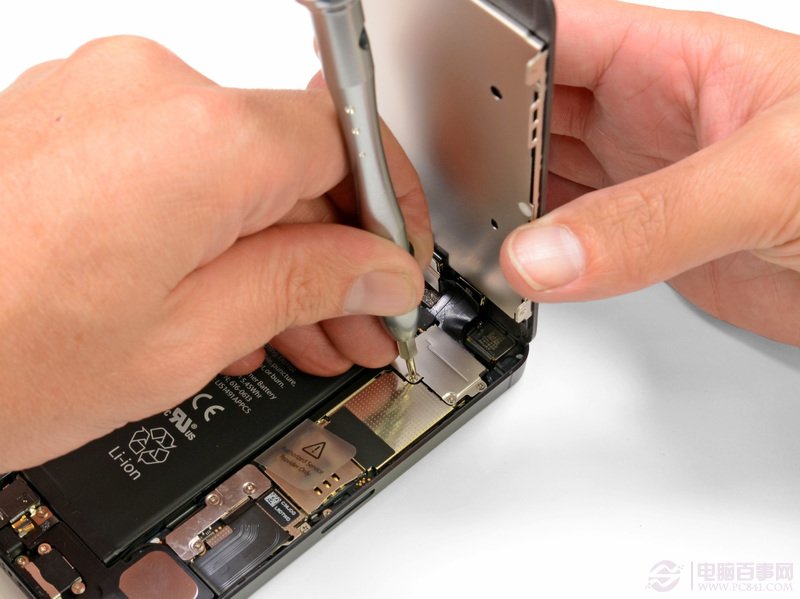

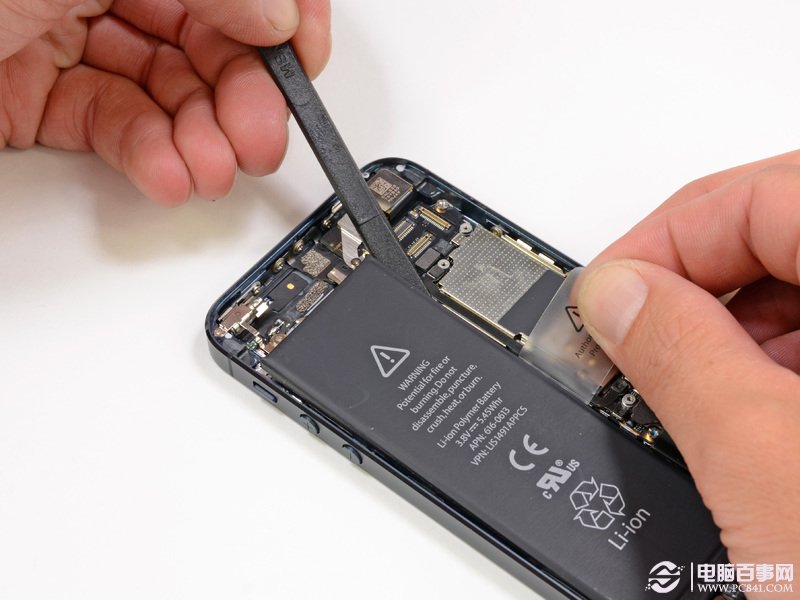

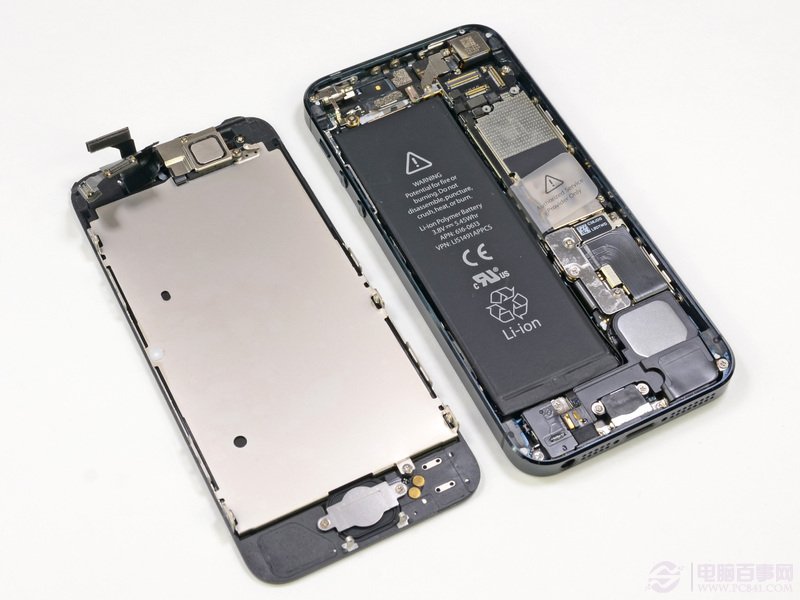

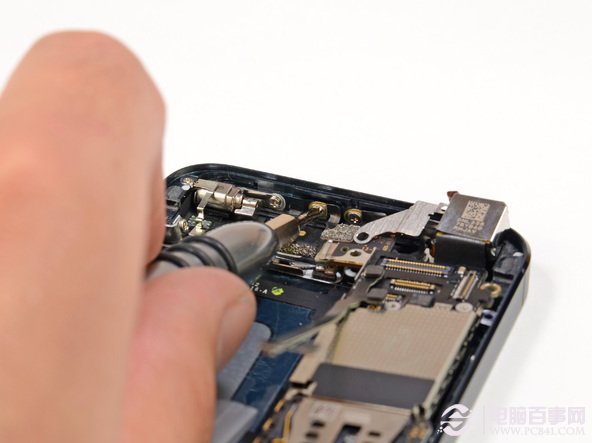

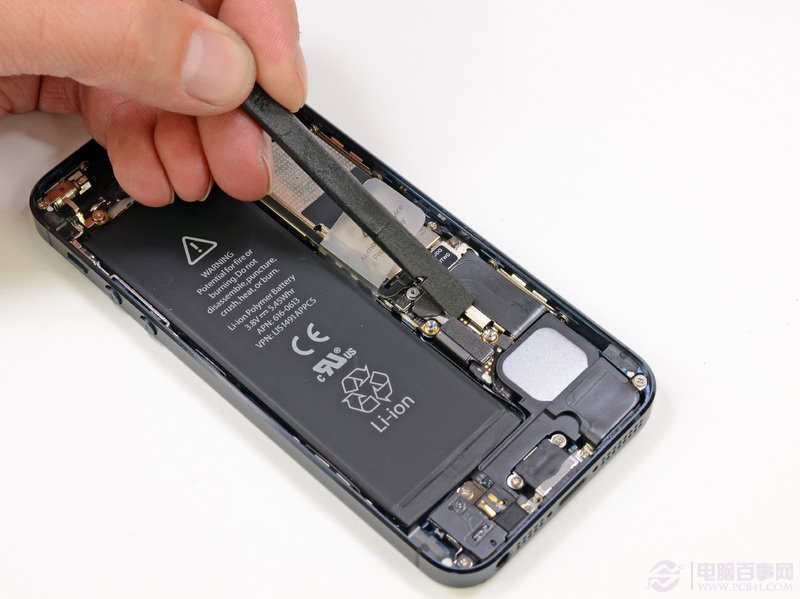

拆开iPhone 4S的屏幕需要38个步骤，而iPhone 5则根本不需要这么多，而它将是有史以来最好修/好拆的iPhone了。想要完全取出iPhone 5的屏幕你还需要Spudger将固定在主板上的螺丝给卸掉，完成这些之后该机的内部结构就清晰可见了，经过拆解比对后发现，iPhone 5的电池为3.8V/5.45Wh，容量是1434mAh，可以支持225小时待机或连续8小时的3G通话，而iPhone 4S电池容量为1432mAh(3.7V/5.3Wh)，同样支持连续8小时的3G通话，只是待机时间仅为200小时(Galaxy SIII电池：3.8V/7.98Wh - 2100mAh 3G通话11小时40分，待机790小时)。

红色为Skyworks 77352-15功率(GSM/GPRS/EDGE)放大器模块;土黄色为SWUA 147 228(RF天线开关模块);黄色为TriQuint公司的686083-1229(WCDMA/HSUPA功率放大器/双工器模块);绿色为Avago的AFEM-7813(LTE B1/B3 PA+FBAR)功率放大器;蓝色为Skyworks 77491-158(CDMA功率放大器模块);紫色为Avago Technologies(安华高科技)A5613 ACPM-5613(LTE频段放大器)。

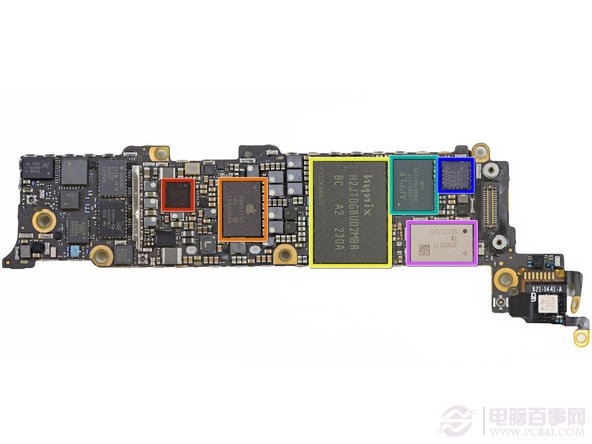

红色为高通Qualcomm PM8018射频功率管理IC;黄色为海力士H2JTDG2MBR 128GB(16GB)NAND闪存;土黄色为苹果338S1131电源管理IC;绿色是苹果338S1131音频编解码器器;蓝色为意法半导体L3G4200D(AGD5/2235/G8SBI)的低功耗三轴陀螺仪，而该配件也在iPhone 4S，iPad 2上使用过。;紫色为Murata 339S0171 Wi-Fi模块。

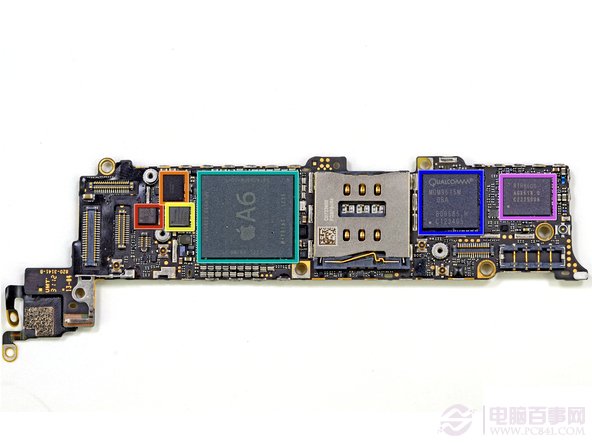

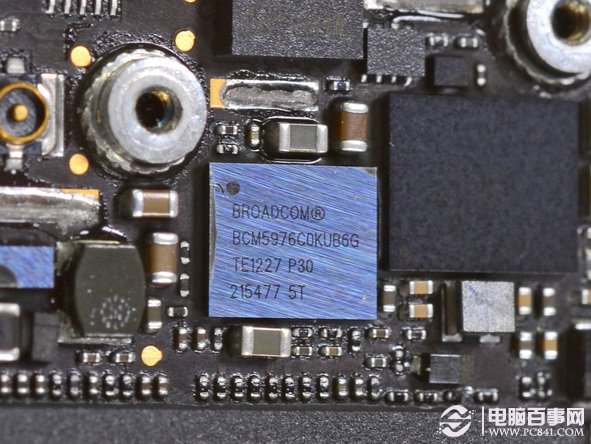

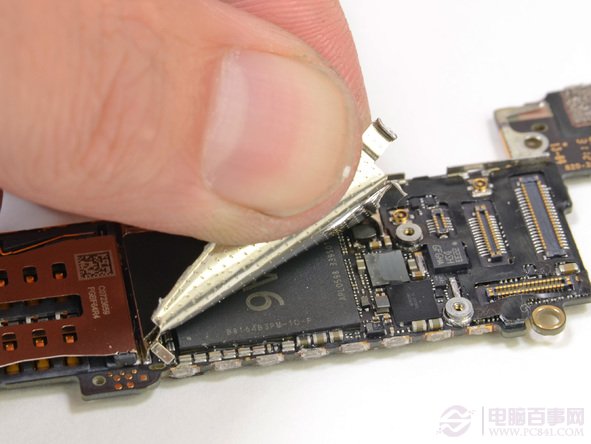

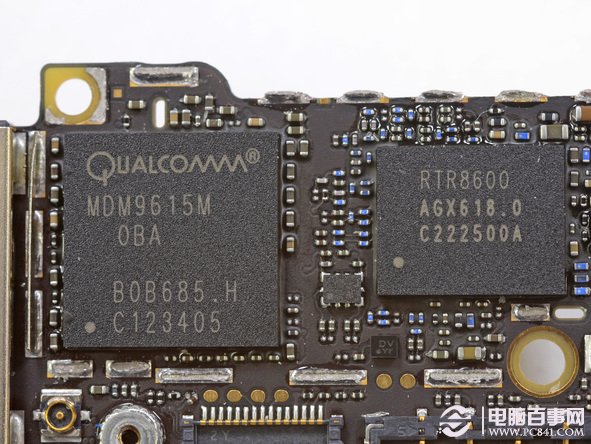

A6，该处理器是由苹果自定义设计(ARMv7指令集基础上)，红色部分为意法半导体 LIS331DLH(2233/DSH/GFGHA)超低功耗高性能的三轴线性加速度计，土黄色为德州仪器27C245I触摸屏控制器(跟MacBook Air一样)，黄色为Broadcom的BCM5976触控屏控制芯片(iPad上经常使用)，蓝色部分高通MDM9615M LTE调制解调器(传言三星将通过4G专利禁售iPhone 5)，最后的紫色为RTR8600 RF Multi-band/mode收发器，三星Galaxy S III使用的也是这个。

iPhone 5用的是高通MDM9615M LTE 4G芯片(28nm工艺制造)，其实它是支持TD-SCMA网络的，不知道苹果为什么没有提起。

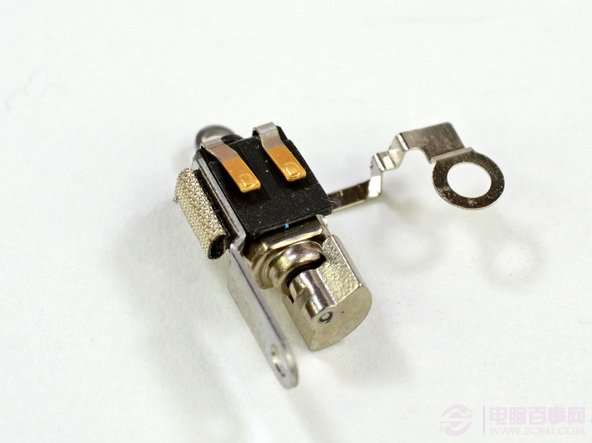

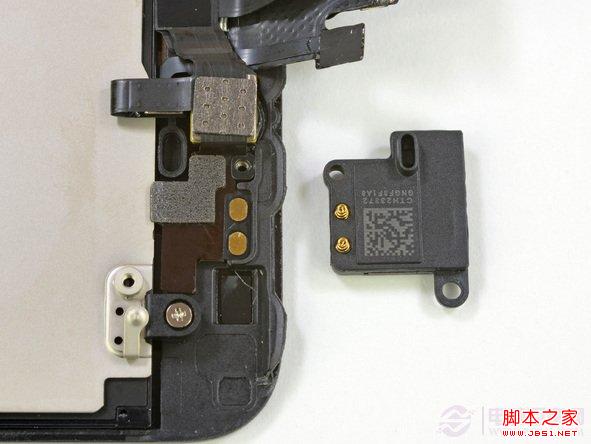

与4S线性马达不同的是，iPhone 5重新采用了旋转马达，同时相比iPhone 4S来说，新iPhone扬声器集被集成在了屏幕底部，轻轻一把就出来了。

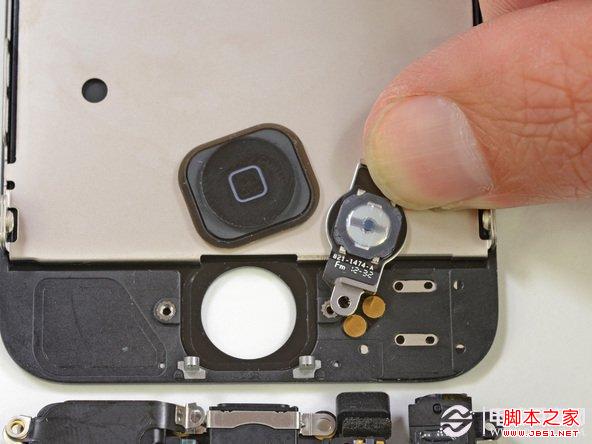

苹果改进了Home键的耐用度，他们将iPhone 5的Home键集成在一个金属支架上，可以承受更频繁的按压这也与iPhone 4/4S不同。

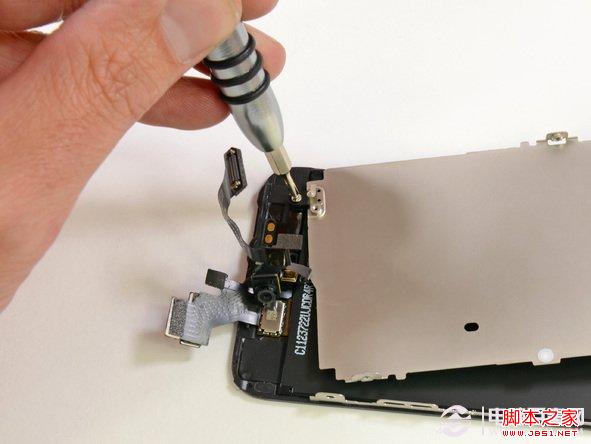

iPhone 5的屏幕，它被固定在一个金属板上了除了基本的固定作用外，它还肩负着散热，当然也非常容易拆解，拧掉几颗螺丝就可以了。难怪苹果会改变iPhone 5的维修规则，即屏幕碎了直接更换屏幕而不是换新机。

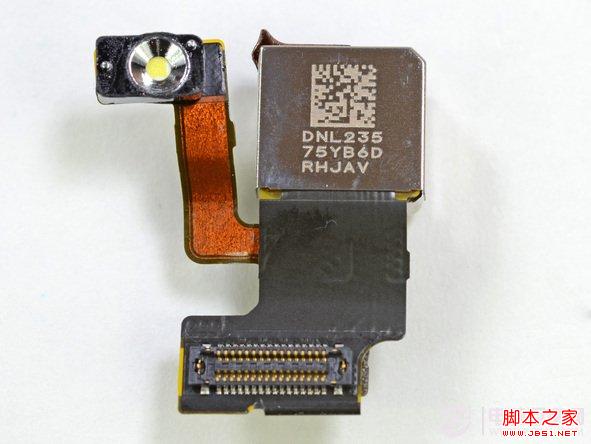

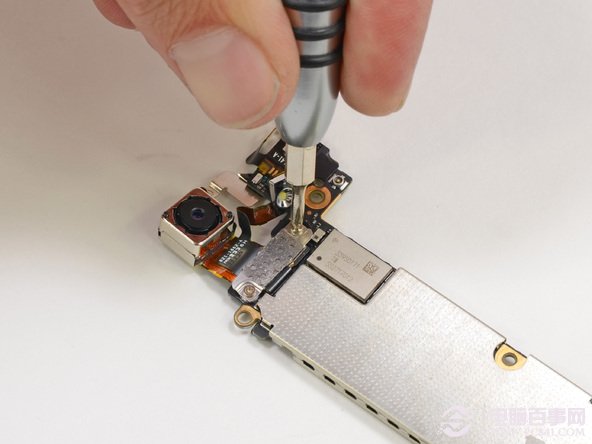

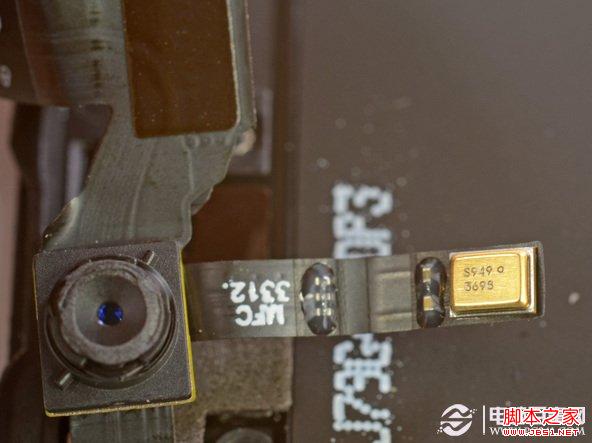

新iPhone另一大卖点就是配备了800万像素iSight背照式摄像头(集成红外滤镜，五片镜头，最大f/2.4光圈)，支持3264×2448分辨率照片拍照(拍摄速度提升40%)和2800万像素全景拍照(旋转过程中自动防抖降噪)，并提供1080P全高清视频拍摄功能，而前置的摄像头则支持720P高清拍摄。

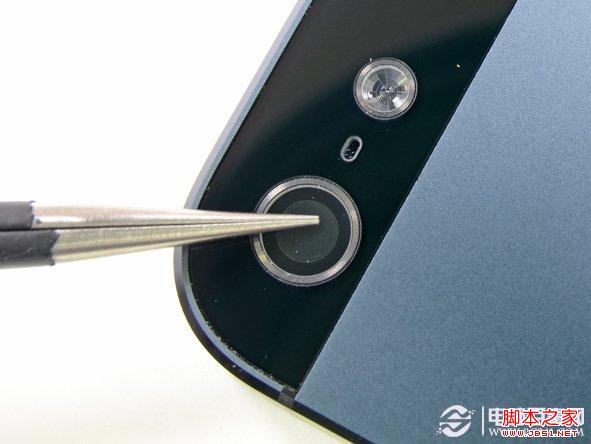

摄像头外面是蓝宝石晶体，用轻微的钢镊子刮镜头外层，没有出现划痕影响。
