3DMAX制作逼真的香港汽车公园模型效果图教程

今天为大家介绍3DMAX制作逼真的香港汽车公园模型效果图方法，教程很不错，而且制作出来的效果非常地真实，难度不是很大，推荐到脚本之家，喜欢的朋友一起来学习吧！

下面我们先来了解一下这栋建筑。

由Interface Studio Architects建筑事务所呈现的香港汽车公园设计方案，设计旨在将车浪漫化，将其定义为一种生动的城市要素，激发城市活力，同时在设计中融入可持续策略。另外停车空间还包含旋转式空间，商店，餐饮，景观等元素。车在这里被赋予新的意义，设计还增加了雨水收集系统，这个系统同时还能为首层的运动场提供用水。汽车公园成了一个民用综合设施，包括各种元素，它们旋转上升形成生动的环形流通系统。

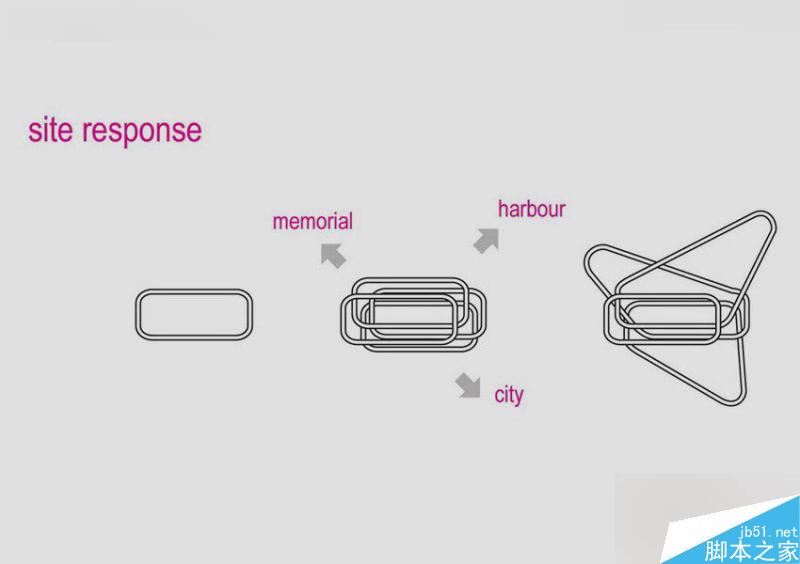

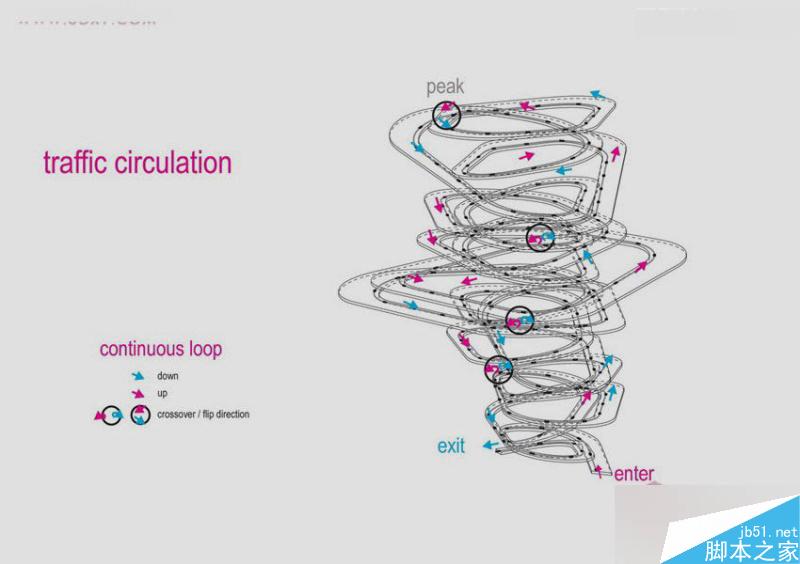

第一眼看上去，感觉结构穿插，遮挡较多，无从下手，其实冷静下来分析一下其实主体结构是有一根连续循环的线组成的。

再来看看顶视图，有种环环相扣的感觉，那我们就从顶视图入手。

1.首先在顶视图用二维线画出大致的走线。(时间关系这里只展示建模思路，请自动忽略掉一些细节)

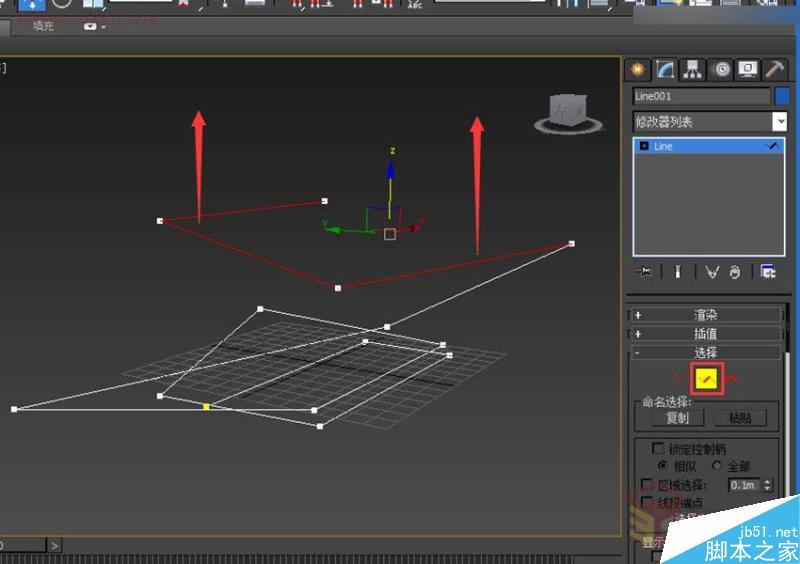

2.透视图将线段提拉，让线立体起来。

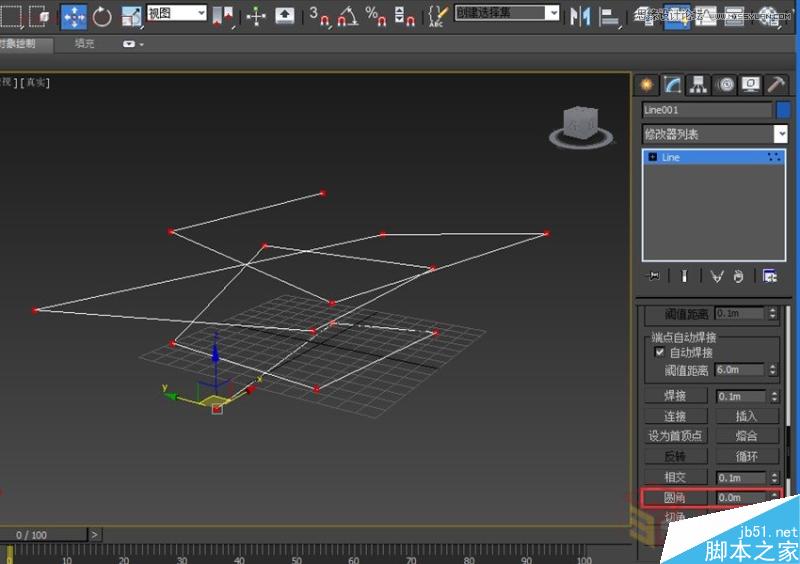

3.完成后选择所有的点，进行圆角操作。

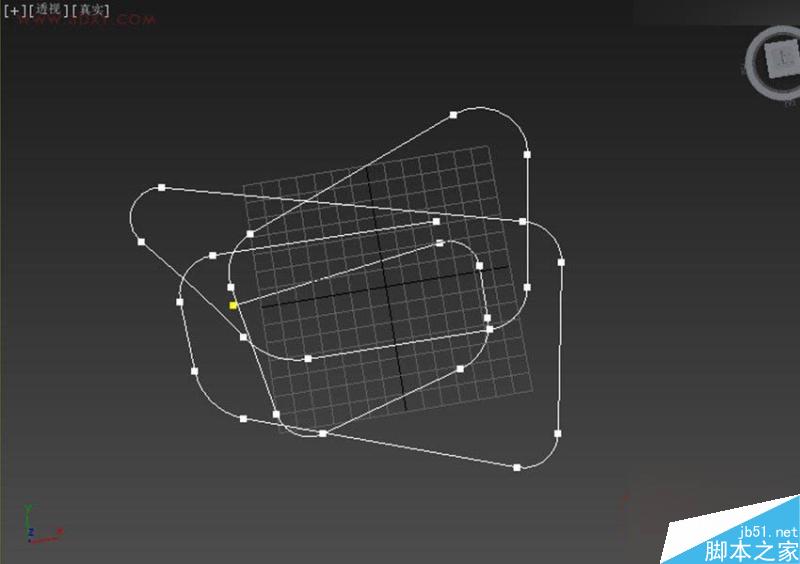

4.如果一些角比较尖，可以单独进行圆角操作，圆角后如图。

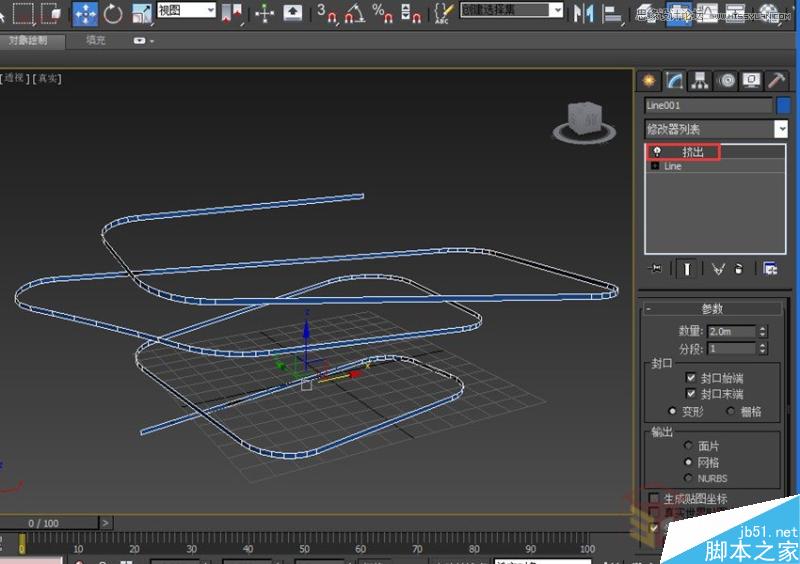

5.为二维线添加挤出命令。(请忽略我的单位与比例)

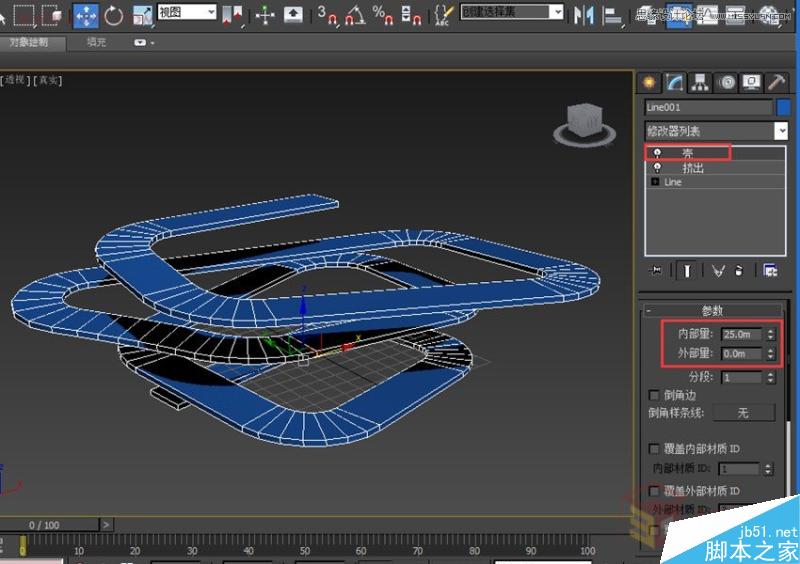

6.再为其添加壳命令，这样就快速创建出大致形态了。

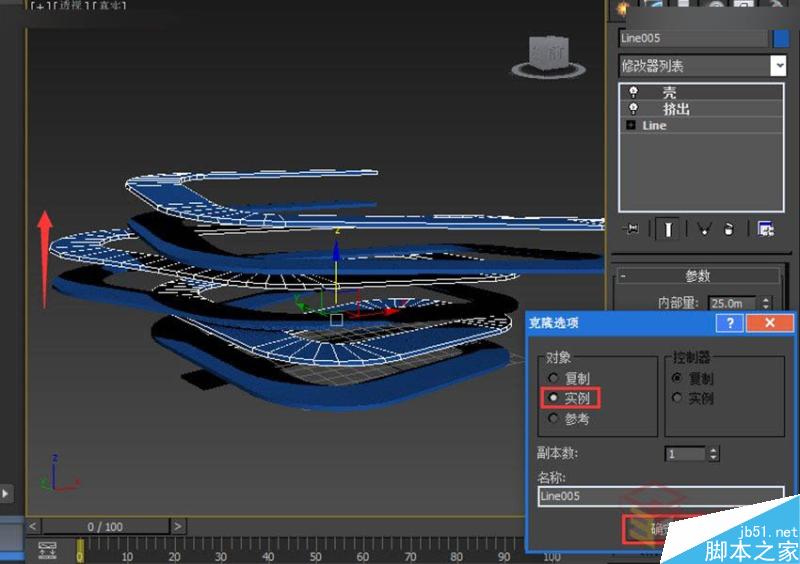

7.我们沿Z轴克隆出一个，当作屋顶.(注意复制时选择实例)

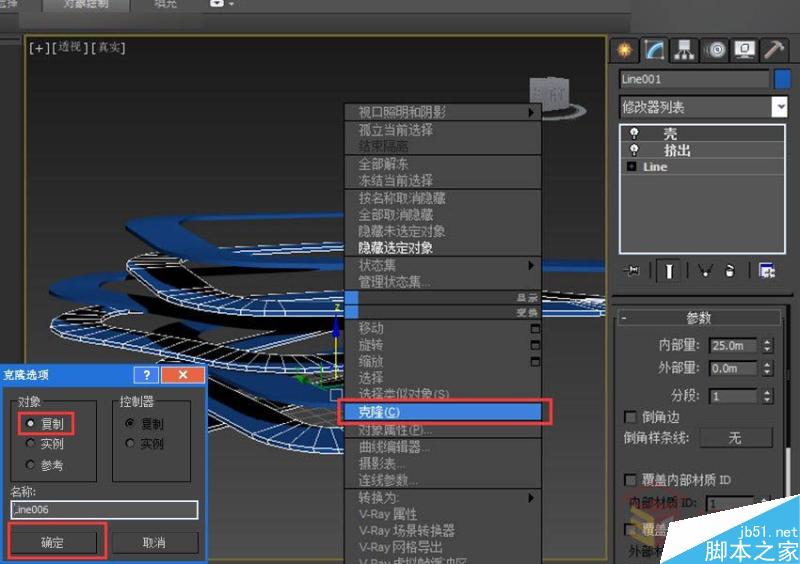

8.再次选择下方的建筑右键进行克隆，这次选择复制。(这次是为了制作围栏部分)

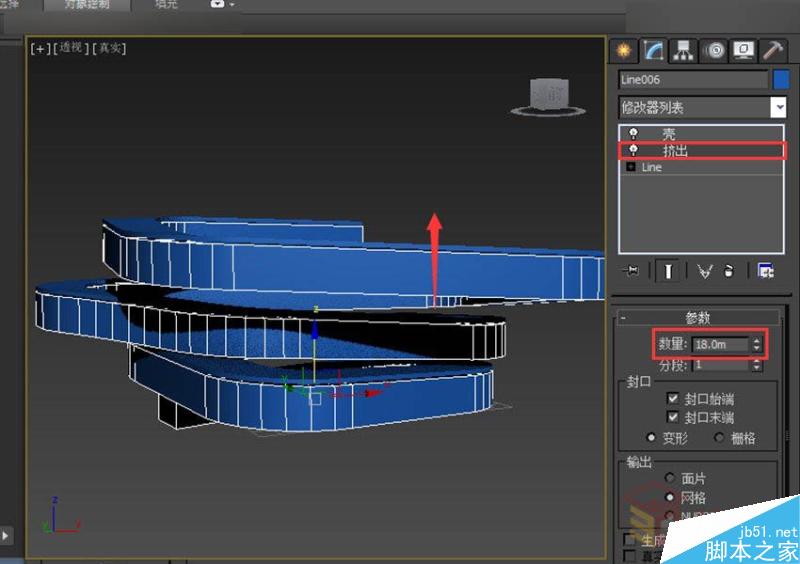

9.将刚复制的模型切回挤出命令并曾大挤出数量，使其高度与上面的模型大致齐平。

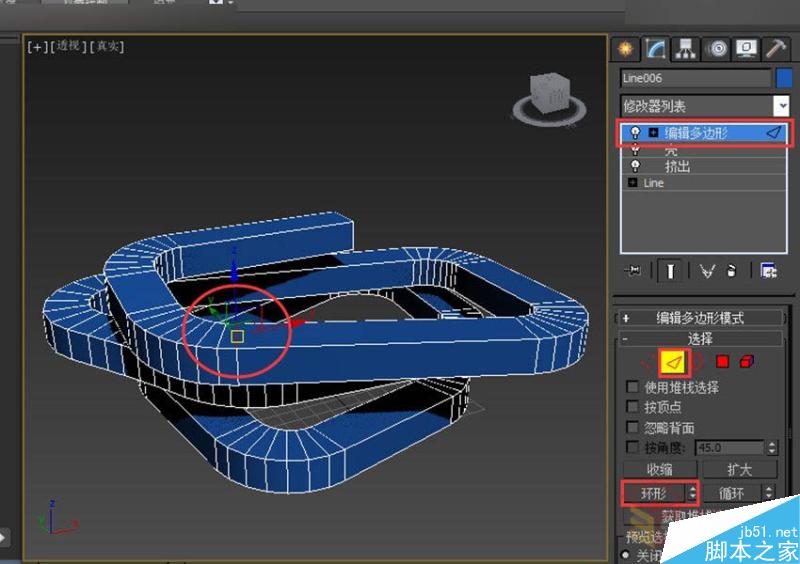

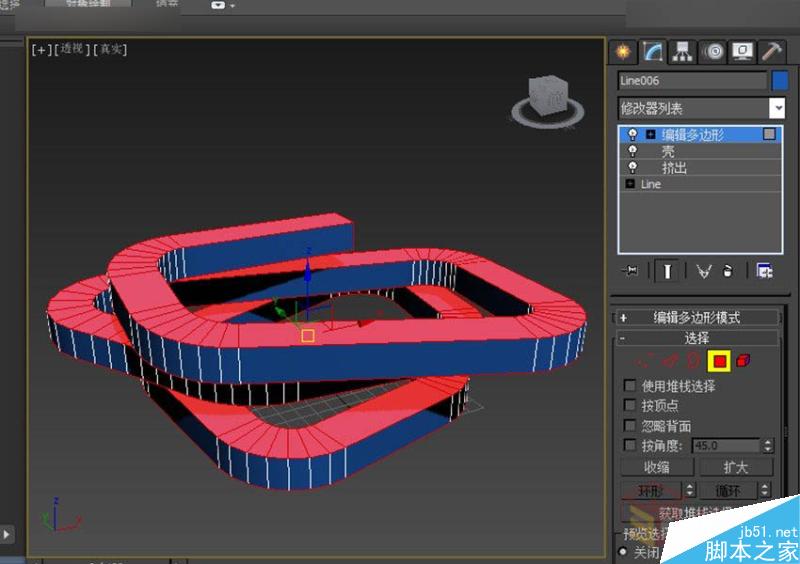

10.为了方便观察我们将其孤立显示，(快捷键alt+q)选中上排一根线，执行环形命令得到所有横排的线。

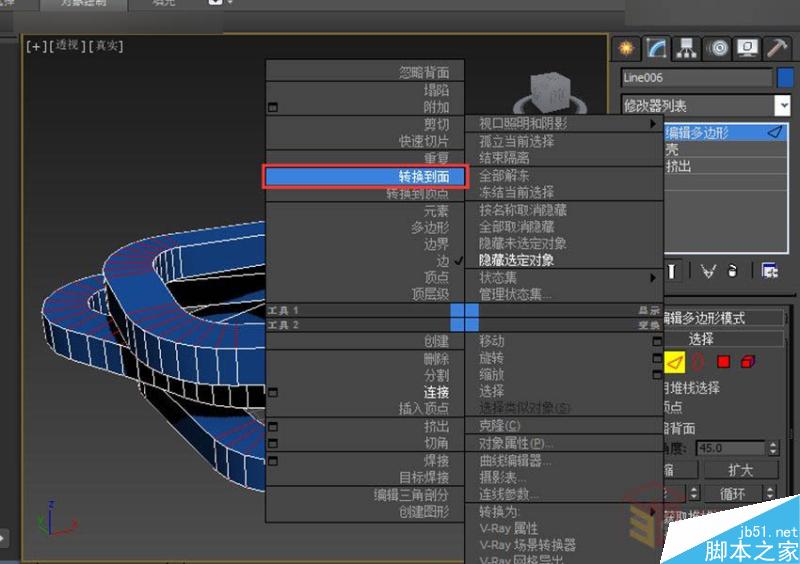

11.鼠标右键将其转化到面。

12.按delete删除这些面。

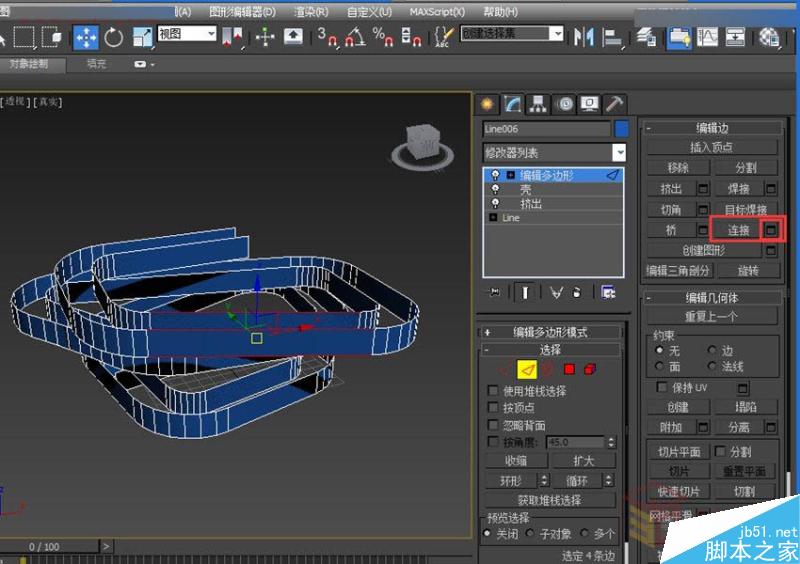

13.切回线级别，选中模型没有分段的部分进行连接命令。

14.连接的边数根据间隙自由把握。

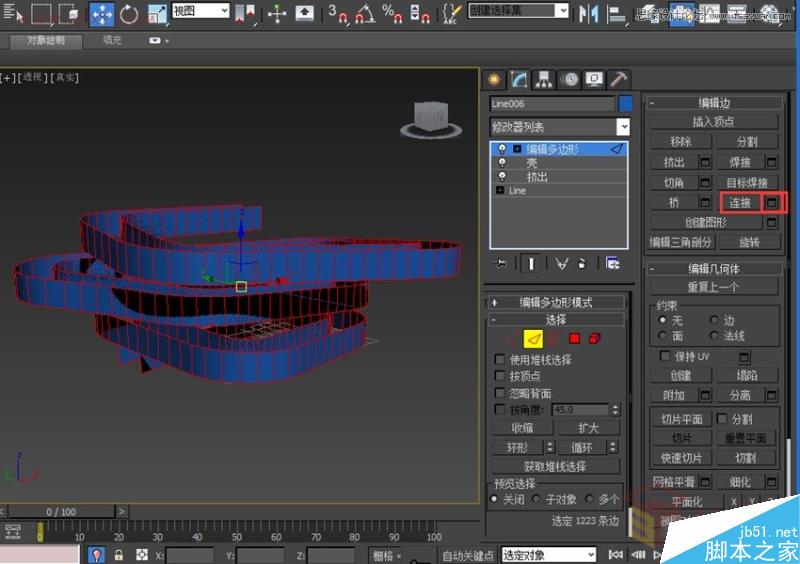

15.所有的边连接完后，全选所有的边，再次进行连接。

16.这次边数设置为1。(这样就提取出交叉线啦)

17.反选这些线(快捷键ctrl+i)并按delete删除。

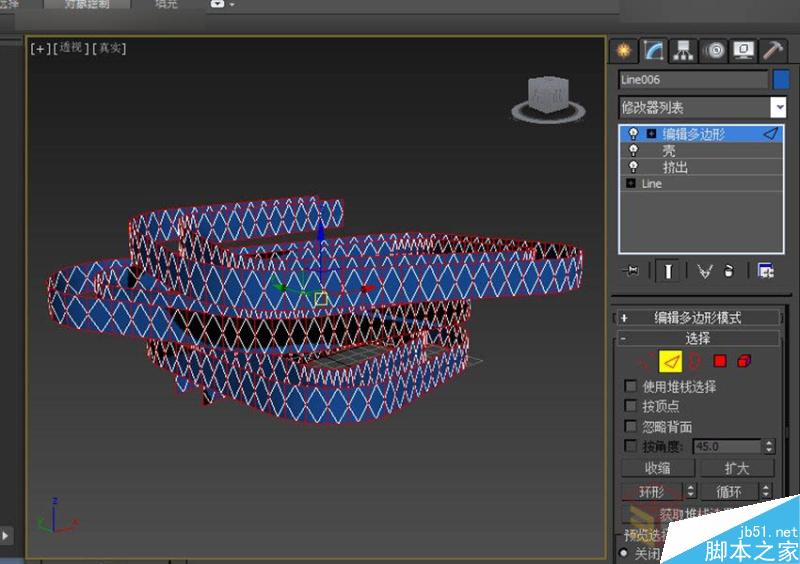

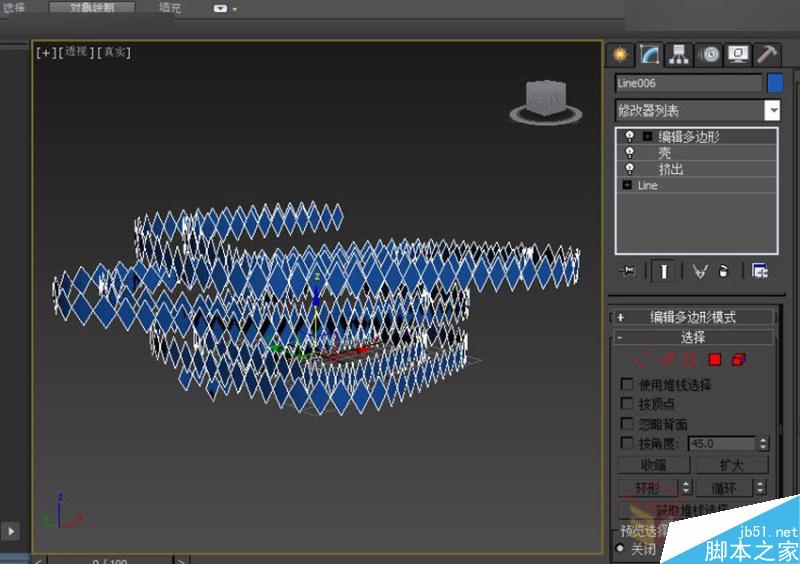

18.如果操作正确会得到很多菱形。

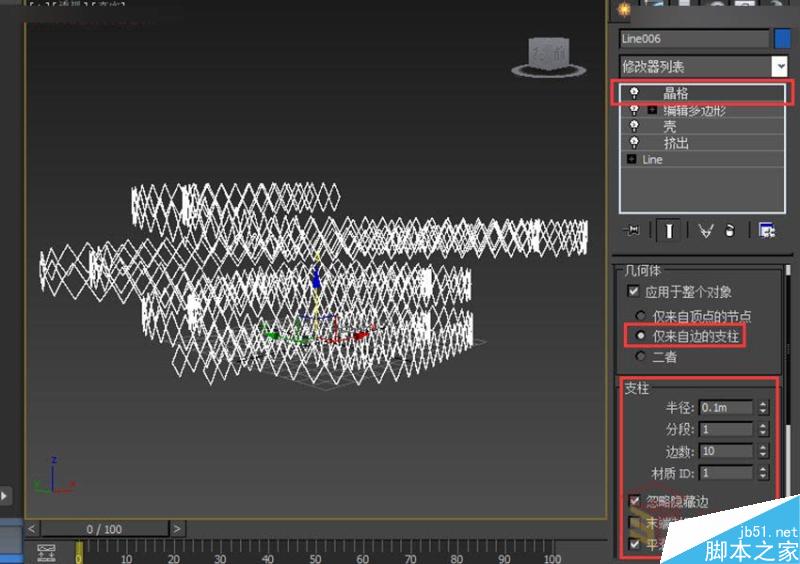

19.为其添加晶格命令，菱形面就转变为实体线啦。(这样围栏也做好了)

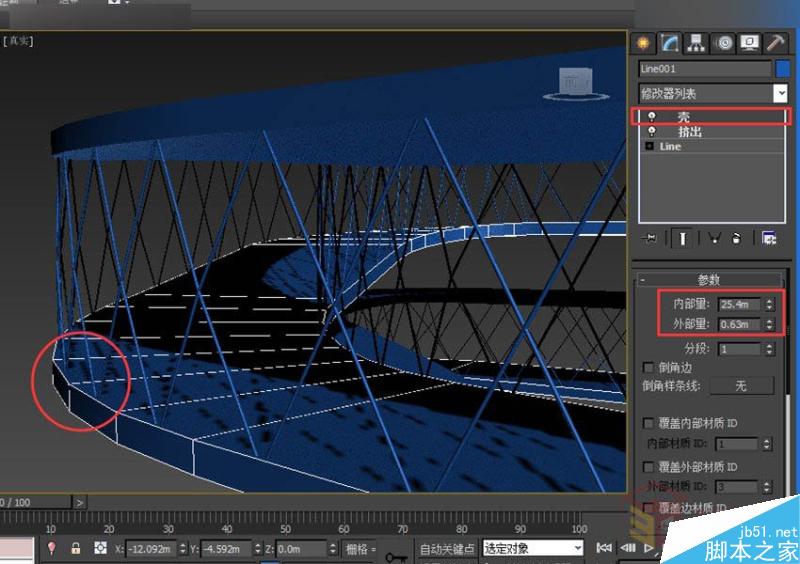

20.退出孤立编辑，把底面的壳命令稍微加大一下，包住围栏就好。(顶底是实例复制的，所以改一个就好啦)

21.最后可以再添加一些细节，就基本完成啦。

教程结束，以上就是3DMAX制作逼真的香港汽车公园模型效果图教程，大家学会了吗？喜欢的朋友可以跟着教程一起来学习吧！
