3dmax9.0教程：打造撒气的立体轮胎

上一篇介绍了Fire Effect模拟火焰的燃烧效果。充气足足的轮胎为我们提供着方便，但是半路撒气的轮胎总为我们的旅程增添了烦恼，今天，我们就通过3dmax9.0来设计一个撒气的轮胎效果……
先看一下最终效果：

一、绘制实体

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“圆环”按钮，在视图中绘制一圆环Torus01，并调整其尺寸参数，如图1所示。

2、选中Torus01，点击“修改”命令面板，在修改器列表中选择“变换”项，打开它的下级目录，点中“Gizmo”项，同时，单击动画设置区中的“自动关键点”按钮，将滑块拖到第100帧上，点击工具栏上的“角度捕捉切换”按钮，结合着动画区中的角度变化值，用“旋转”工具将圆环旋转180度（如在Z方向上），如图2所示。

小提示：为了观看的方便可以在视图左上角点击右键，选择“边面”项，这样效果更加明显。点回“变换”项，点击“播放动画”按钮，可以查看刚才设置的效果。

3、关闭“自动关键点”按钮，继续点击“修改”命令面板，选择修改器列表中的“置换”项，打开它的目录，选择“Gizmo”项，用“旋转”工具将视图中出现的方框在X轴方向上旋转90度，如图3所示。

4、利用移动工具将置换平面移动到圆环的底部，结合着其他视图操作比较方便。如图4所示。

5、继续在“置换”修改器参数面板中操作，修改其强度和衰退值，产生没气的效果，如图5所示。

6、为实体增加移动设置，点击“修改器列表”中的“变换”项，点击“Gizmo”项，同时打开“自动关键点”按钮，将滑块移动到第100帧上，用移动工具将圆环沿X轴负方向移动到另一位置，如图6所示。

小提示：释放“自动关键点”按钮，点击“播放动画”按钮，可以看到撒了气的轮胎向前滚动的效果。

二、材质配置

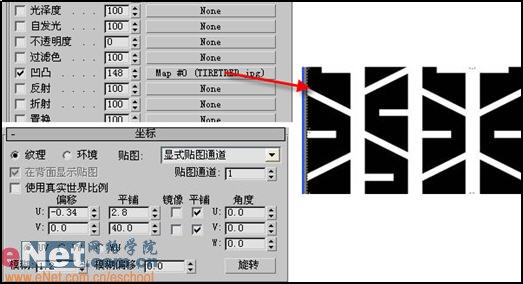

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“凹凸”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为它指定一张轮胎痕迹的贴图，如图7所示。

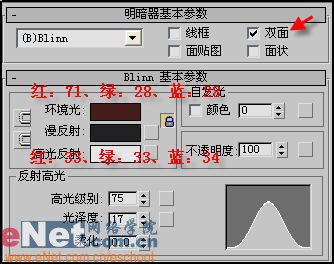

2、打开“Blinn基本参数”卷展栏，调整漫反射 颜色、反射高光值等参数，如图8所示。

3、为场景增加一平面作为轮胎移动的地面，增添一盏目标聚光灯，烘托场景效果。将第一个样球的材质赋予圆环。播放动画，最终得到一截图效果如图9所示。

小提示：轮胎的制作还有另法，这里是用贴图的方法，简单有效，不是本文的重点，主要介绍的是实体在移动时的变形处理。
