Illustrator 绘制逼真精美的医药箱图标

先来看看最终效果图：

学习重点：主要是3d功能的使用，创建一个医药箱
制作步骤：
1.新建文件，画个框(矩形工具快捷键M)，填红色。

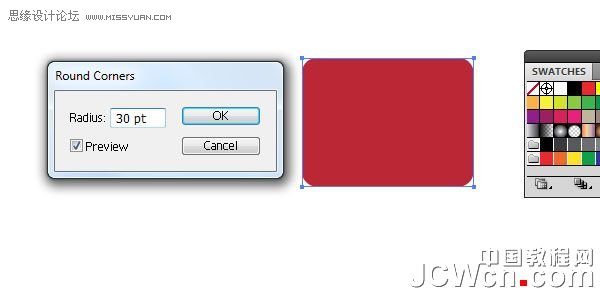

2.对刚才的矩形用“效果-风格化-圆角”，然后“对象-展开外观”，这样就得到一个圆角矩形，复制一份，以备不时之需。(我就纳闷了，这外国人咋就不直接用圆角矩形来画这个呢?)

3.选中刚才得到的圆角矩形，用“效果-三维-突出和斜角”，调整下角度和透视的大小以及灯光方向和强度等相关选项(反正又坏不了，使劲的反复的试验)，得到一个看起来舒服的盒子状物体。

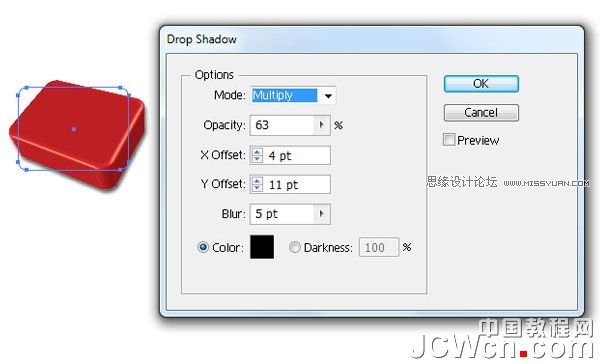

4.给这个盒子做一个阴影“效果-风格化-阴影”。(效果差不多就行，不必非按照图上数值)

5.这一步原来教程的图挂了，我觉得应该就是医药箱上的那个十字标志。
6.矩形工具，画一个矩形，然后ctrl+c-ctrl+f(原位复制)，旋转90度，得到十字标志。

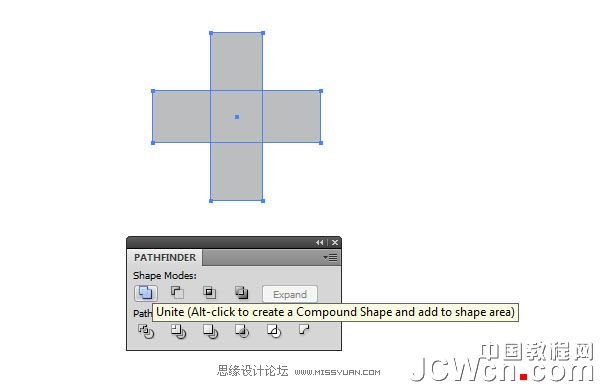

7.路径查找器，“与形状区域相加”，把十字标志合并成一个整体，方便后期操作。

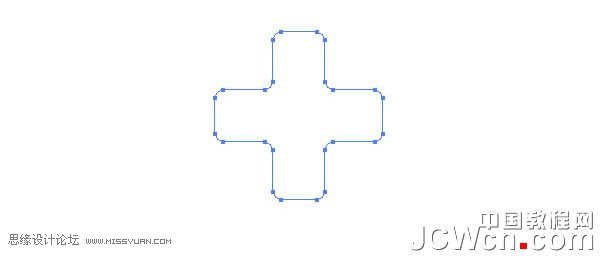

8.给刚才做的十字用圆角效果，圆角大小差不多就行。

9.扩展刚才的圆角十字架，填充成白色。

10.把它拖到符号面板里面，新建一个符号，起好名字，方便查找。

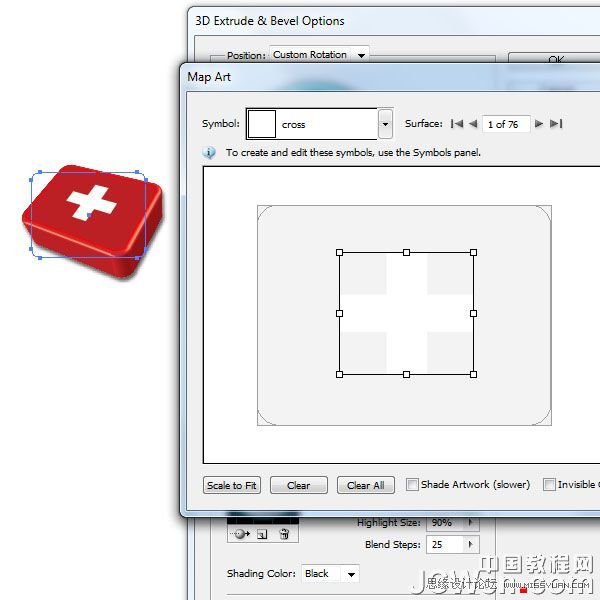

11.选中刚才做的那个盒子，打开“外观面板”双击里面的“凸出和斜角”，来对刚才的效果进行编辑，点击旁边的“贴图”，选中盒子的上面一个面，把刚才制作的十字符号贴在上面(注意调整符号的位置和大小)。

12.到现在，你做的医药箱大概应该是这个样子了～

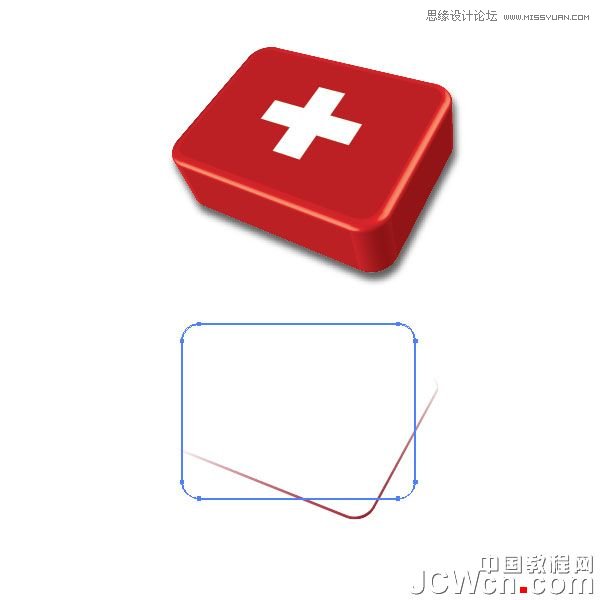

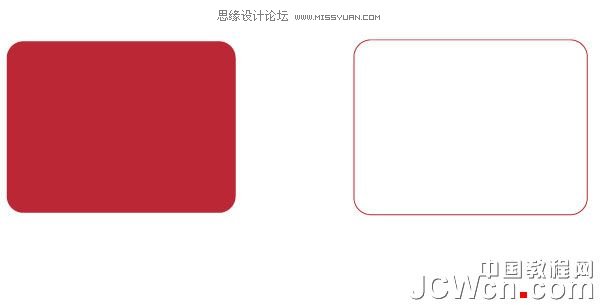

13.既然是箱子，最基本的就是能打开(这句是废话，就当没看到)，下面就做箱子的开口。拿来步骤2中以备不时之需的圆角矩形，仅保留描边色。

14.扩展刚才的描边。

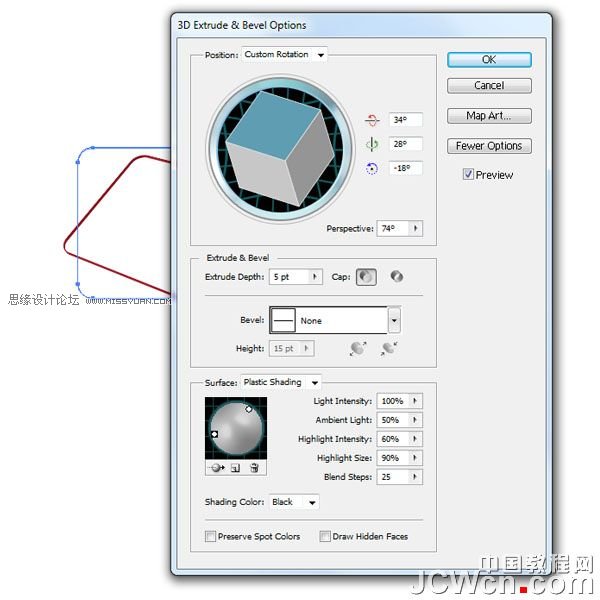

15.给这个描边也做“效果-三维-突出和斜角”，角度和透视大小都参照上面做盒子的数值，以保证看起来协调。

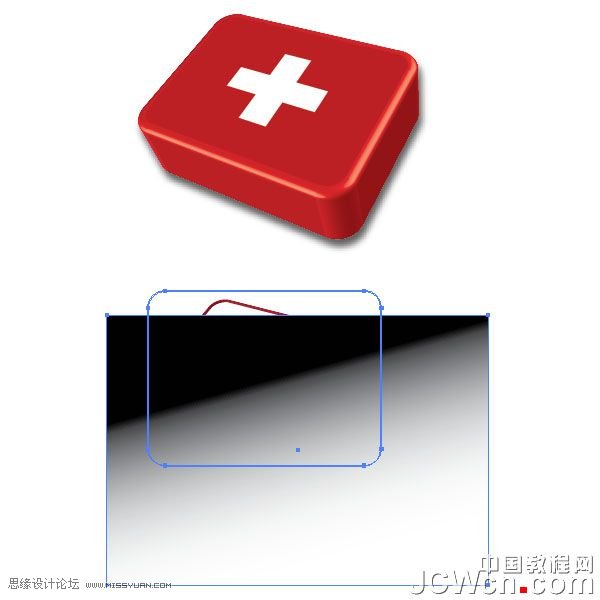

16.箱子的开口在理论上就能看到靠近我们的这一侧(废话，只要箱子不是透明的)，所以下面给刚才做的箱子开口做个不透明蒙版，挡住看不见的部分。在开口形状上，画一矩形，做黑白渐变如图(渐变矩形用来做为蒙版，以挡住不需要的部分)

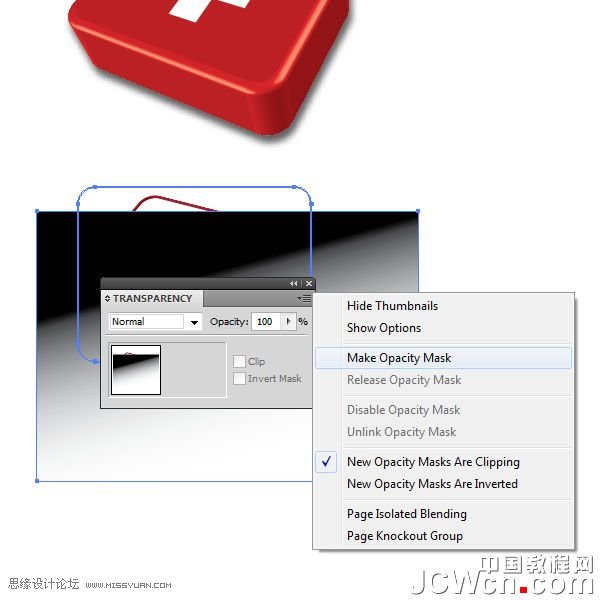

17.选中渐变色和刚才的那个箱子开口，点击在透明度面板右上角的小箭头，选择“建立不透明蒙版”。

18.如果没有故障，你的图现在应该是这样的。

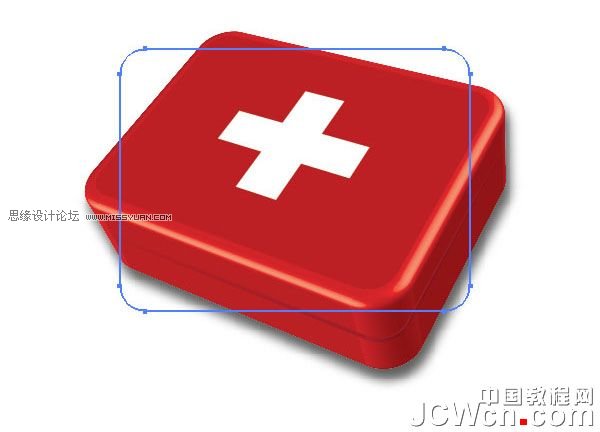

19.把它放到盒子上，调整好位置，现在有那么点样子了：)

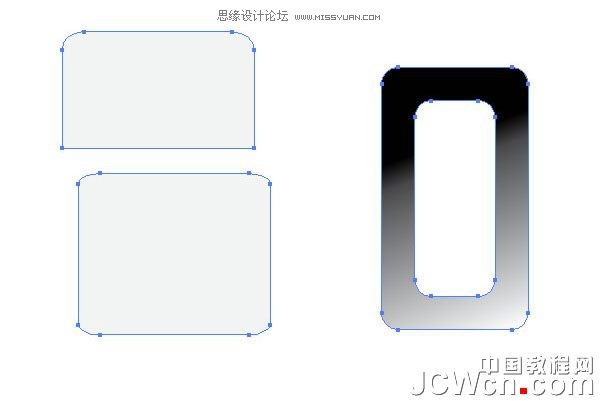

20.给箱子做个锁，防止东西掉出来。做如图的三个图形，填充如图颜色，总之就是如图，方法自己看着办。

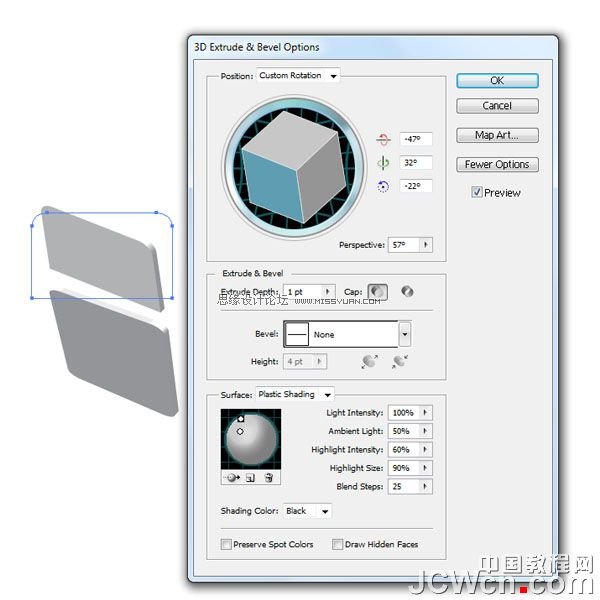

21.给他们也做三维挤出，角度保持一致，不然放在一起不自然。

22.把他们摆放到合理的位置，大体如图。


23.把它三个成组，方便选择。放到药箱的前面合理位置。

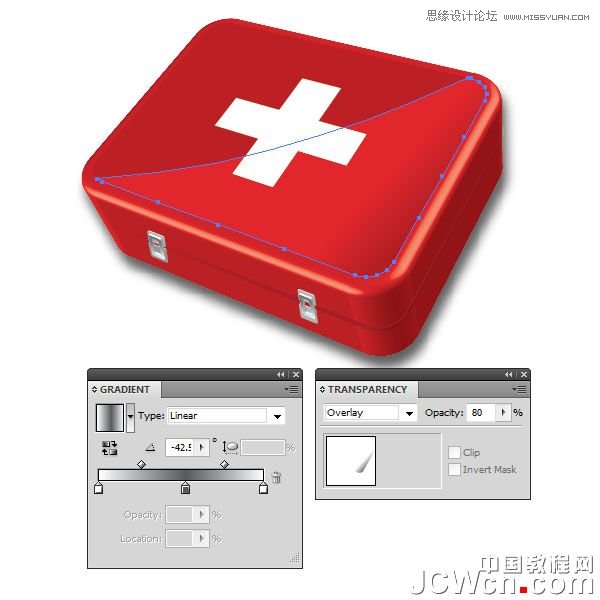

24.给箱子做点高光，弄出如图的这么个区域，方法不限，钢笔直接勾也不犯法，填充渐变色，把透明度改低一些，防止看起来太凸。

最终的样子～
