AutoCAD三维制作教程：AutoCAD抽壳、追踪定位、UCS运用（图文介绍）
我要评论15、长方体的角点确定后，选择画长方体，输入“L”，还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
16、三堵内墙都画好以后，用“并集”命令，选择整个图形，回车后，整个图形就成为一个整体。
17、输入“hi”，图形转到消隐样式。
点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。
18、点击“长方体”按钮，继续画长方体。

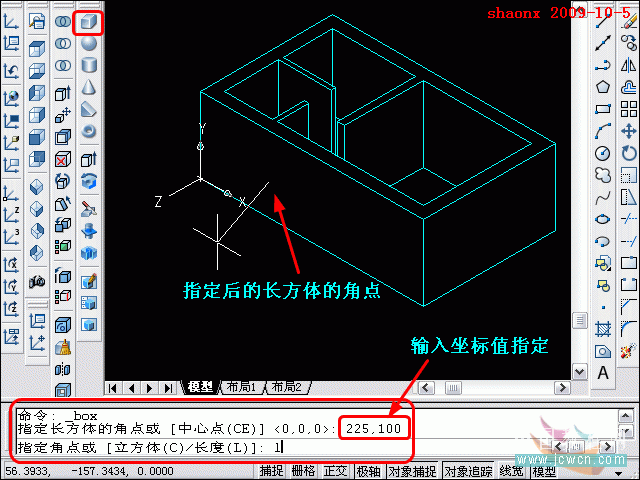

如下图，以输入坐标值的方法，来确定长方体的角点。
再选择画长方体，输入“L”。
19、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。注意，由于转过ucs坐标，现在的UCS坐标的方向与刚才有所不一样。

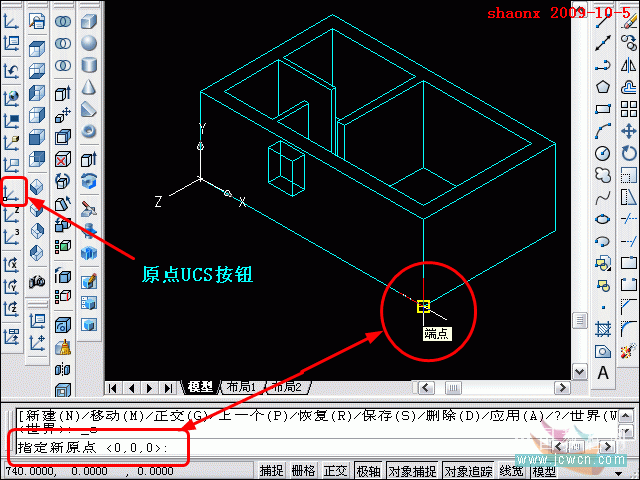

20、第一个长方体画好后，再转一下UCS，点击“原点UCS” ，转到一个新的UCS原点，如下图所示。
21、点击“长方体”按钮，继续画长方体。
如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。
22、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
23、第二个长方体画好后，再转一下UCS，点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。
24、点击“长方体”按钮，继续画长方体。

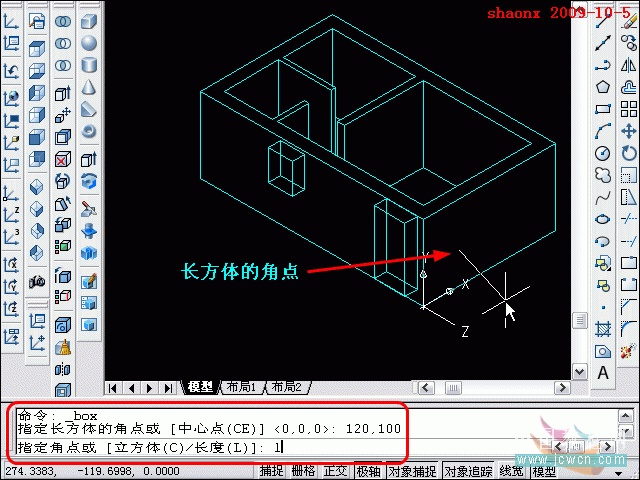

如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。

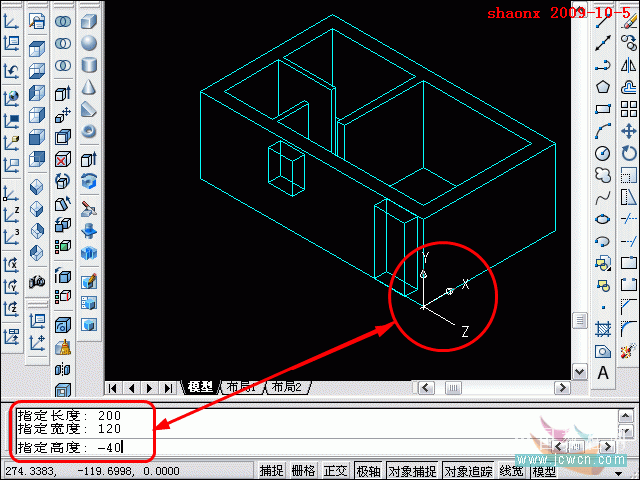

25、还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
26、代表门、窗的三个长方体画好后，接着，做差集。
点击“差集”按钮，要从中减去的实体选择墙体。
27、再选择需要减去的三个实体，见下图。
28、完成后，输入“hi”，看一下如下的消隐图。
29、最后，用“着色”命令，使整个实体为着色体。
教程结束，希望大家通过这篇教程，能熟练运用AutoCAD抽壳、追踪定位、UCS，谢谢大家观看！
