主板稳定的基石 主板供电模块介绍

互联网   发布时间：2009-04-21 00:58:42   作者：佚名   我要评论
　　通过这段时间的交流，琪琪知道了大多数同学是不玩超频、不玩高要求游戏的“老实”人。而且不少“老实”人准备在最近花钱买电脑。今天我就要偏一下心，为这个数量最为庞大的用户群补补课，讲讲主板稳定的基石——供电模块。

　　提高篇 识别电路
　　第一部分我们一起学习了电容、电感线圈、场效应管的基础知识，接下来我们要把这些知识运用到识别电路中去。
　　1.CPU供电模块关注多，识别难
　　通过媒体和商家的努力，CPU供电模块已经引起消费者重视。我们平时听到的几相供电就是指的CPU供电模块有几个回路，这些回路是通过并联实现的。因为CPU最高耗电量是一定的，为CPU供电的相数越多，那么每个回路的供电压力就要小一些，这样的话当需要超频的时候，供电电路就可以提供更多的电量。
　　其实以前区分有几个回路还是比较简单的，因为标准的单相供电是由两个电容、两个场效应管、一个电感线圈组成的。而现在的一部分厂商为了做得与众不同，会多多少少“变化”一点，这就为同学们识别供电模块增加了难度。下面我们通过对比，找找识别供电电路有几个回路的小窍门。
　　标准识别法

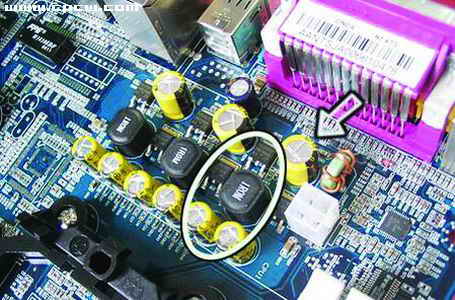

　　如图5，这是一个标准CPU供电模块，圈起来的部分刚好就是两个电容、两个场效应管、一个电感线圈，它们组成了一个回路。然后我们可以看到它的旁边也有两个类似“回路组”，所以就一共有三个回路，这样我们可以判断这块主板是三相供电。需要提醒的是大家按照传统方法识别电路相数的时候，不要把箭头指的这个电容一起计算在内了。
　　
主板稳定的基石主板供电模块介绍(3)

　　灵活识别法
　　比较图5和图6，大家会发现图6一共有9个场效应管。从布局上看，9个场效应管整齐地被分成了3组，每组由3个场效应管组成（绿色圈）。这是几相供电呢？因为它不符合传统的场效应管是偶数的识别法，所以让不少同学疑惑。一般这个时候我们要找找其他的参考物，比如电感线圈（红色圈），电感线圈一共有3个，结合刚才识别出的3组场效应管，就确定了是3相供电。其实厂商们设计过3个场效应管在一个回路中的主板，而且为数不少。所以以后大家见到了这种不符合传统计算方法的回路不要疑惑，注意一下电容、场效应管、电感线圈三大元器件的分布和数量，就可以判断出主板是几相供电。
　　
主板稳定的基石主板供电模块介绍(3)

　　2.内存、显卡插槽供电模块不能全去掉
　　相比CPU供电模块，内存和显卡插槽供电模块是最容易被遗忘的（图7），它的存在形式也和CPU供电模块类似，特别是好的内存供电模块电感线圈、电容、场效应管一应俱全。只不过我们这些普通用户就无需这么好的供电模块，只要厂家不全部去掉，适当替换一下电容也是可以接受的。
　　
主板稳定的基石主板供电模块介绍(3)

　　显卡插槽供电模块
　　

主板稳定的基石主板供电模块介绍(3)

　　内存供电模块
　　3.南北桥供电模块绝对不能省

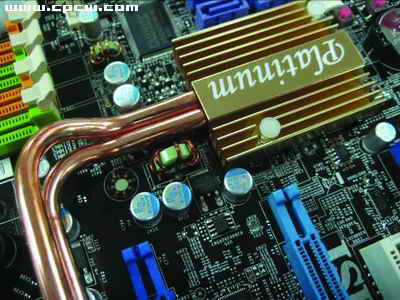

　　南桥和北桥的供电模块就不能和内存的供电模块一样允许省掉，因为以前我们讲过北桥和南桥的工作量比较大，这就需要足够的电量来支持。所以它们身边的供电模块即便对于普通用户来讲，都不能省（图8）。
　　

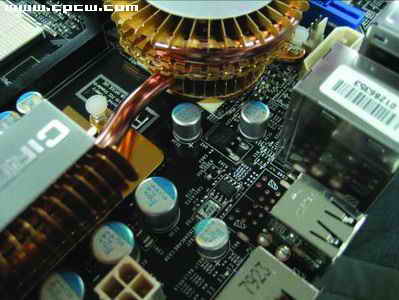

主板稳定的基石主板供电模块介绍(3)

　　北桥供电模块
　　

主板稳定的基石主板供电模块介绍(3)

　　南桥供电模块
