电脑主板接口怎么装 电脑主板接口安装说明

 装过电脑的人都深有体会，电脑组装最难的一点就是安装主板的接口线缆，也是最容易出现问题的地方，因为如果接口线接错了，很可能电脑主板就烧毁了，所以这个步骤是最重要的一个环节，下面我们就来做个详细的图解介绍

一、认识主板供电接口

       图解安装详细过程

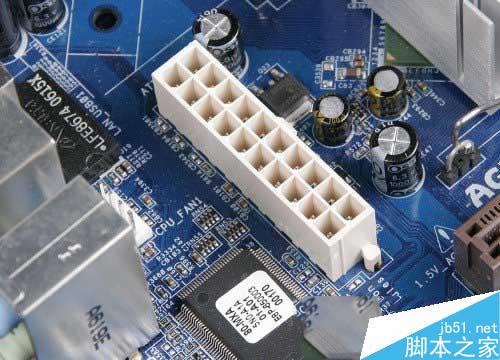

在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的 。

主板上24PIN的供电接口

主板上20PIN的供电接口

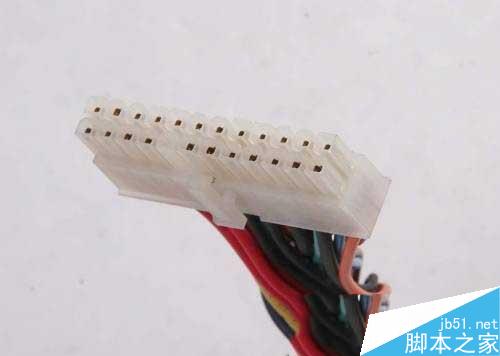

电源上为主板供电的24PIN接口

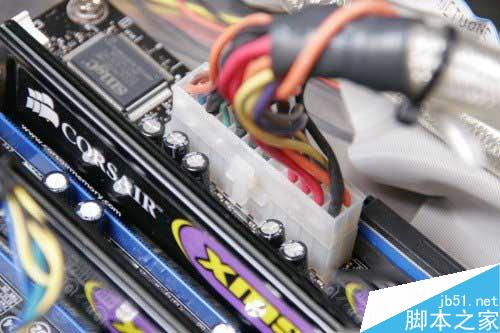

为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一

面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起。

二、认识CPU供电接口

       图解安装详细过程

为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：

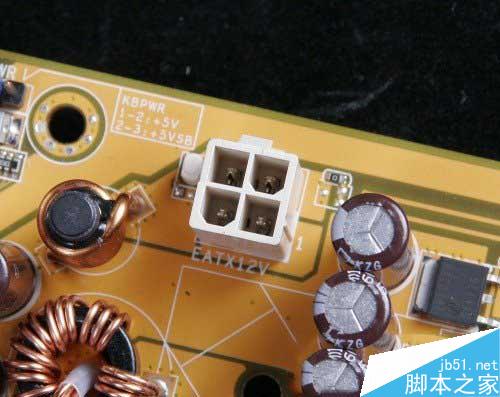

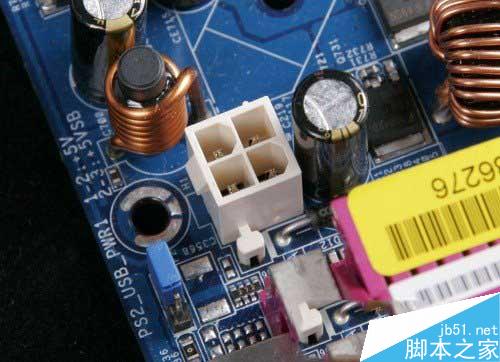

主板上提供给CPU单独供电的12V四针供电接口

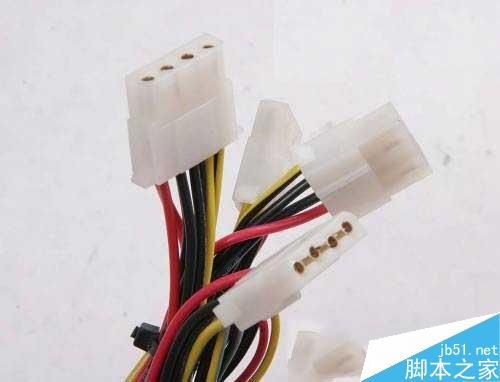

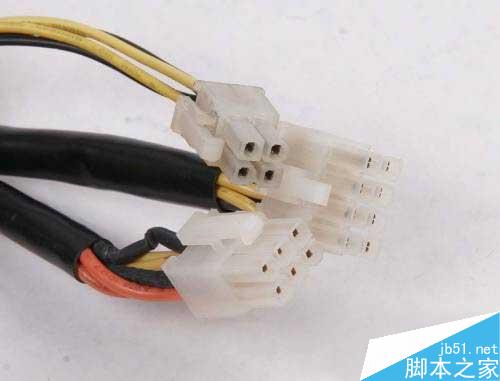

电源上提供给CPU供电的4针、6针与8针的接口

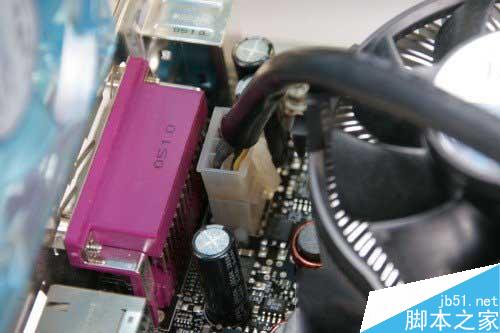

安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

三、认识SATA串口

图解SATA设备的安装

SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的

数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。

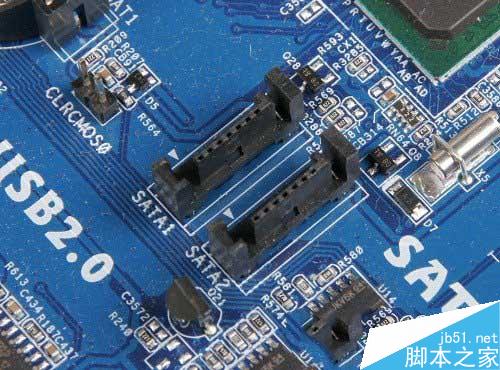

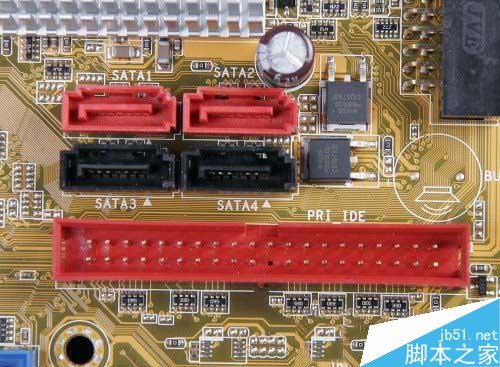

以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。大家仔细观察会 发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的 设计。

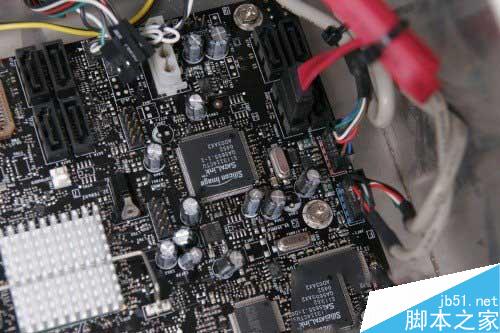

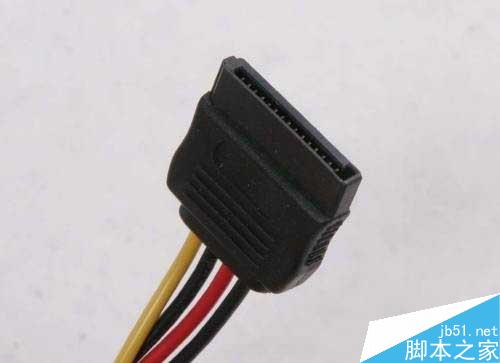

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口

四、认识PATA并口 图解并口设备的安装

普通四针梯形供电接口

PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并 口，这是因为目前的大部分光驱依旧采用PATA接口。PATA并口相信大家比较熟悉了，见下图：

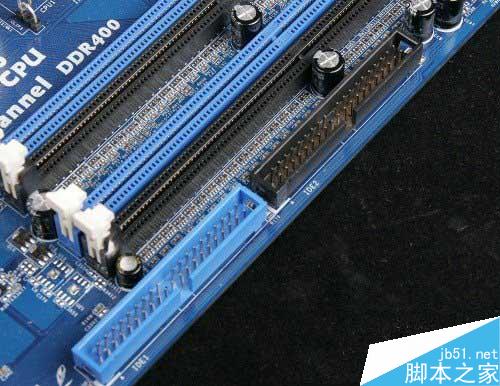

主板上的两条PATA接口

安装方法同样相当的简单，看到上图PATA接口外侧中部的一个缺口了吗，同样在PATA数据线上一侧的中部有一个凸出来的部分，这两部分正确结合后才能顺利插入，方向反了也无法安装，同样是防呆式的设计。

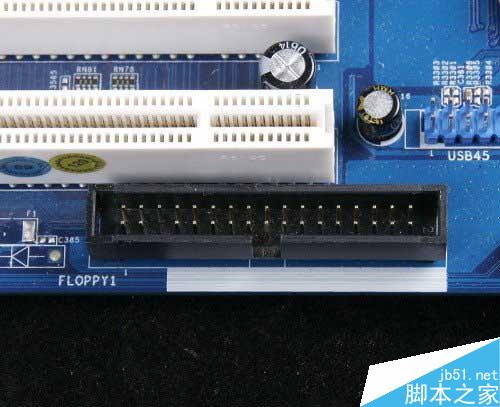

我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然 目前软驱已没有多少人使用，但在某些主板上依旧能够见到。

五、认识主板上的扩展前置USB接口

图解安装过程

目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的 四个需要我们安装到机箱前置的USB接口上，以方便使用。目前主板上均提供前置的USB接口，见下图：

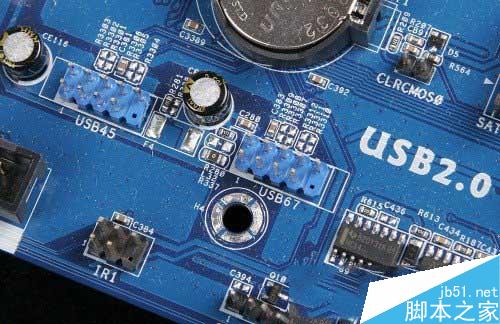

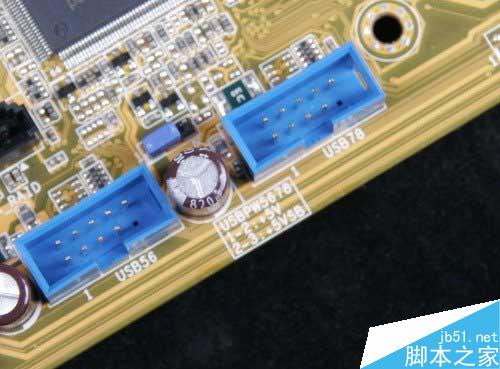

上图中便是主板上提供的前置USB接口。以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、 5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们 只要接好一组即可）。

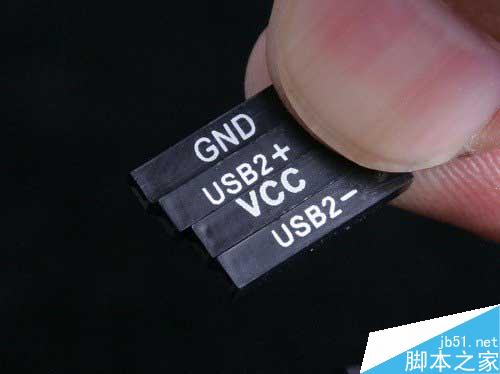

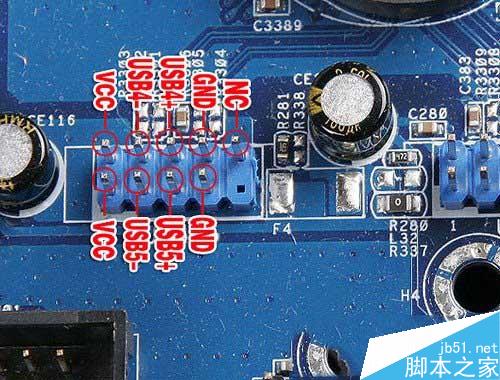

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线。在连接USB接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。下图是主板与USB接口的详细连接方法。

为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：

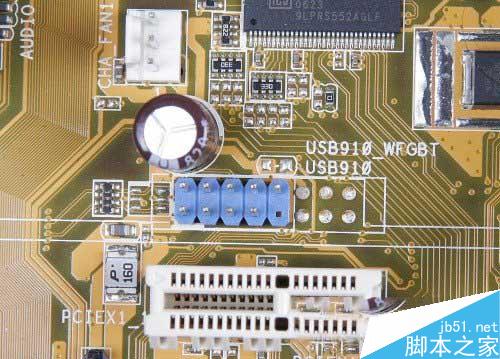

可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。

六、认识主板上的扩展前置音频接口

图解安装过程

如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去单独购买声卡的必要。为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。
