Linux镜像文件制作方式

本文介绍Linux镜像文件制作。

嵌入式系统开发调试及量产需要涉及到Linux镜像文件的制作，本文结合一个实例简要介绍Linux镜像文件的制作。

1.确定磁盘空间布局

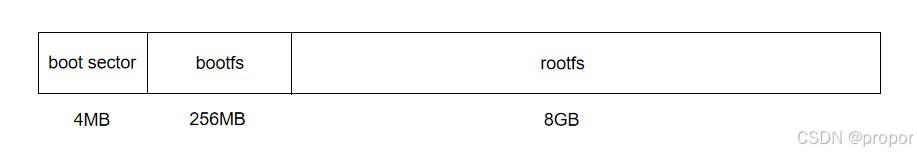

在制作镜像文件之前应提前确定好磁盘空间布局，也就是地址空间划分，如这里的磁盘空间包含3部分：引导分区，bootfs分区，rootfs分区。

如下图：

其中，1 sector=512B

• 1)boot sector扇区范围：0-8191
• 2)bootfs扇区范围：8192-532479
• 3)rootfs扇区范围：532480-end

2.制作空白镜像文件

取定好磁盘空间布局后，可以制作一个空间与之匹配的空白的镜像文件，命令行下输入如下指令：

sudo dd if=/dev/zero of=./test.img bs=1M count=8452

其中，

• 1)“test.img”为需要制作的镜像文件名称
• 2)“bs”为块大小
• 3)“count”为块数

这里共计8452MB空间

3.分区与格式化

1) 分区

a) 创建分区表

分区的前提是创建分区表，命令行下输入如下指令：

sudo parted test.img --script -- mklabel msdos

这里创建的是“msdos”类型分区表，也可以是“gpt”类型的。

b) 创建“bootfs”分区

命令行下输入如下指令：

sudo parted test.img --script -- mkpart primary fat32 8192s 532479s

这里创建了一个“fat32”类型的分区，起始扇区为8192，注意这里不是0，因为要保留扇区用作“boot sector”分区。

c) 创建“rootfs”分区

命令行下输入如下指令：

sudo parted test.img --script -- mkpart primary ext4 532480s -1

“-1”代表余下的所有空间。

2) 格式化

a) 设置循环设备

格式化前设置循环设备。命令行下输入如下指令（“loop46”可根据实际情况指定）：

sudo losetup -P /dev/loop46 test.img

设置好循环设备就可以看到磁盘的分区信息了（可以使用“lsblk”命令查看）。

b) 格式化

命令行下输入如下指令：

sudo mkfs.msdos -L bootfs /dev/loop46p1
sudo mkfs.ext4 -L rootfs /dev/loop46p2

这里就不详述了。

4.复制引导分区

在磁盘的最前端分配了一段空间，用来存储引导加载程序和其他与引导相关的文件。

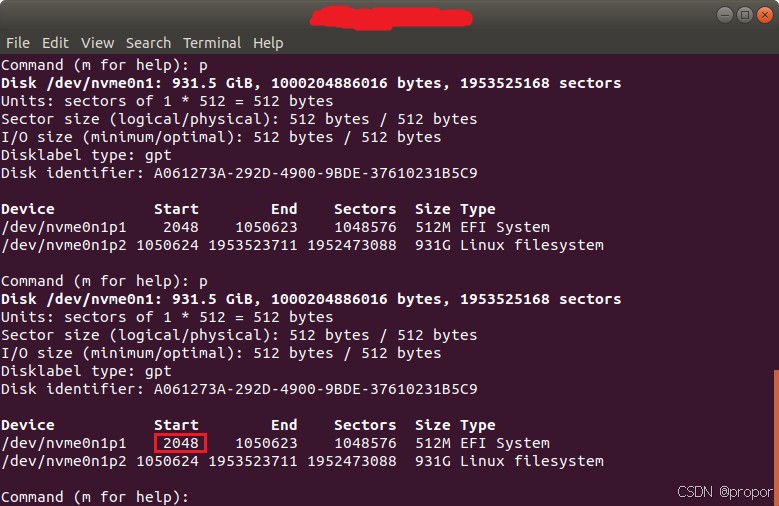

这段空间很重要，关系着系统能否正常启动。不同的系统这段空间大小也是不一样的，比如台式机这段空间通常为1MB，如下图，EFI System起始为2048扇区（1个扇区为512字节）说明前1MB（2048*521B）被保留为引导分区。而有些嵌入式系统这段空间可能大于1MB，如树梅派系统这段空间为4MB。

如果是基于已有的镜像文件重新制作镜像文件，也可以通过如下指令查看引导分区大小：

sudo fdisk /dev/loop45

其中，/dev/loop45为设置循环设备的旧磁盘，可根据实际情况设定。

将编译好的引导分区复制到引导分区中，这里以一个旧的磁盘镜像引导分区复制为例，命令行下输入如下指令：

sudo dd if=/dev/loop45 of=/dev/loop46 bs=1M count=4

其中，“/dev/loop45”为一个旧的磁盘循环设备。

5.复制其它分区

1) 挂载

复制前需将磁盘挂载在相应的目录，这里以一个旧的磁盘镜像bootfs分区复制为例，命令行下输入如下指令：

mkdir bootfs-old
mkdir rootfs-old
sudo mount /dev/loop45p1 ./bootfs-old
sudo mount /dev/loop45p2 ./rootfs-old

mkdir bootfs-new
mkdir rootfs-new
sudo mount /dev/loop46p1 ./bootfs-new
sudo mount /dev/loop46p2 ./rootfs-new

2) 复制bootfs分区

这里以一个旧的磁盘镜像bootfs分区复制为例，命令行下输入如下指令：

sudo cp -a ./bootfs-old/* ./bootfs-new/

3) 复制rootfs分区

这里以一个旧的磁盘镜像rootfs分区复制为例，命令行下输入如下指令：

sudo cp -a ./rootfs-old/* ./rootfs-new/

完成后，就可以拿“test.img”文件进行烧录了。

注意：

本文也适用于将原有镜像或磁盘空间重新划分操作。
