品牌大做工细！联想黄金斗士a8全面拆机评测

联想手机A8主板部分特写。关于后置摄像头，排线，SIM卡卡槽，数据线接口等等都能够看的到。有人会疑惑CPU/内存等硬件怎么看不到，不要着急，因为这些核心硬件都在主板的下方，稍后我们还会进一步拆解。

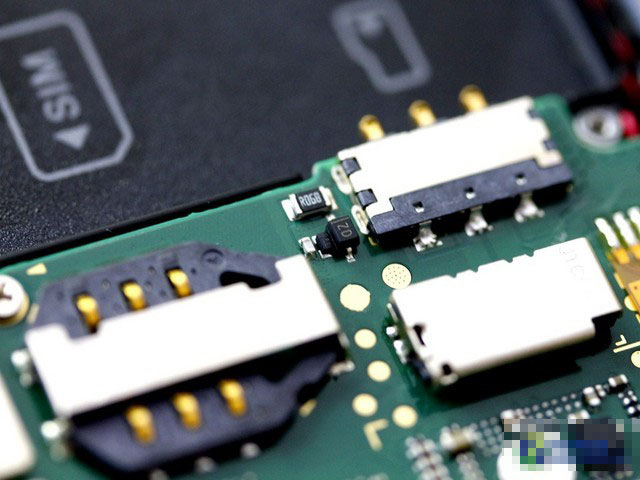

关于SD卡和SIM卡卡槽大家都已经屡见不鲜了，不过真正拆解之后的部分却并不常见。所以在此也将这两个卡槽来个特写，以满足有兴趣用户的好奇心理。

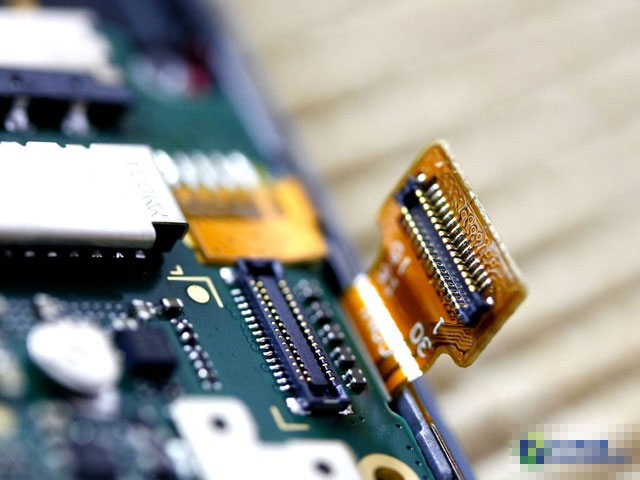

联想手机A8手机排线部分特写，现在手机都高度集成化，相对来说也更加的模块化。轻轻一抠，手机排线即被分开，在拆卸和维修时也更加容易。

也正是因为模块化的原因，所以后置摄像头才能够轻松的拆卸。而图片当中正是联想手机A8背后所采用的一颗1300万像素背照式主摄像头，同样也是它为用户带来了不错的成像质量。

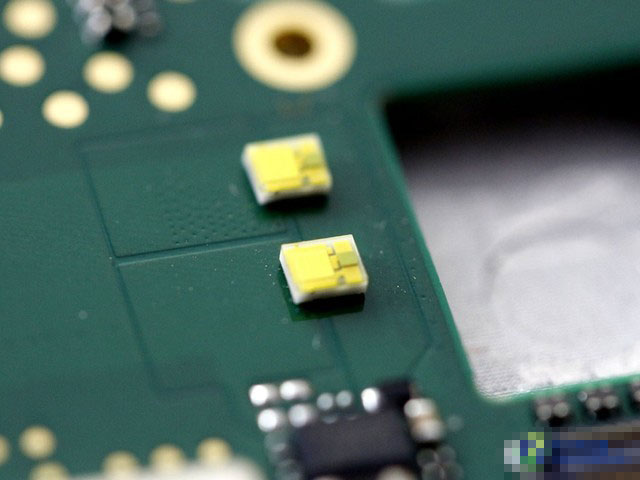

这两个小黄点是什么东西？它们正是联想手机A8的双闪光灯。可能有人第一次见到闪光灯的内部样子。你应该还没有忘记前面中框闪光灯灯罩的图片吧，把灯罩加上之后，就成了我们平常看到的闪光灯整体。

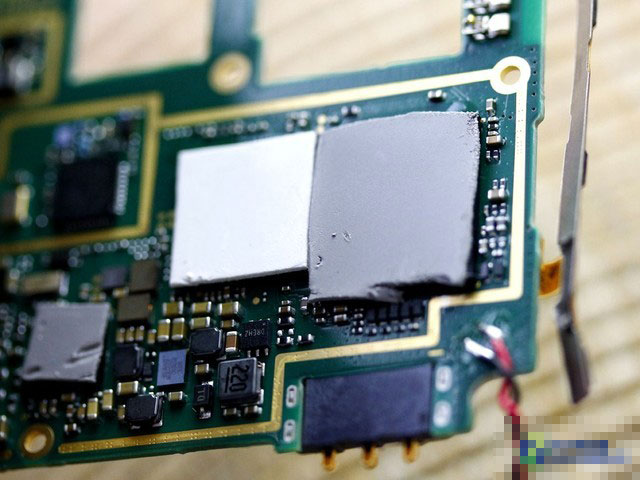

好吧看过了主板正面之后，让我们翻过来看看主板的背后（下方）都有些什么。这是刚刚把主板翻过来的样子，图中的几个灰色白色是啥玩意？DIY用户应该一看就知道它们正是硅脂，用于覆盖在CPU等硬件上方，主要目的是更好的散热。

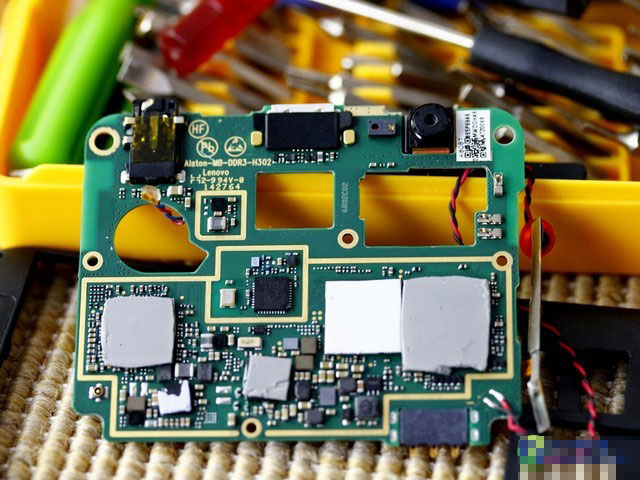

将主板拿掉之后另一方的核心硬件就显露无疑了，这些硬件在随后会为大家介绍。除了大大小小的处理器芯片之外，还能够看到前置摄像头，数据线接口等等。

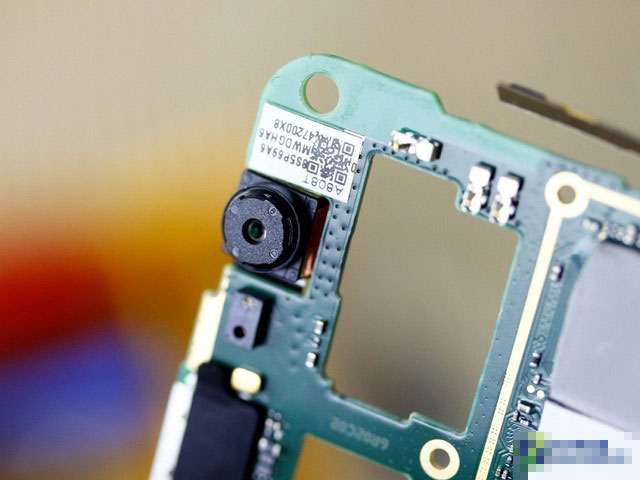

联想手机A8采用一颗500万像素的前置摄像头，了解或者使用该机的用户都知道这个配置项。但是前置摄像头到底是啥样呢？它就是这个样子，被设计在主板的右前方，时时刻刻准备着记录大家的每次自拍。

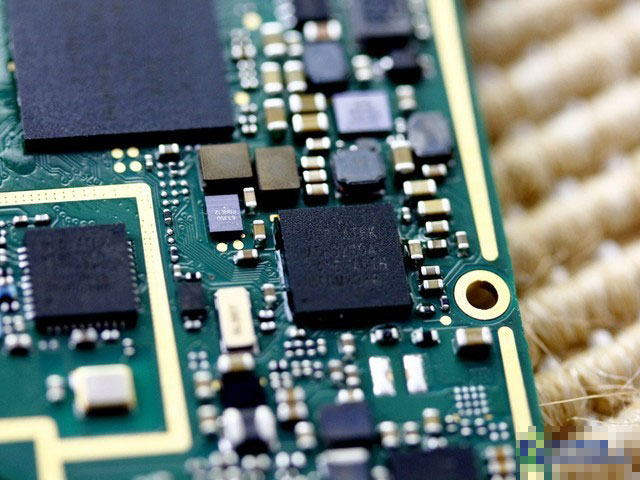

如果不将表面硅脂去掉的话，根本无法知晓这些处理器的型号和功能。当然一般情况下不建议大家清理硅脂，因为它们能够更好的进行散热，如果你认为联想手机A8的发热情况还不错，那么这些处理器表现的硅脂也起着一定的作用。图中的这颗芯片型号为联发科MT6322GA，主要用来进行电源管理。

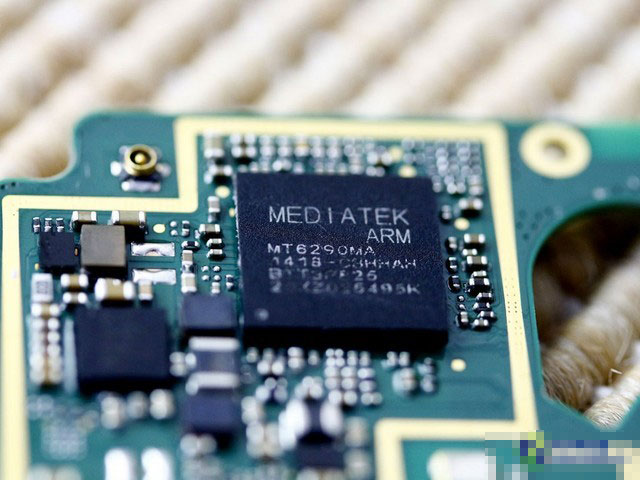

联想手机A8的八核4G卖点如何造成？尤其是4G方面到底靠什么实现？大家都知道MT6592八核处理器并不支持LTE网络，那么A8的4G是靠谁才能够实现？就是这颗MT6290基带芯片，正是它提供了LTE制式的支持，让大家在A8身上体验到了快速的4G网络。

这颗芯片也是主板当中众多零部件之一，它主要是实现WIFI/GPS/蓝牙等功能的多合一芯片，整体非常微小，如同一般小手指的指甲盖那样大小，但却能够实现这么多的功能，可见手机的集成化程度之高。

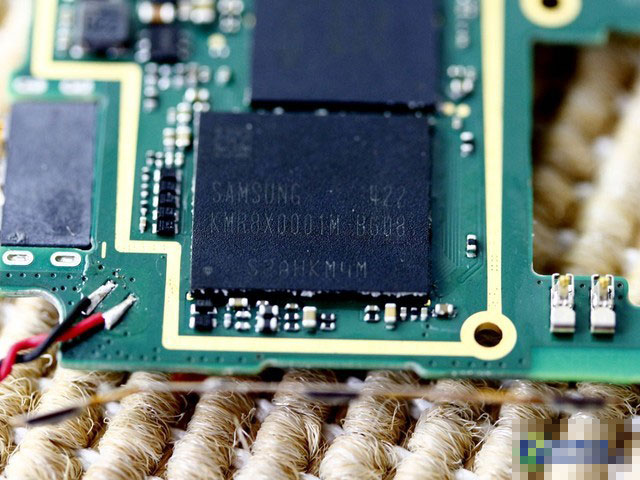

这颗在众多硬件当中面积最大的部件，是联想手机A8的内存，它的型号为三星KMR8X0001M-B608，现今多款手机当中都采用这个型号的硬件。

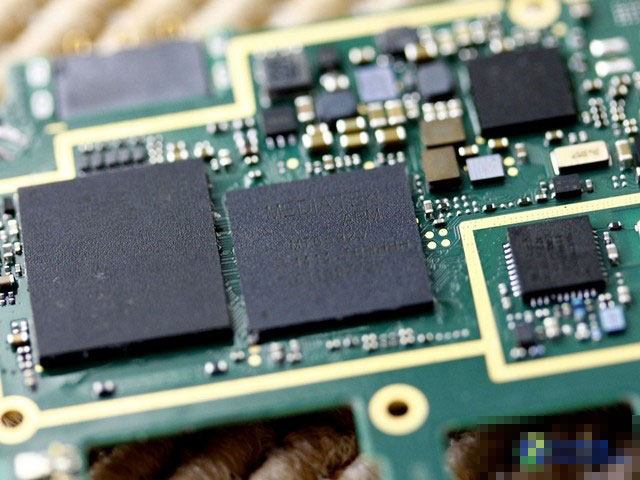

虽然MT6592不支持LTE网络，但它的八核心带来的性能表现却是实实在在的。它和MT6290共同实现了八核4G的卖点，一个主管手机的操控体验，一个主管手机的网络提议案，两不冲突而且结合起来的表现更加强大。

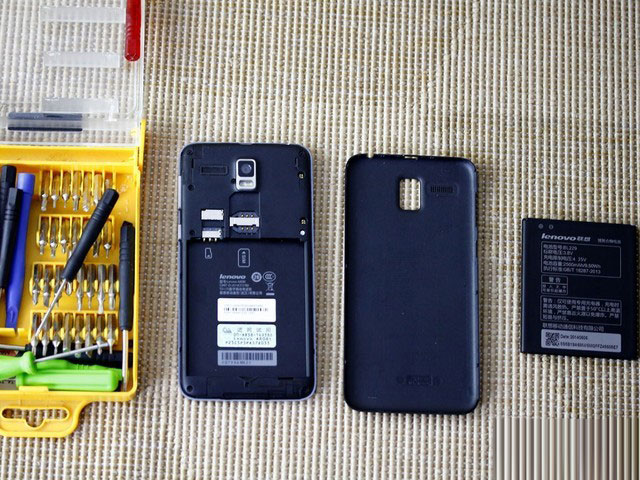

截止到上一张图片，联想手机A8的拆解已经差不多完成，再往下拆除已经没有太大必要，也超出了大家想要看到内部做工的参考意义。反之按照拆解步骤将其复原也比较简单，最终就是大家看到的样子，将电池装入将后壳盖上之后即可正常使用。联想手机A8细节做工方面很具大牌风范，走线清晰边角细致用料扎实，虽然并不像旗舰机型那般复杂或者高密度，但如此的严谨也符合它的定位。

以上就是联想黄金斗士a8全面拆机评测，希望大家喜欢！
