UG怎么建模腰形孔?
百度经验 发布时间:2018-05-20 11:04:43 作者:ffjczr 我要评论
UG怎么建模腰形孔?UG中想要创建一个腰形孔,该怎么创建呢?下面我们就来阿卡哪款呢详细的教程,很简单,需要的朋友可以参考下
UG建模的时候,想要创建腰形孔,该怎么创建呢?下面我们就来看看详细的教程。
1、 新建建模文件,创建一块可供开孔的方板。
2、要想在方块上开孔会有好几种方法。一般的做法就是按尺寸在平面上用草绘画出腰形孔的轮廓,拉伸后求差得到。也可以调用重用库中的标准件到草绘中修改得到。还有一种方法可以更快得到腰形孔的。

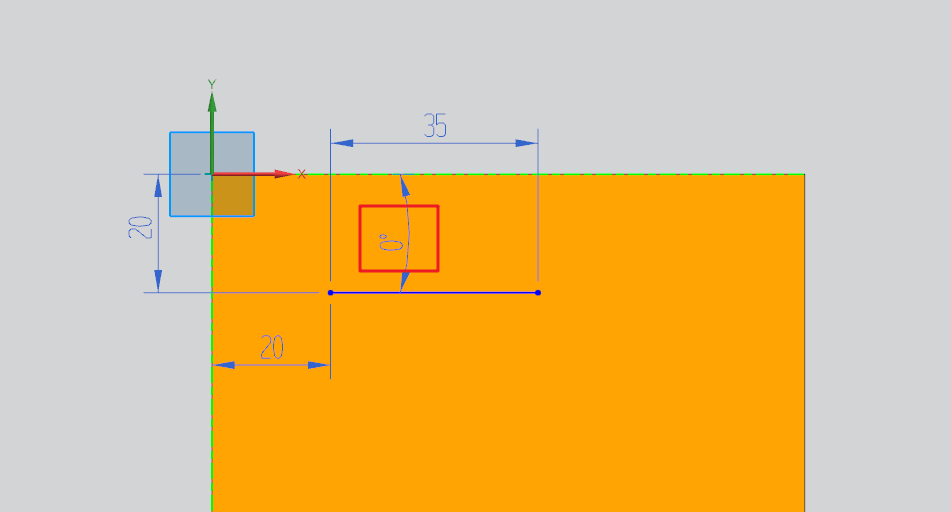

3、同样进入草绘,不过所绘的不是腰形孔,而是用一直线代替腰形孔的总长,定好位就可以了。水平约束取消,用角度来控制直线的方向也就控制了腰形孔的方向。

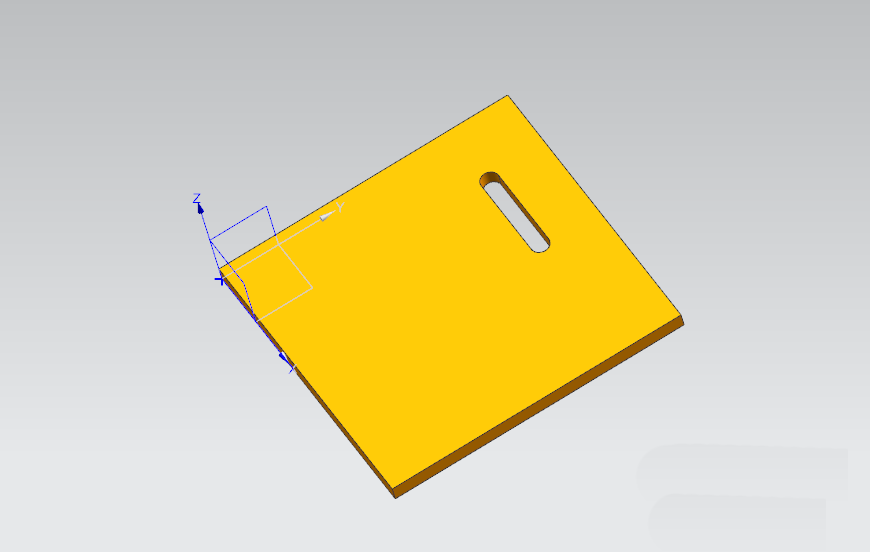

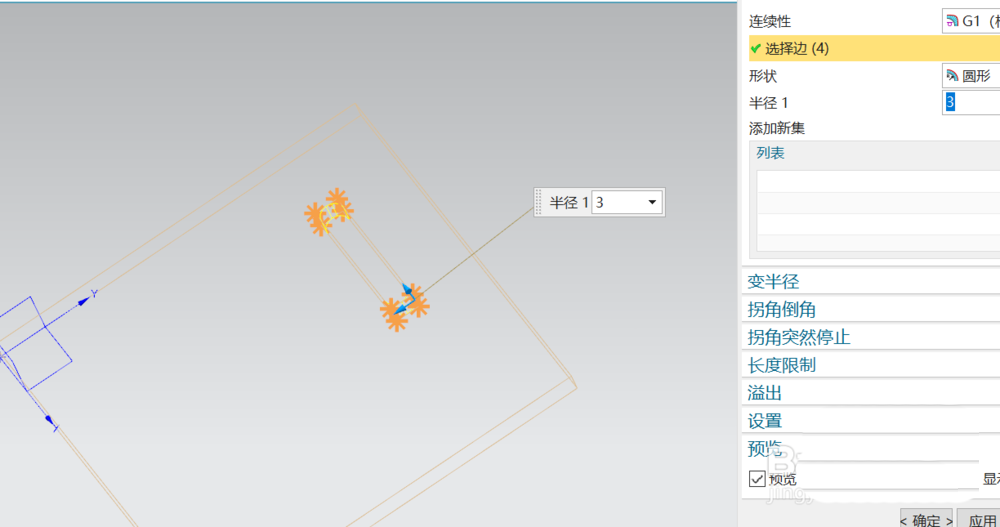

4、回到拉伸命令时,要将拉伸的片体进行对称偏置得到实体,再用腰形孔的半径值去倒两端的圆角,求差后即得到所要的腰形孔。这样算快速吗?当然,这一步才是基础。

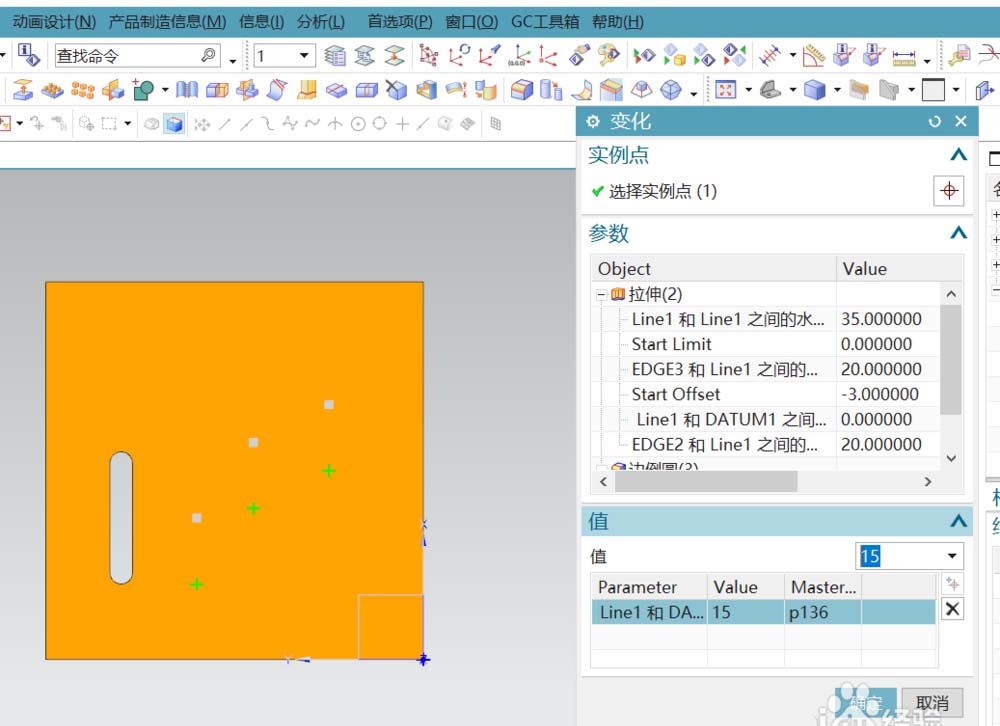

5、当要绘制较多的腰形孔时用这方法就能更快的完成。如果所要开的腰形孔排列是不规则的,可以用常规阵列来达到;选定腰形孔的出发点后,到草绘中将要排列的点定好就行了。
6、如果阵列中的一个腰形孔是有角度的呢?刚才绘第一条腰形孔时就做好了准备(用直线的角度来控制腰形孔的方向)。只要在阵列的实例点中更改角度就可以了。就不是很快了!
