Illustrator教程:图案画笔做花边

　　二、图案画笔单元的制作

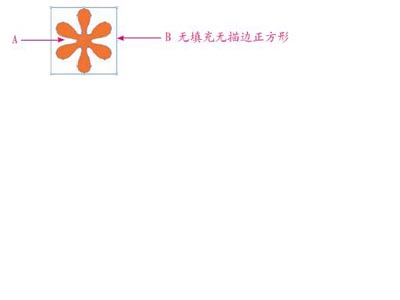

　　1、单元图形之间有间隔 先制作一个图形如下图中A，再画一个正方形B，将A、B 水平和垂直居中对齐，B 的边长要比A 水平或垂直的长度大，并且B 的边长要考虑到A 水平方向排列的间隔，将B 设为无填充无描边，和A 组成群组。
　　
　　用同样的方法做好另外四个单元图形，特别要注意的是5 个无填充无描边的矩形高度要相同，其中二个角单元须为正方形。为方便起见，下图仅以不同颜色来区分5 个单元图形。
　　

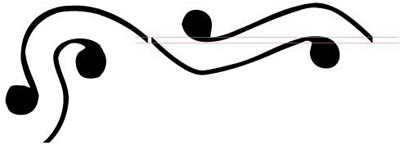

　　2、单元图形连续无间隔 下图是一个飞腾花边的线段单元和角单元(可以通过在飞腾中打印PDF，在Illustrator 中打开的方法取得)。这里关键的是要调整图中二条红线所示每条红线上的三个点在同一水平线上，在Illustrator CS3 中可以选择这三个点，然后点排列调板上的垂直居中对齐。
　　

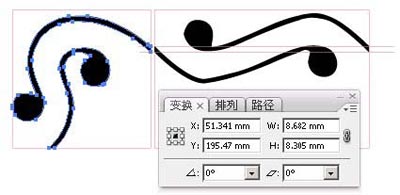

　　选择角单元，在变换调板可见它的大小为: 8.682 X 8.305 mm，画一正方形, 其边长与角单元最大边相同, 即 8.682 mm，正方形的二边与角单元的连接边对齐( 这里为右边和下边)，将正方形与角单元群组。

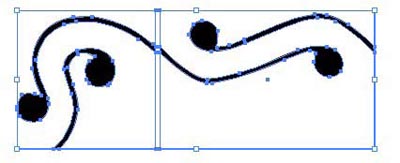

　　然后画一高度与正方形相同的矩形，矩形的长度等于线段单元的长度，并将矩形与正方形放在同一水平线上, 将线段单元和矩形水平居中对齐，群组线段单元与矩形。
　　

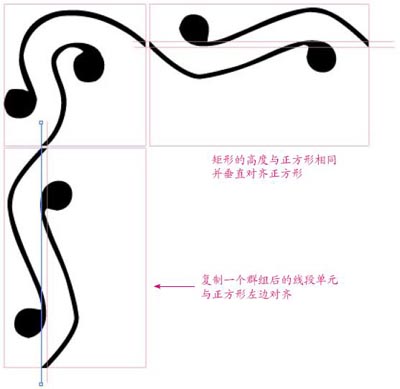

　　将群组后的线段单元复制一份，逆时针方向旋转90 度，并使其左边与角单元正方形左边对齐，再用直接选择工具调整角单元连接处的锚点与线段单元在同一垂直线上( 注意: 这时不能再调整线段单元上的锚点，必须以线段单元上的锚点为基准，在Illustrator CS3 中用直接选择工具先选择角单元锚点，按住Shift 键点选线段单元上锚点，再点击排列调板上水平居中对齐，即以最后选择的锚点为基准对齐) 。
　　
　　将线段单元和角单元的矩形、正方形变为无填充、无描边，线段单元和角单元的制作就算完成了。
　　
