Navicat生成ER图、PDM以及数据字典实践

 更新时间：2026年04月02日 15:21:04   作者：罗罗的1024
该文介绍了两种生成ER图的方法,一种是通过数据库逆向生成,另一种是通过SQL文件生成,还介绍了生成数据字典的方法,整体内容较为杂乱,信息点较多

生成ER图

1、打开数据库

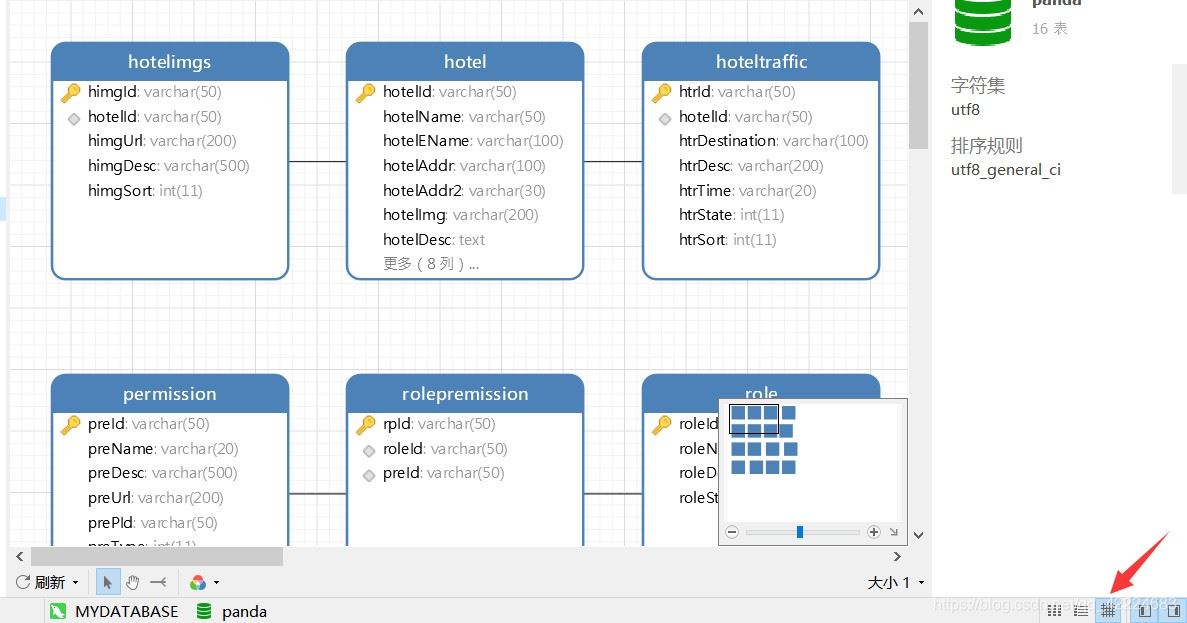

2、点击右下角，可以查看ER图

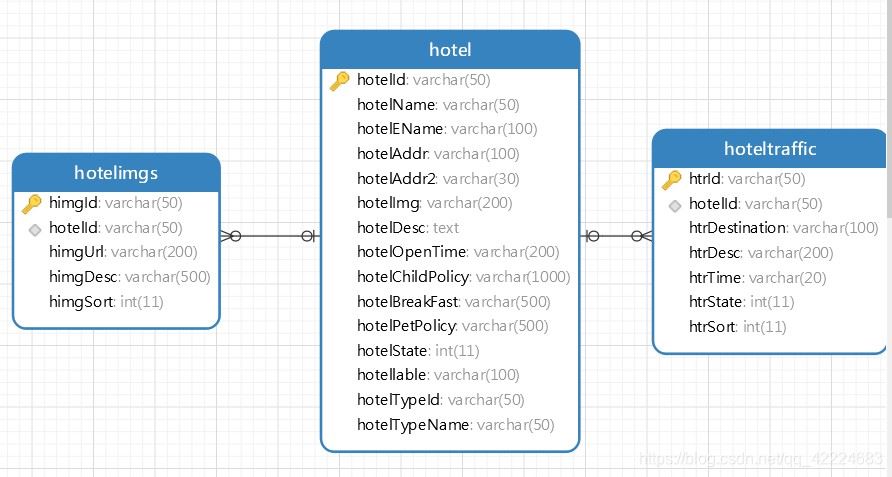

中间的连接线就是外键关系

3、右键点击数据库，选择逆向数据库到模型

4、点击左上角文件，导出

生成PDM

1、右键数据库，转储SQL文件，仅结构

就会生成sql文件

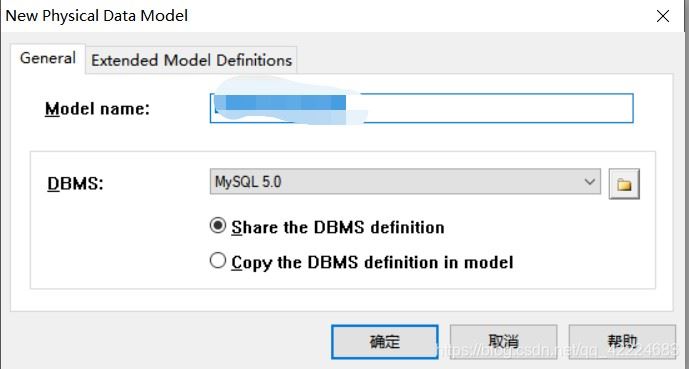

2、打开PD

选择file ==》reverse enginer ==》database

点击确定

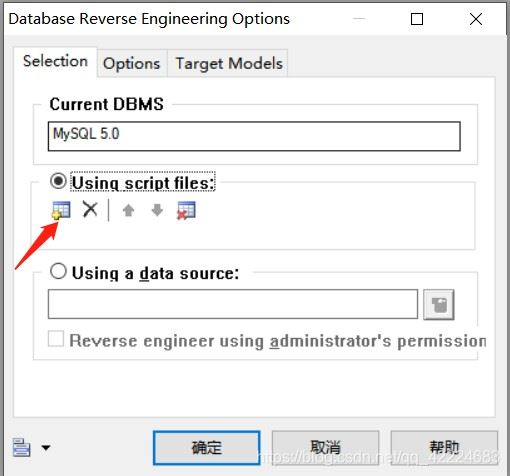

点击 + 号，使用SQL脚本文件(刚才导出的sql文件)

点击确定

~~ 欧克

生成数据字典

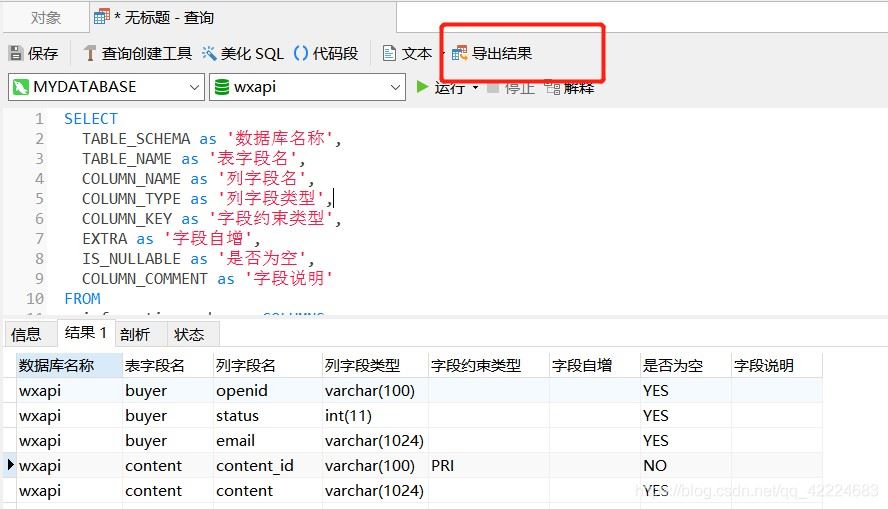

1、新建查询

SELECT
	TABLE_SCHEMA as '数据库名称',
	TABLE_NAME as '表字段名',
	COLUMN_NAME as '列字段名',
	COLUMN_TYPE as '列字段类型',
	COLUMN_KEY as '字段约束类型',
	EXTRA as '字段自增',
	IS_NULLABLE as '是否为空',
	COLUMN_COMMENT as '字段说明'
FROM
	information_schema. COLUMNS
WHERE
	TABLE_SCHEMA = '数据库名字'

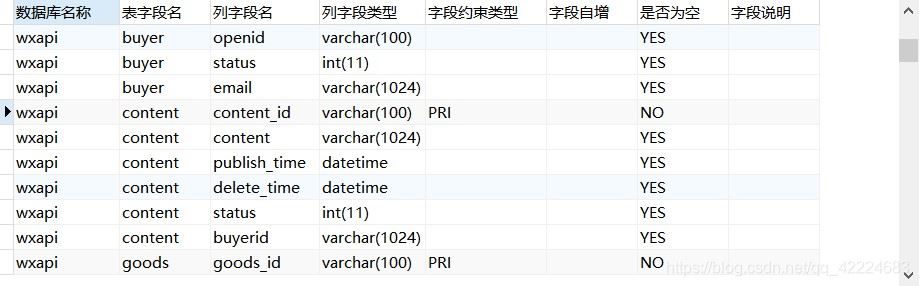

2、导出，选择你想要的格式

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持脚本之家。
