MySQL Workbench构建ER图全过程(实体关系图)

MySQL Workbench是一款专为MySQL设计的ER/数据库建模工具，它是著名的数据库设计工具DBDesigne4的继任者，可以通过MySQL Workbench设计和创建新的数据库图示，管理数据库以及进行MySQL迁移。

一、安装MySQL Workbench

• 1.1 安装MySQL Workbench

点击进入MySQL Workbench下载页面，下载操作系统对应版本的客户端，安装即可

• 1.2 连接MySQL数据库

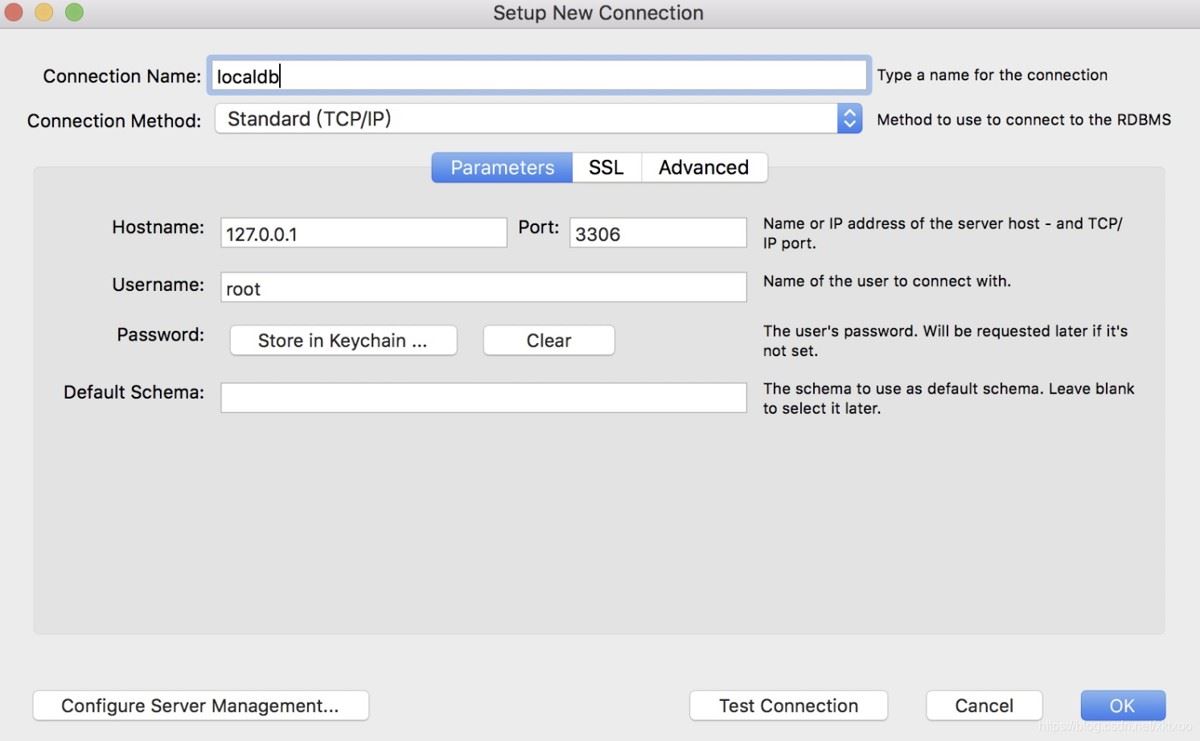

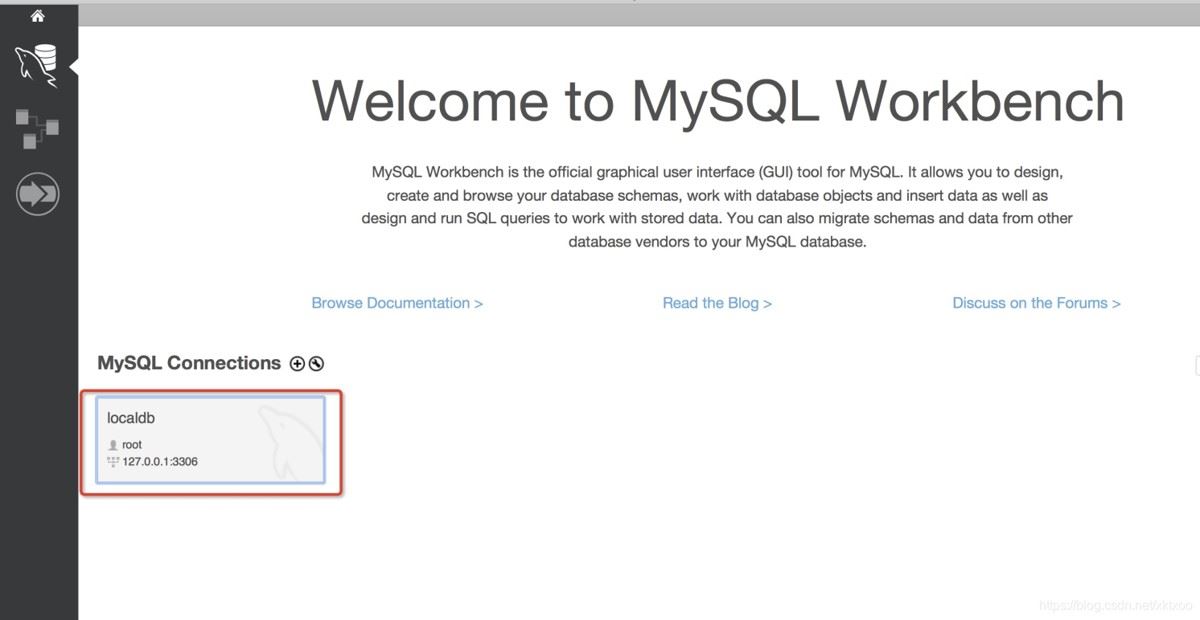

本文使用本地自建的MySQL数据库，本地MySQL数据库的创建及使用详建文档。启动本地MySQL，在Workbench首页建立数据库连接：

二、MySQL Workbench使用

• 2.1 管理数据库

Workbench连接数据库后会生成连接记录：

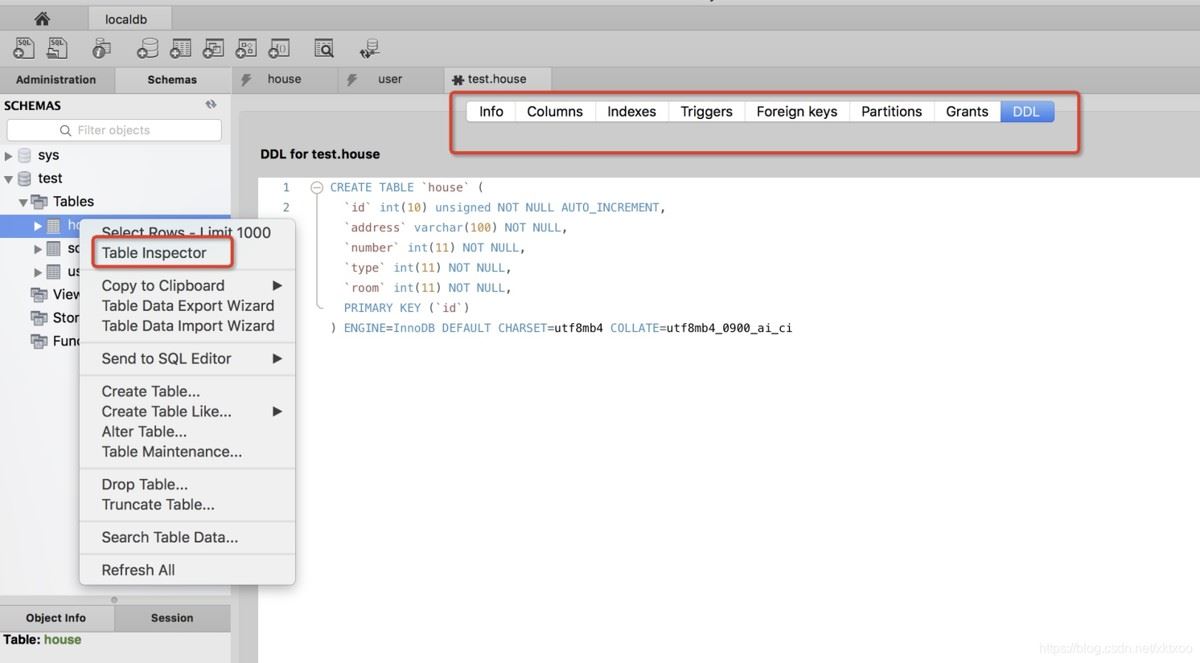

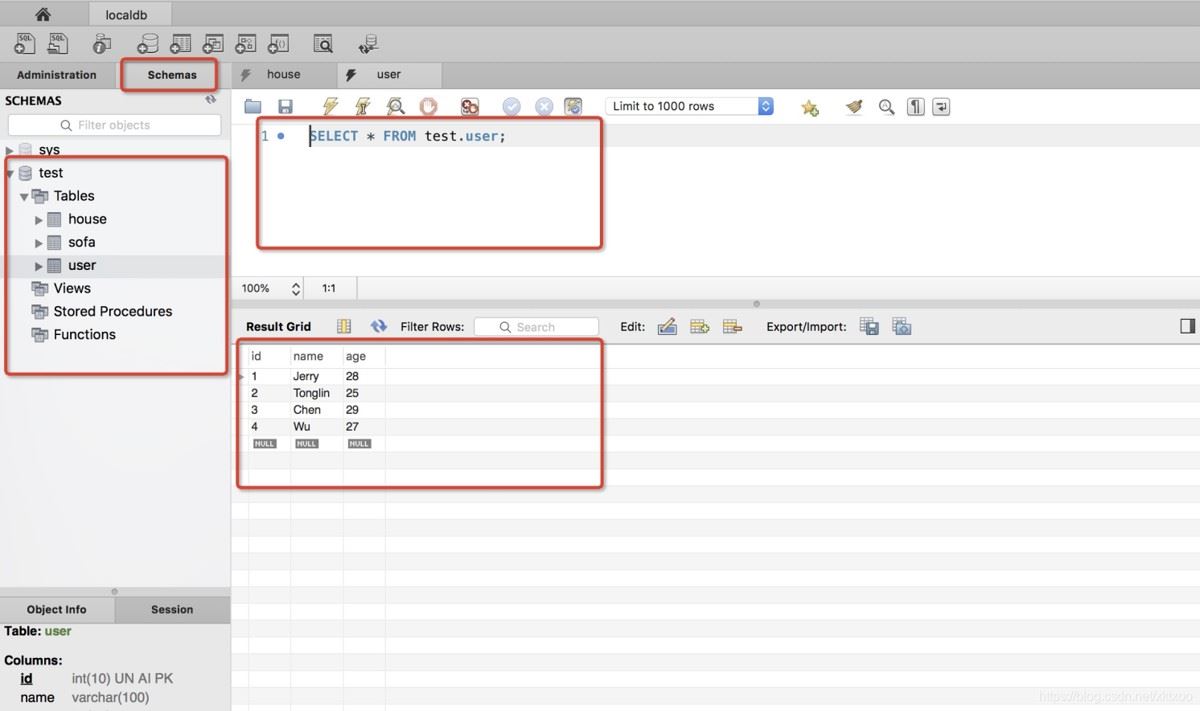

点击该连接并输入数据库密码进入数据库管理界面，左侧导航栏是所建的数据库、表信息，选择特定表后可以对改表进行CRUD操作

也可以查看特定表的基本信息：

• 2.2 通过MySQL Workbench构建ER(实体关系)图

除了能管理MySQL数据库外，Workbench也可以构建ER(实体关系图)，点击进入数据库模型构建模块：

构建ER图的模型来源有三种：数据库逆向、导入外部.sql文件和手动创建数据模型。

数据库逆向

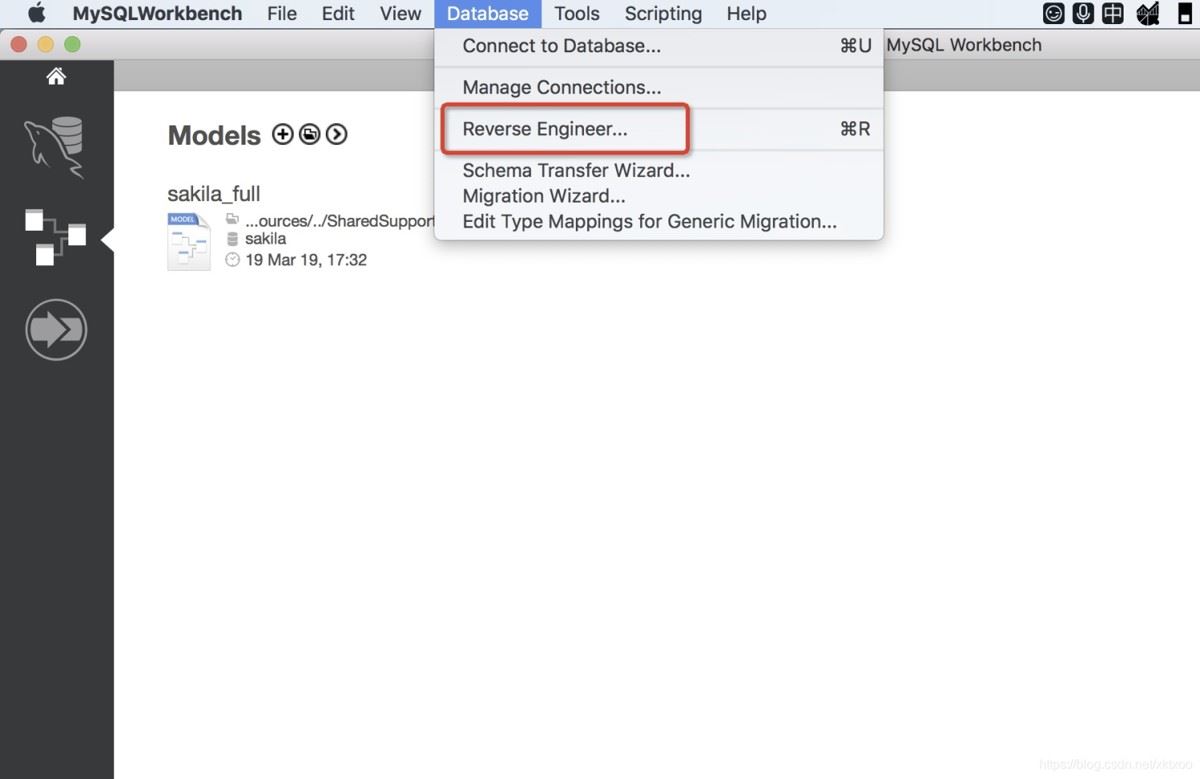

点击菜单栏 Database -> Reverse Engineer

选择刚创建的本地数据库连接，输入数据库用户密码，按引导执行相应操作即可：

最后生成ER模型所需的相关实体数据模型：

导入.sql文件

除了通过连接数据库逆向导入模型外，如果已经有数据表的建表DDL文件，也可以通过导入外部文件的方式导入数据模型：

创建包含DDL语句的.sql文件 test.sql：

CREATE TABLE `house` (
 `id` int(10) unsigned NOT NULL AUTO_INCREMENT,
 `address` varchar(100) NOT NULL,
 `number` int(11) NOT NULL,
 `type` int(11) NOT NULL,
 `room` int(11) NOT NULL,
 PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

CREATE TABLE `sofa` (
 `id` int(10) unsigned NOT NULL AUTO_INCREMENT,
 `type` int(11) NOT NULL,
 `size` int(11) NOT NULL,
 PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

CREATE TABLE `user` (
 `id` int(10) unsigned NOT NULL AUTO_INCREMENT,
 `name` varchar(100) NOT NULL,
 `age` int(11) NOT NULL,
 PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=5 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

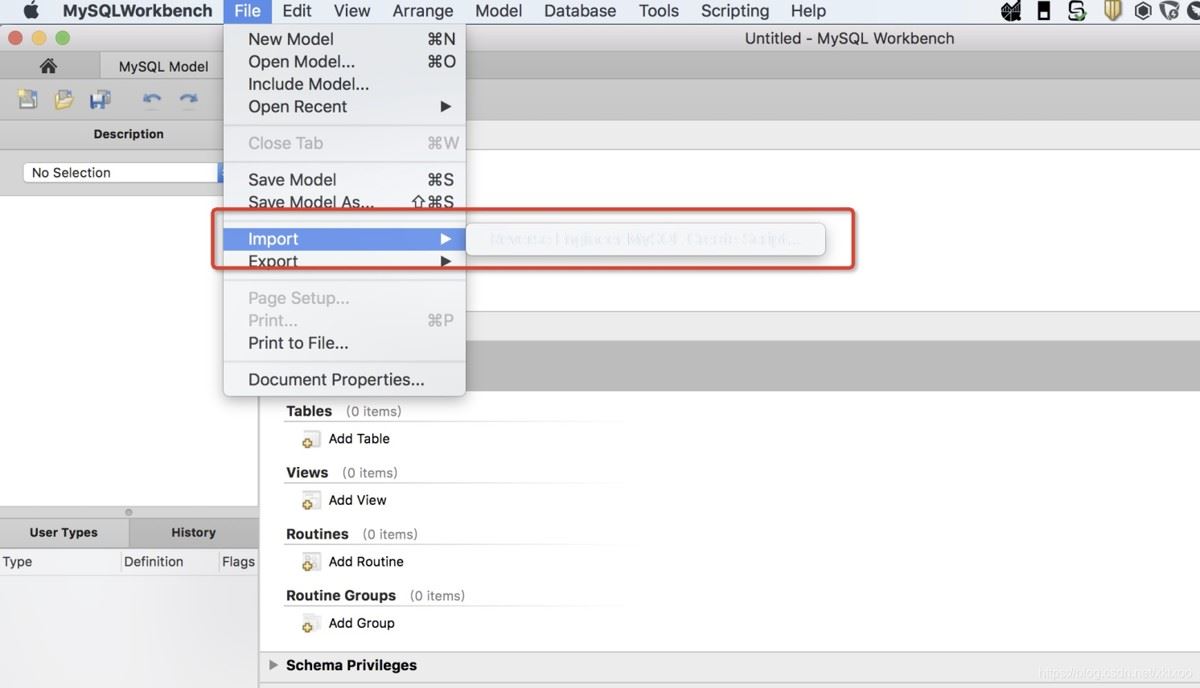

通过file -> import 导入test.sql文件：

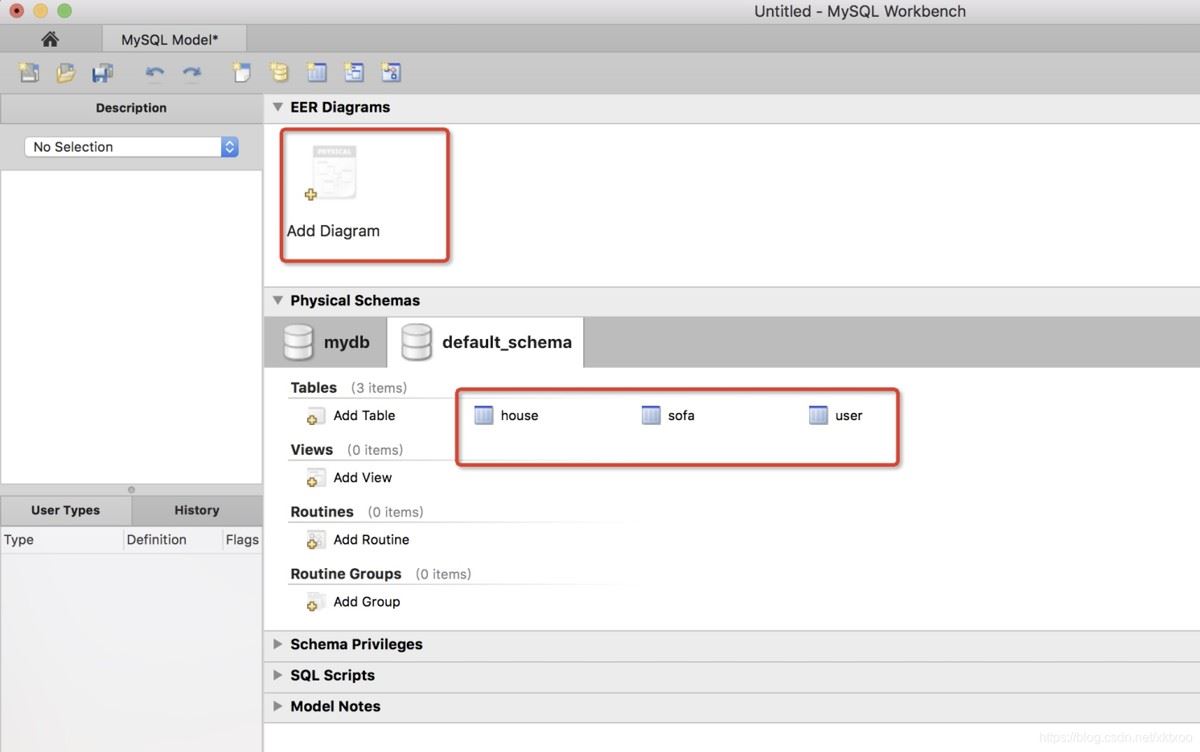

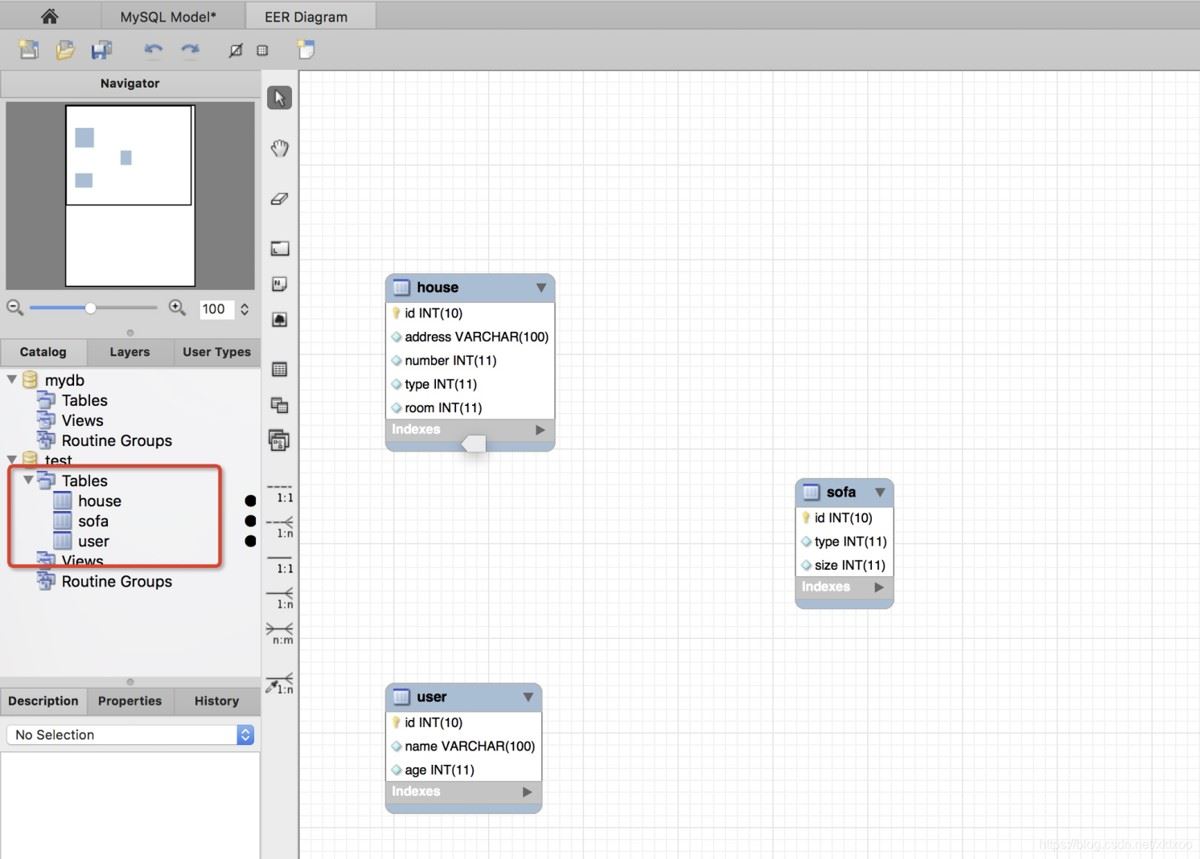

数据模型导入后效果如下，此后可以创建Diagram：

手动创建

除了以上两种快捷创建数据实体模型的方式外，也可以手动创建数据模型：

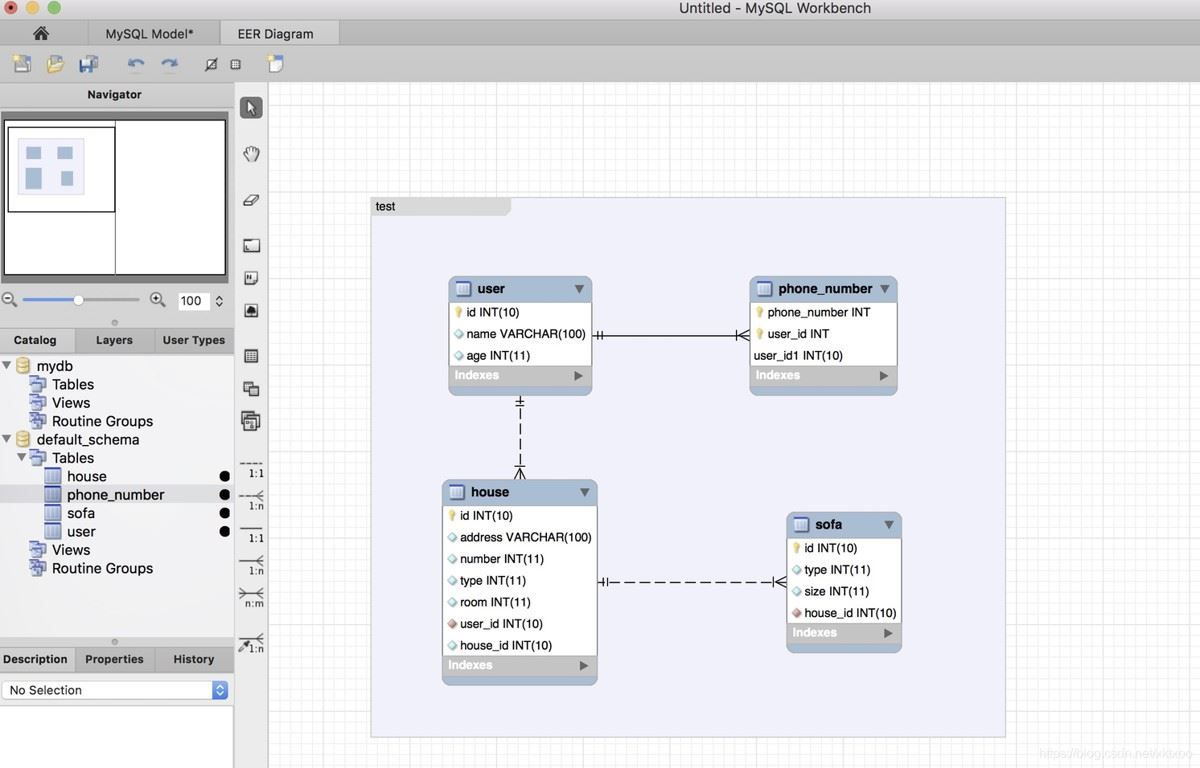

数据实体模型构建后，可以在Diagram中构建实体间的关系图(ER图)：

以上ER图中有两种一对多的关系，它们分别表示identitying relationships和non-identitying relationships。其中identitying relationships是指子表必须依赖主表存在，如电话号码实体，用实线表示；non-identitying relationships指子表不必依赖母表存在，如sofa实体，用虚线表示。

ER模型图创建后，可以导出为jpg、SVG等类型图片。
