为什么网线有100米限制? 信号衰减真相全解析

经常听到大家抱怨：“网线只能跑100米，超过就掉速、丢包、甚至连不上！”今天我就来系统性地给大家分享“网线传输超过100米后，有没有解决方案？”这个经典却实用的技术话题。

以太网（Ethernet）基于IEEE 802.3标准，使用双绞线（UTP/STP）时，通道最大长度为100米（其中水平布线90米 + 跳线10米）。这不是随意定的，而是物理层信号传输的硬限制。

• 信号衰减（Attenuation）：

电信号在铜缆中传播会因电阻、电容、电感而逐渐减弱。衰减值大致与频率平方根和长度成正比：Attenuation (dB) ≈ k × √f × L（k为电缆系数，f为频率，L为长度）。

以1000BASE-T（1Gbps）为例，工作频率高达100MHz，Cat6电缆每100米衰减约22dB。如果超过100米，接收端信号强度低于接收器灵敏度阈值，就会出现CRC错误、丢包。

• 串扰与噪声（NEXT、FEXT、PSNEXT）：

相邻线对之间的电磁耦合会产生近端串扰（NEXT）。Cat5e在100米处PSNEXT余量仅剩约10dB，超过后干扰激增。

• 传播延迟与往返时延（RTD）：

虽然全双工模式下CSMA/CD已不使用，但碰撞域和QoS仍受延迟影响。100米铜缆延迟约0.5μs，超过后抖动增大。

• 标准约束：

TIA/EIA-568-C.2规定永久链路90米 + 通道100米。温度每升高10℃，衰减增加约4%；PoE供电时铜线发热进一步恶化衰减。

实际测试：用Fluke DSX-8000电缆认证仪，在优质Cat6上偶尔能跑到105-120米（1Gbps），但不稳定，且10Gbps仅55米（Cat6a标准）。超过100米必须“破规”。

常见场景：大型工厂车间设备间距150米、仓库监控摄像头200米、校园宿舍到机房300米、工业IoT传感器500米+……这些都超标，必须有方案。

10大实用解决方案（按场景推荐排序）

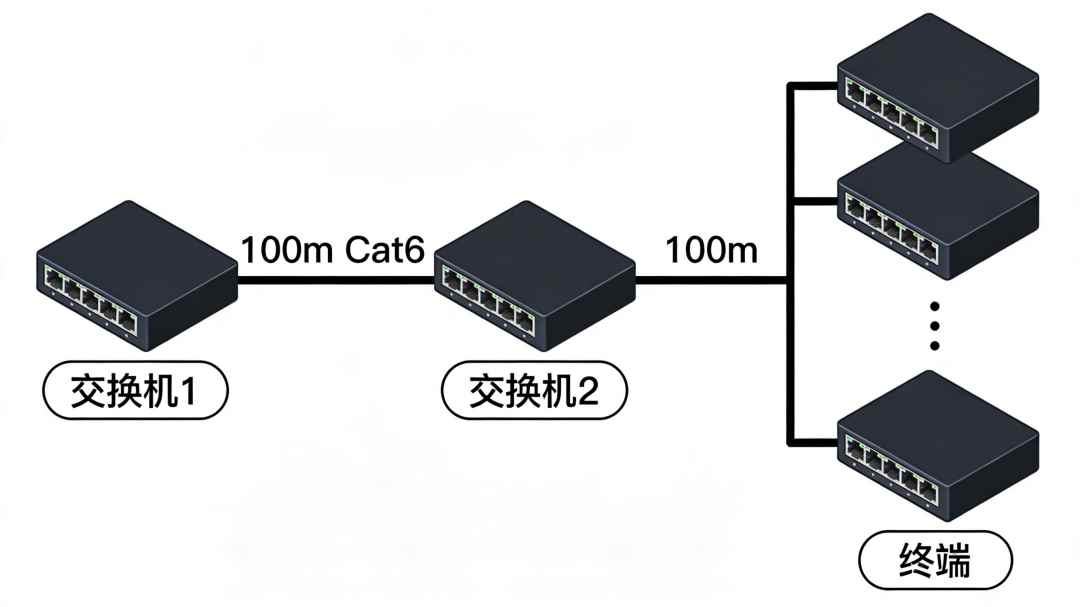

方案1：中间加交换机/中继

最简单可靠，推荐首选

每个100米段独立再生信号，交换机充当中继器（Regenerator）。

理论无限（每段100米），实际受延迟和电源限制，通常5-7段（500-700米）。

支持PoE的用PoE交换机或PoE++ injector

• 优点：保持全速（1G/2.5G/10G）、低延迟（<1ms/跳）、易管理（支持VLAN、QoS）。
• 缺点：每个点需电源和机柜，成本和管理稍高。
• 成本：每100米额外一台千兆PoE交换机约300-800元。
• 适用：企业办公、监控、数据中心骨干。

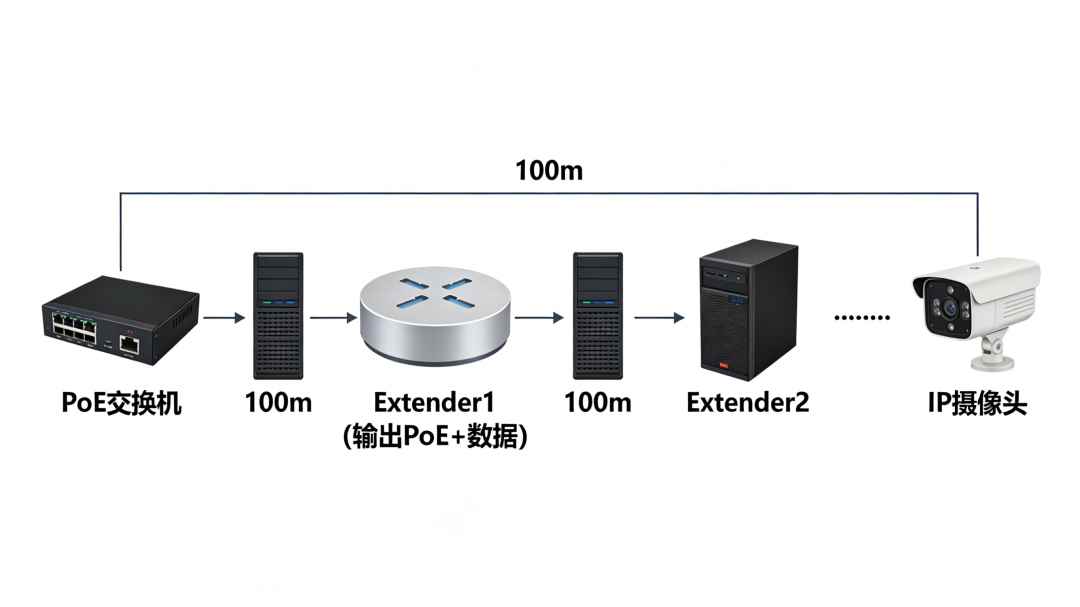

方案2：PoE延长器链式扩展

专治监控/无线AP

专用PoE extender每段再生数据+电源（IEEE 802.3af/at/bt）。

距离：单级+100米，多级菊花链可达300-1000米（Axis Long Range Kit官方宣称1000米）。

实施示例

• 优点：无需额外电源线，一根网线同时传数据+电；即插即用。
• 缺点：速度通常Gigabit，但多级后略降；高温环境需散热。
• 推荐产品：L-com POE1GAT-EXT、OmniConverter系列、国内TP-Link/水星PoE extender。
• 适用：安防监控、WiFi AP、门禁。

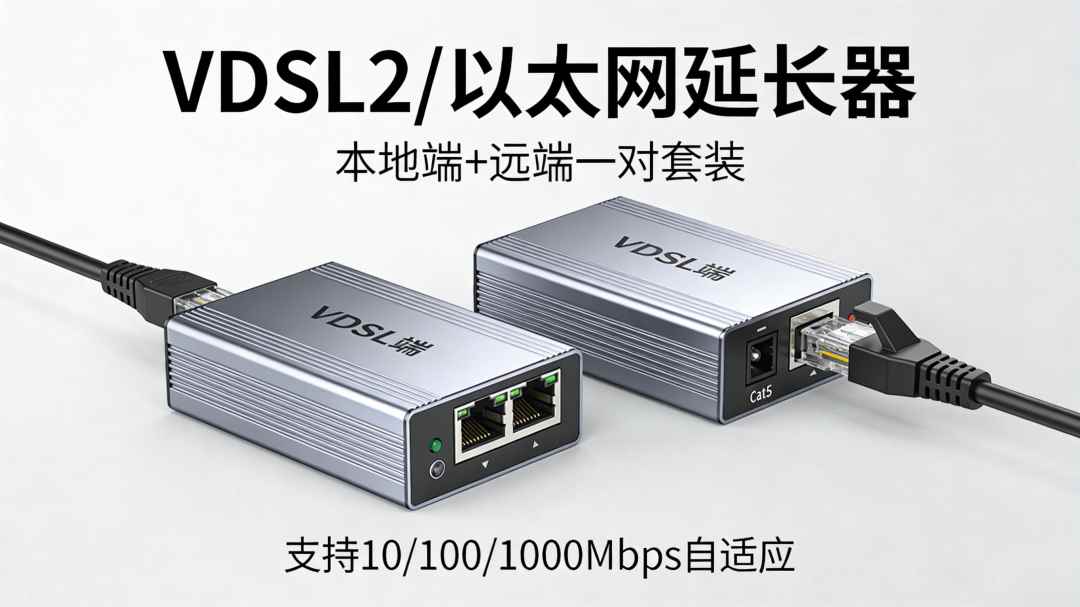

方案3：VDSL2/以太网延长器

利用现有铜缆，最省钱

将以太网信号调制到更高频率（VDSL2最高30MHz），单对或双对传输，补偿衰减并重定时。

距离/速度（典型值）：

• 300米：100Mbps
• 500米：50-80Mbps
• 1公里：10-20Mbps
• 最远可达3公里（10Mbps）。

• 优点：复用旧布线，无需重新拉线；成本低（一对200-600元）。
• 缺点：距离越远速度越低；抗干扰稍差。
• 推荐：StarTech 10/100 Ethernet Extender（800米）、EnableIT系列、Broadcom BroadR-Reach芯片方案（500米100Mbps）。
• 适用：老楼改造、电梯监控、偏远机柜。

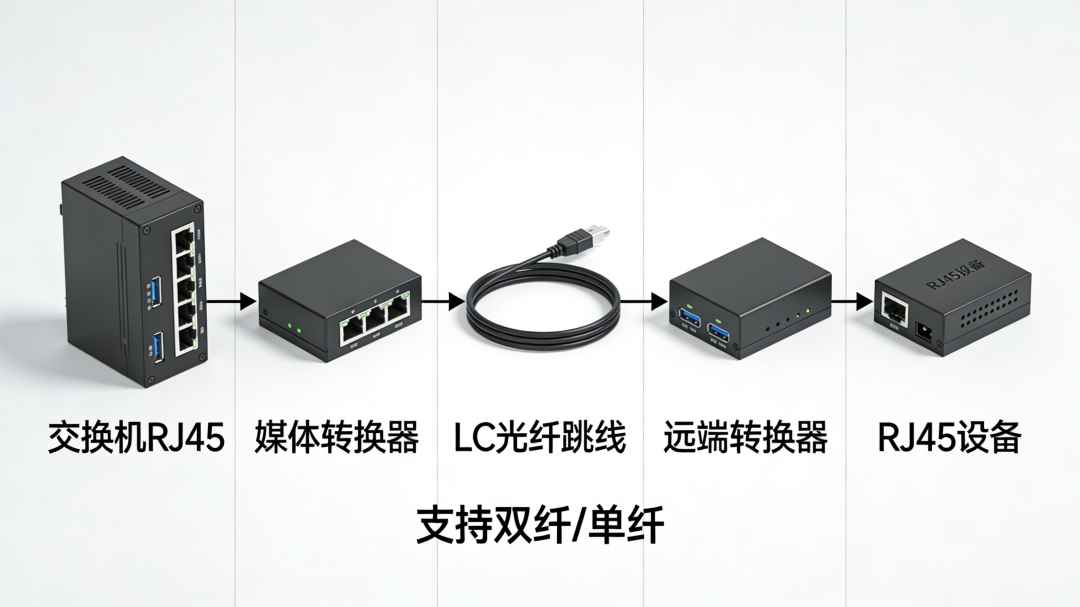

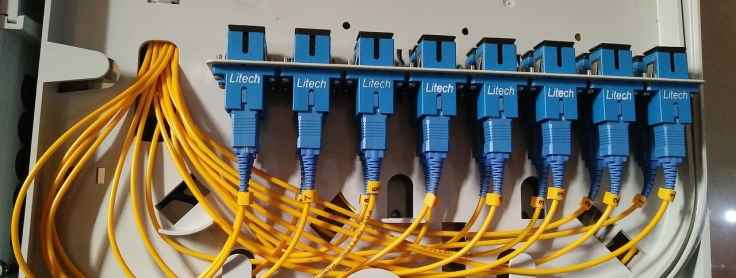

方案4：光纤媒体转换器

（长距离高带宽王者）

铜缆转光纤（SFP/1.25G/10G），光纤几乎无衰减。

距离：

• 多模（OM3/OM4）：550米-2km（1G/10G）
• 单模（OS2，1310nm/1550nm）：10-80km甚至更远。

实施

• 优点：带宽无损、抗EMI/雷击、未来-proof。
• 缺点：初期拉光纤成本高（每米2-5元+熔接）。
• 推荐：Advantech IMC系列（工业级，-40~75℃）、TP-Link/思科媒体转换器、AscentOptics SFP模块。
• 适用：园区骨干、跨楼宇、室外长距。

方案5：专用延长距离铜缆

无需额外设备，适合轻度超标

使用更粗线径（22AWG vs 标准24AWG）、更好屏蔽、更低衰减的“Extended Reach”电缆。

距离示例：

• Panduit TX6ER：1Gbps@150米
• Belden RemoteIP：215米@100Mbps
• CommScope GigaREACH XL：200米@100Mbps
• Anixter UTG20：185米@10Mbps

优点：即插即用，无需转换设备。

缺点：速度/距离折中，价格贵30-50%。

适用：正好超一点的场景（如120-150米）。

方案6：单对以太网（Single Pair Ethernet, SPE）

IEEE 802.3cg（10BASE-T1L）/802.3bw，只用1对线传输。

距离：10Mbps@1公里；支持PoDL（Power over Data Line）供电。

优点：复用旧2线制电缆（RS485/4-20mA改造），工业级。

缺点：速度低（10/100Mbps版本在开发）。

适用：工厂传感器、楼宇自控、汽车/轨道交通。

方案7：无线网络桥接/点对点WiFi

802.11ac/ax + 高增益定向天线，实现无线中继。

距离：视距1-5km（室外），非视距200-500米。

实施：桥接模式 + 5.8GHz频段 + 23dBi抛物面天线。

优点：无需布线，快速部署。

缺点：受天气、障碍、干扰影响；带宽共享。

推荐：Ubiquiti NanoBeam、MikroTik、TP-Link CPE系列。

适用：无法布线的室外、临时项目。

方案8：电力线通信（Powerline）适配器（辅助方案）

用220V电源线传数据（HomePlug AV2）。

距离：同一相线内300-500米。

优点：零布线。

缺点：速度不稳、干扰大、不适合关键业务。

适用：家庭/小型办公室补充。

方案9：混合方案（最推荐企业级）

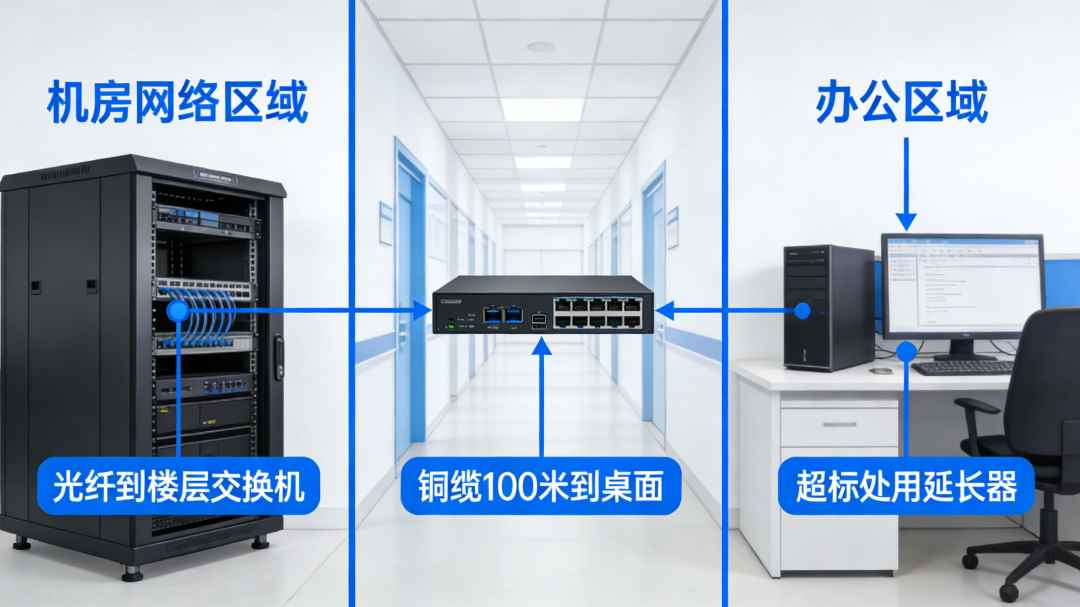

光纤骨干 + 铜缆末端 + PoE extender + 无线补充。例：机房光纤到楼层交换机，再铜缆100米到桌面，超标处用延长器。

方案10：专业工业以太网方案（PROFINET、EtherCAT扩展）

使用工业级交换机 + 光纤环网或SPE，距离+冗余。

解决方案对比

案例分享

案例1：工厂仓库监控（200米）

原方案：拉新网线+电源线，成本3万+。

新方案：PoE延长器链（2级）+现有Cat6，成本2000元，1天搞定，4K摄像头零丢帧。

案例2：校园跨楼宇（800米）

光纤媒体转换器（单模20km模块），千兆全速，抗雷击，运行3年零故障。

案例3：老旧办公楼改造（150米）

优质Cat6a + VDSL延长器混合，复用电话线，节省布线费8万元。

案例4：工业传感器（600米）

10BASE-T1L SPE方案，直接用原有2芯控制电缆，PoDL供电，无需额外电源。
