别再买错用错了! 光纤跳线的分类/特性与购买推荐

最近有同事问我：“跳线不就一根线两头插头吗？怎么这么多类型？”哈哈，这问题问得好！光纤跳线看着简单，分类门道多着呢，用错了轻则衰减大信号弱，重则链路不通烧模块。

今天就系统聊聊光纤跳线的分类。主要从三个维度：光纤类型（ITU-T G系列）、连接器类型、芯数分类。还会提到抛光方式等实用点。

先说说光纤跳线到底是个啥？

光纤跳线（Fiber Patch Cord/Jumper），就是两端带连接器的短光缆，用于设备间快速连接。比起熔接永久链路，它灵活、可插拔，是机房最常见的“耗材”。

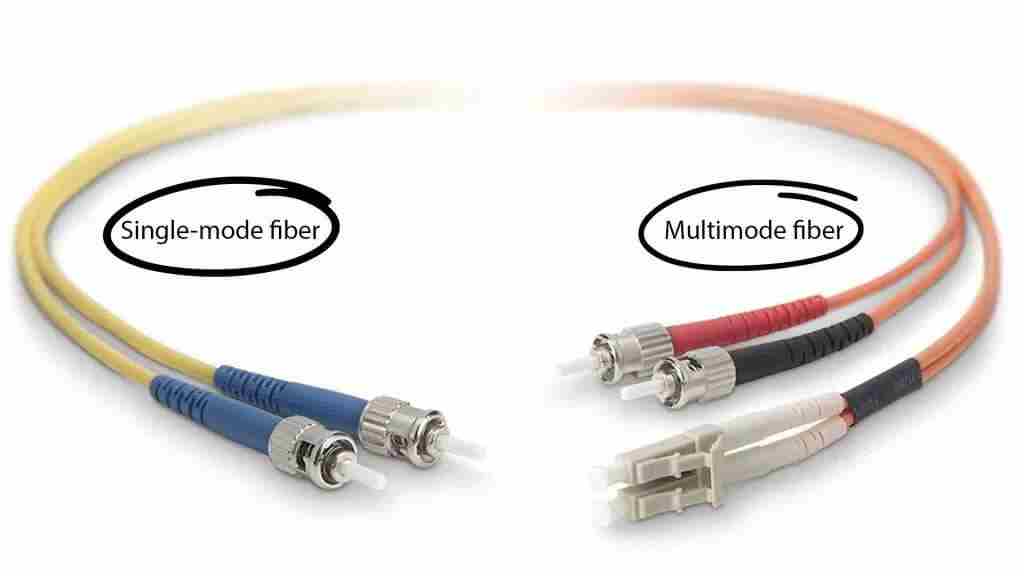

常见长度1-50米，颜色区分单模（黄/蓝/绿）和多模（橙/水绿）。

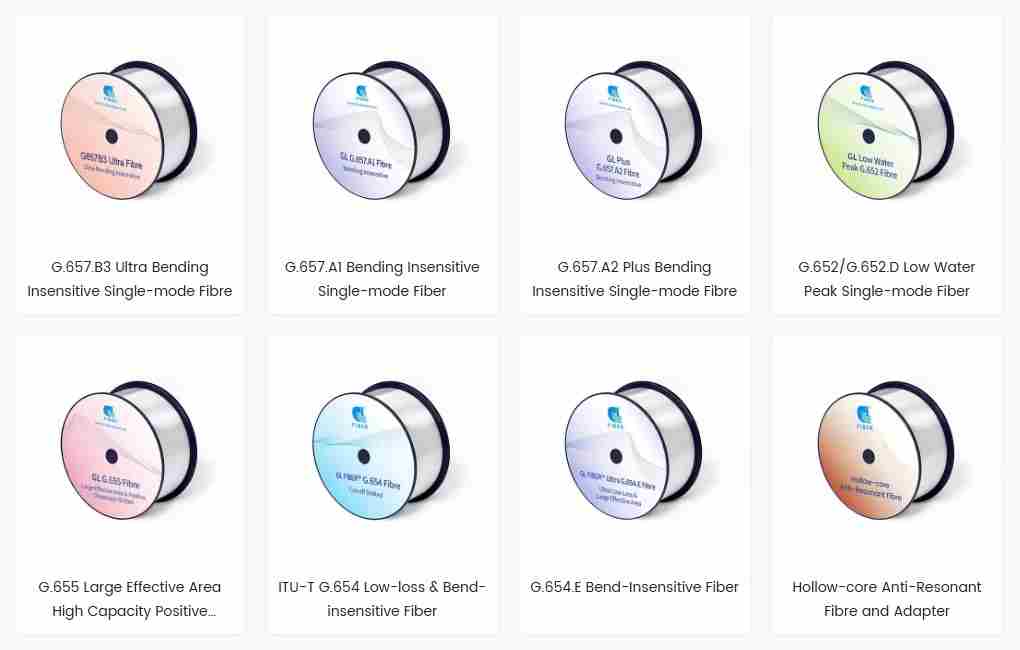

第一大类：按光纤类型分（ITU-T G系列标准）

这是最核心的分类，直接决定传输距离、速率、应用场景。ITU-T定义了G.651到G.657等标准。

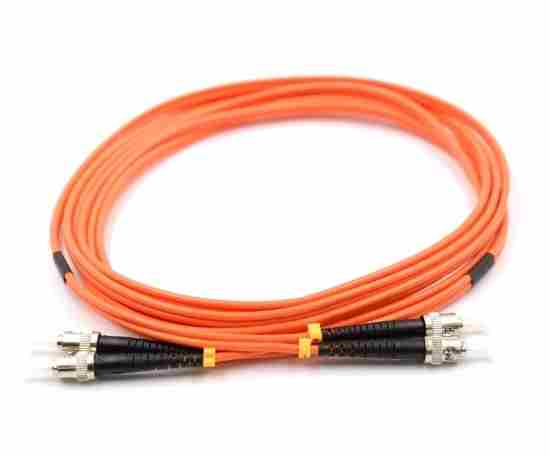

1. 多模光纤跳线（主用G.651）

芯径50/125μm，波长850/1310nm。

特点：光在纤芯多模式传播，距离短（一般300-500米），但成本低、对接宽容。

应用：机房内部、数据中心短距互联、10G/40G/100G多模场景（OM3/OM4/OM5）。

优缺点：便宜、易施工，但距离远了色散大。现在400G以上基本淘汰多模。

我早期机房全是多模橙色跳线，便宜量大，但后来升级万兆就全换单模了。

2. 单模光纤跳线（最常用，G.652系列）

芯径9/125μm，波长1310/1550nm。

G.652：标准单模（STD SMF），最广泛使用。零色散点在1310nm，低衰减。

子类：G.652D低水峰，兼容CWDM/DWDM。

应用：城域网、长途骨干、接入网、数据中心长距。几乎所有室外和长距都是它。

G.653：色散位移（DSF），零色散移到1550nm，适合超长距单波传输。但不支持DWDM（四波混频），现在基本淘汰。

G.654：截止波长位移，低衰减（1550nm仅0.2dB/km），用于海缆超长距无中继。但贵，不支持DWDM。

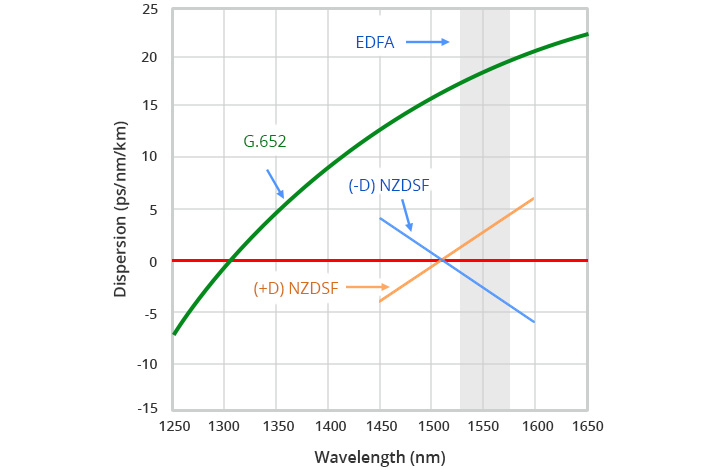

G.655：非零色散位移（NZDSF），小非零色散，抑制非线性，支持DWDM长距骨干/海缆。

G.656：低斜率非零色散，确保宽波段DWDM传输，进一步扩展波长范围。

G.657：弯曲不敏感单模，神器！弯曲半径可小到7.5mm甚至5mm而不增加衰减。

子类：G.657A1（弯径15mm）、A2（7.5mm）、B3（5mm）。

应用：FTTH入户、室内布线，拐弯多不怕断或衰减大。

我现在FTTH项目全用G.657A2，家里布线再也不用小心翼翼绕大弯了。

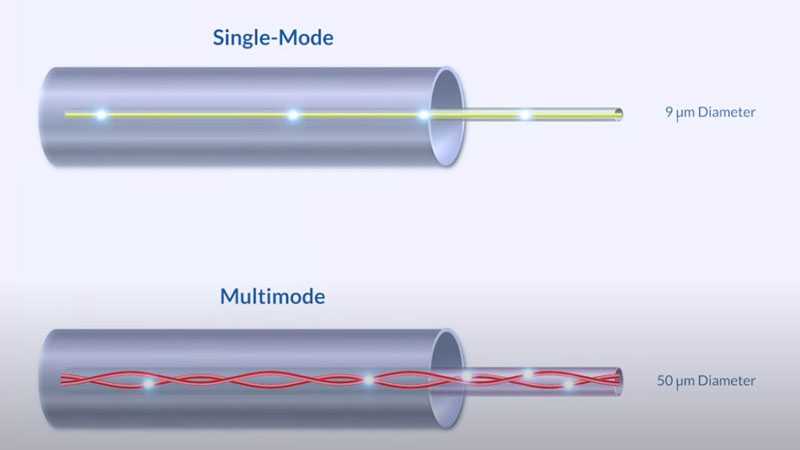

单模 vs 多模核心区别总结表：

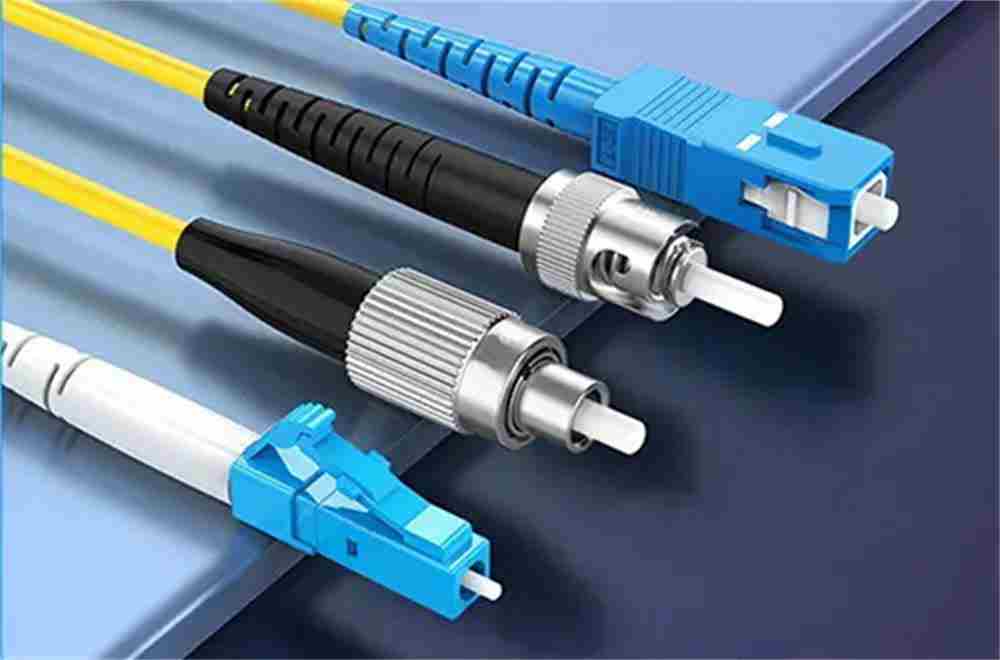

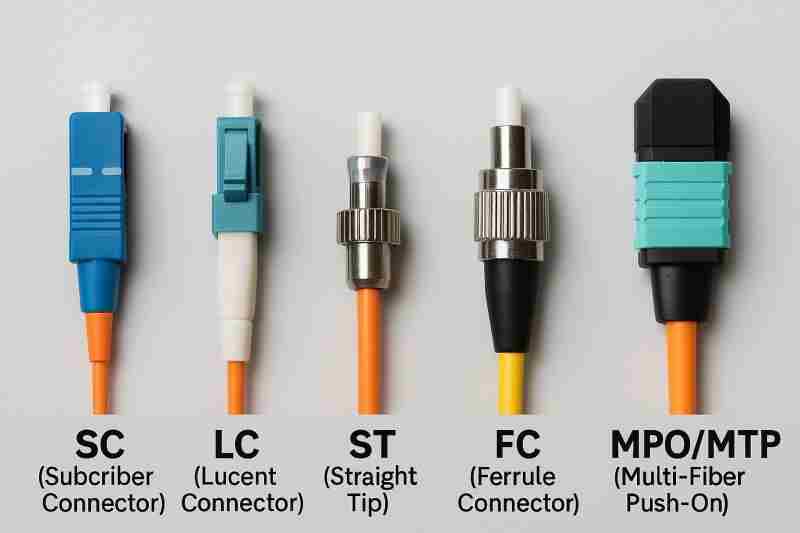

第二大类：按连接器类型分

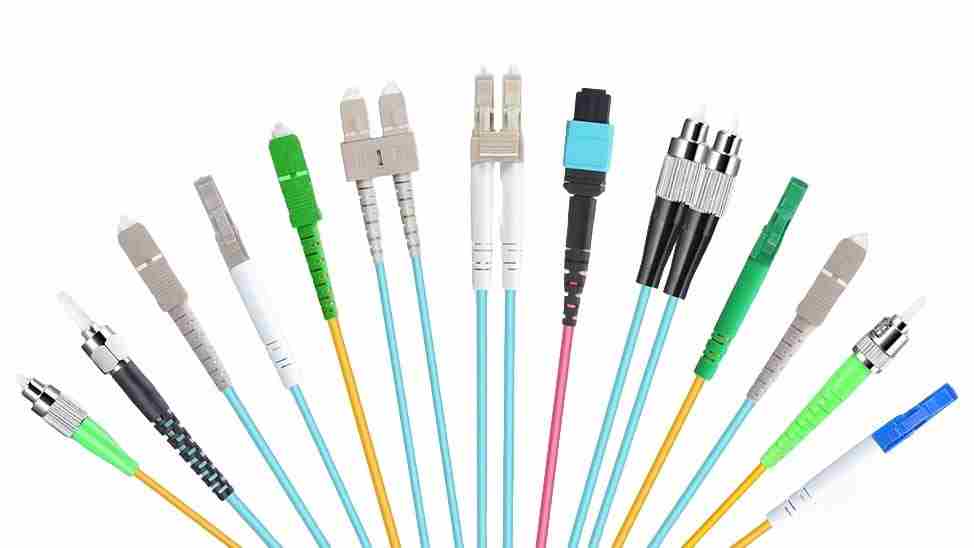

跳线两端头决定兼容性，常见有这些：

• FC：螺纹锁紧，圆形金属头，老设备多（光模块、老交换机）。衰减低但插拔麻烦。
• SC：卡扣方形，推拉式，最常见早期标准。机房配线架多用。

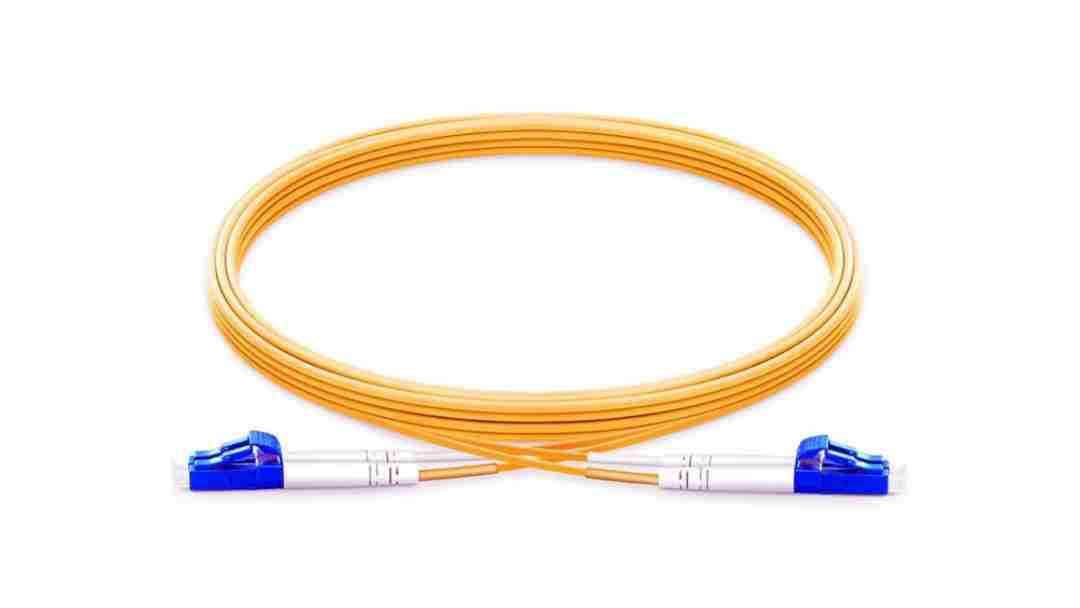

• LC：小方形，密度高（SC一半大小），现在数据中心王者。SFP/SFP+模块标配。

• ST：卡口圆形，老式，基本淘汰。
• MTRJ：小型双芯，老式少见。

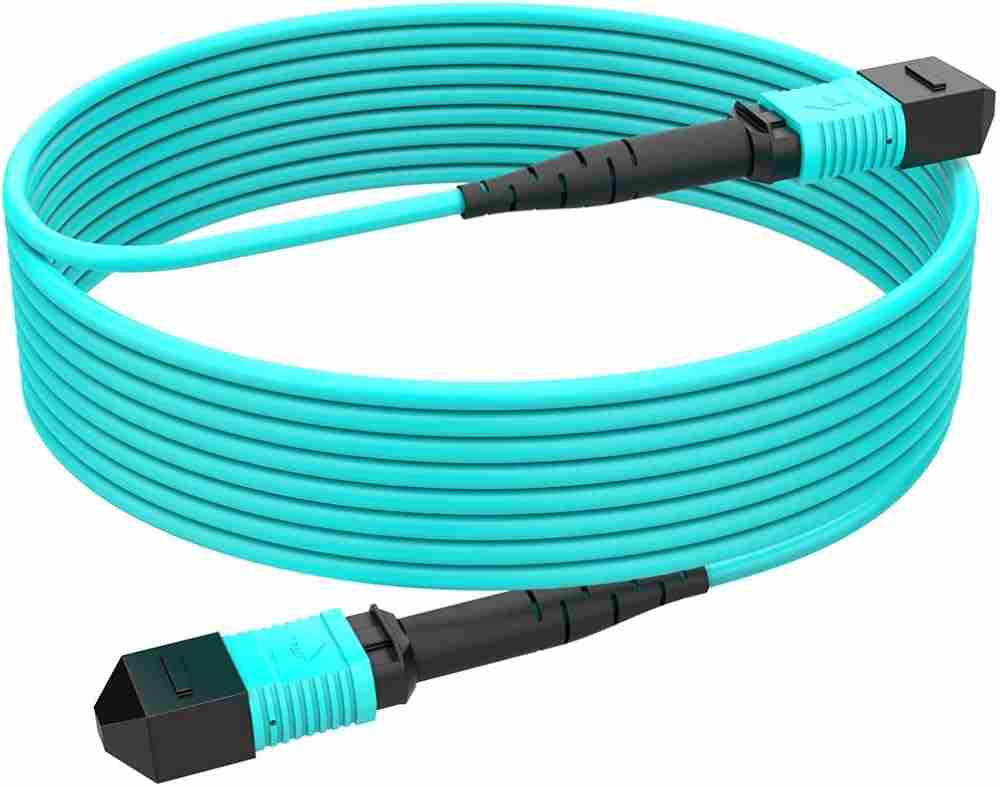

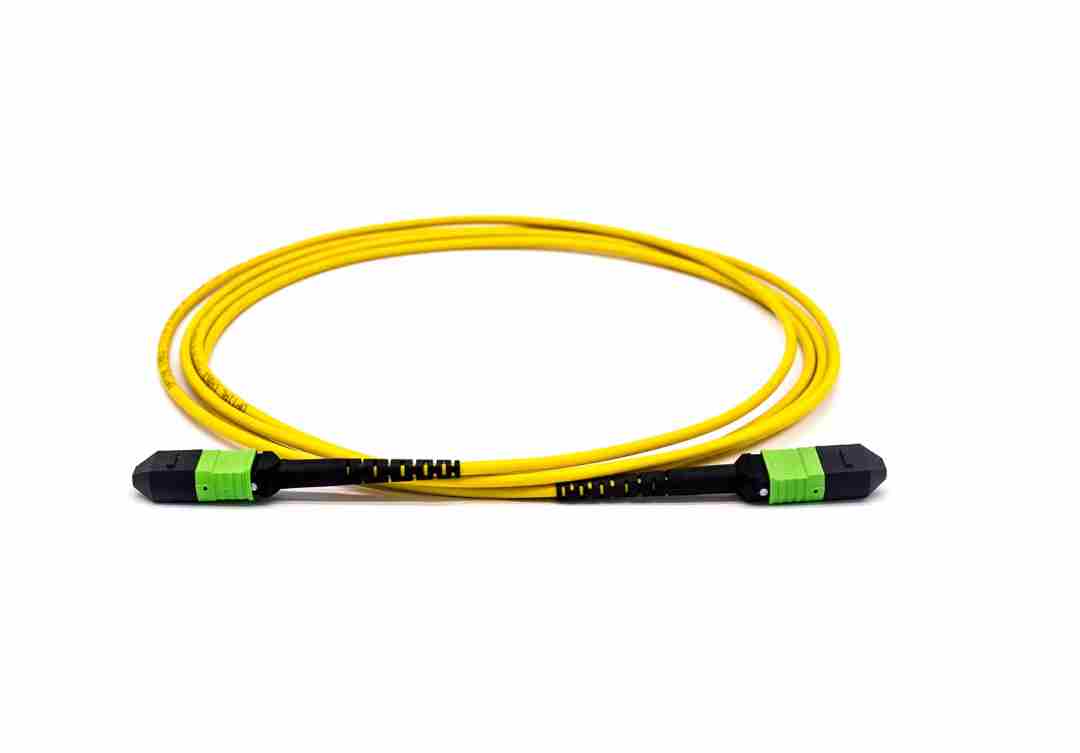

• MPO/MTP：多芯（8/12/24/48芯），高密度并行光互联神器。40G/100G/400G必备。

MPO现在火爆，12芯OM4支持100G，省空间省成本。

另外抛光方式：UPC（蓝头，衰减<0.3dB）、APC（绿头8度角，衰减<0.2dB，回波损耗更好），后者用于对反射敏感的场景（如CATV）。

第三大类：按芯数分

• 单芯（Simplex）：一根纤，只单向传。少见。

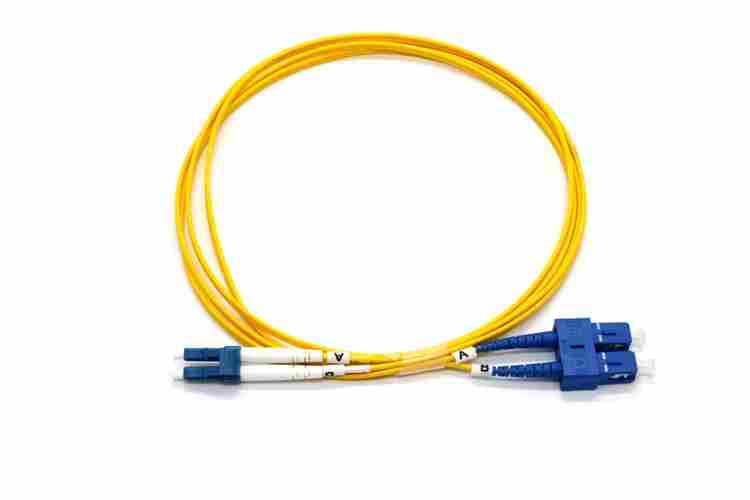

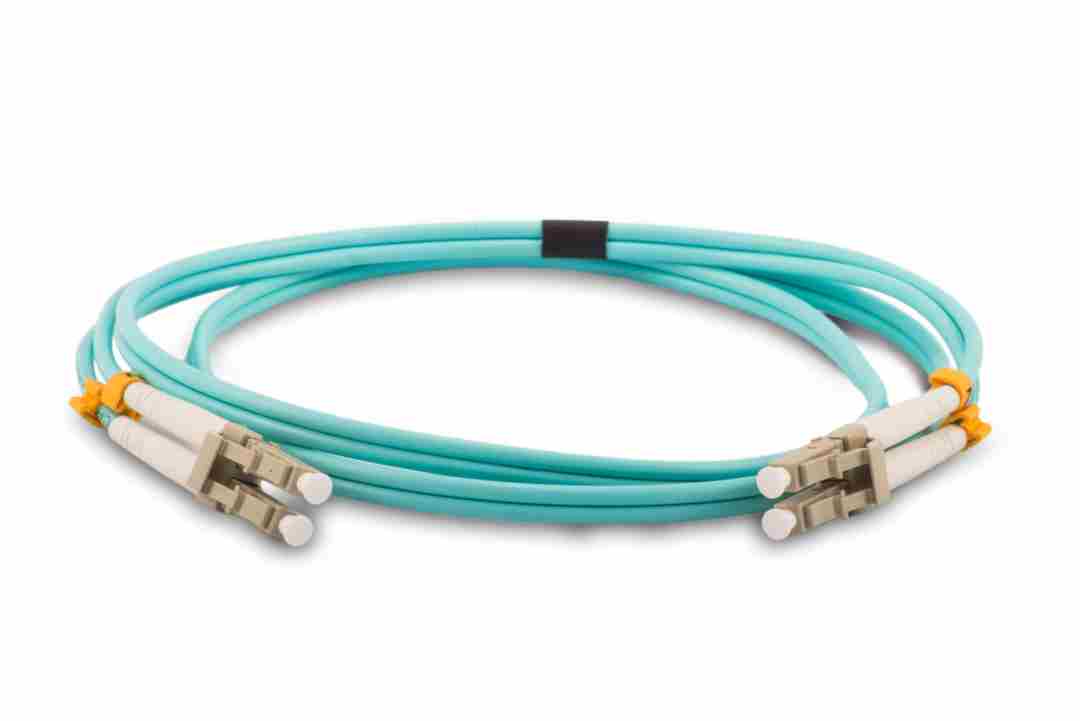

• 双芯（Duplex）：两根纤，双向传。最常见，LC/SC双工跳线。

• 多芯（Ribbon/MPO）：8/12/16/24芯并行，主要MPO头。用于高密度数据中心。

我参与一个400G数据中心项目，全是24芯MPO，机柜背面干净太多。

光纤跳线分类清楚了，采购和布线就不慌。机房整齐、链路稳定，全靠选对跳线。
