ansys钢支架怎么实现静力分析?
发布时间：2016-05-23 10:51:19 作者：佚名
我要评论
我要评论ansys钢支架怎么实现静力分析？在创建钢支架的时候，需要进行受力分析，具体该怎么分析呢？今天我们就来看看ansys对钢支架静力分析的详细教程，需要的朋友可以参考下
该经验为大家分享一篇ansys如何对钢支架静力分析的教程。

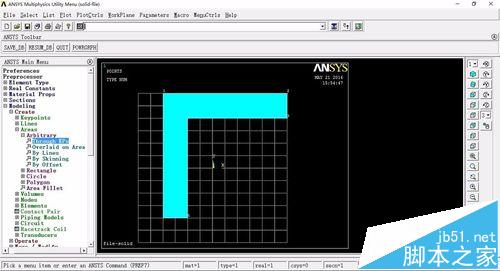

1、之前我们已经分享ansys平面栅格作图该怎么完成?，这篇文章中已进行定义单元类型属性和创建了几何体。接下来要进行受力分析。然后再utility menu--workplane--display working plane，取消显示平面栅格。
2、我们对矩形进行划分网格选择菜单main menu<preprocessor<meshing<meshtool，设置area attributes的属性，默认选项，点击OK。具体看如下经验。

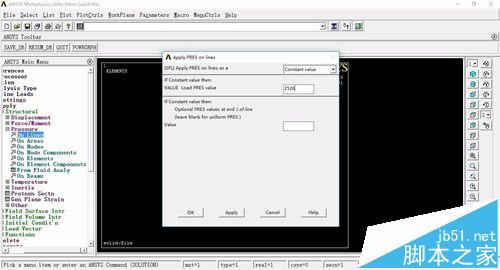

3、施加载荷，在模型的左端施加固定边界条件，main menu --solution--define loads--apply--structural--displacement--on lines在模型的上端施加端部均部压力，main menu --solution--define loads apply--structural--pressure--on lines，压力值为2625.
4、进行求解，main menu --solution--solve--currentLS会同时弹出2个窗口，点击OK即可。

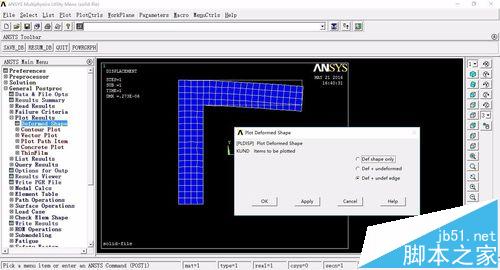

5、mian menu--general postproc--polt result--deformed选择数据类型为ALL item，点击 ... 的图标，选择该模型的rst文件，点击OK
6、查看节点等效应力main meun --general postproc --plot results-- contour plot --nodal solu，选择应力。
