isBIM工具集2014 官方最新版

isBIM工具集是由北京互联立方技术服务有限公司在2012年3月发布的Autodesk Revit软件基础之上的本地化功能插件集。目前版本是2014版本，可以在Autodesk Revit 系列软件的2014版本上运行。

isBIM工具集是一个Revit插件，它提供了一些非常有用的功能，首先，它好像是免费的，但是需要注册，问题申请注册码的邮件发过去好几天了，根本没有回复，开发这个插件的公司是工程咨询类的，安装完成软件后，在Revit界面中出现isBIM工具菜单，应该说大部分功能都是针对机电专业的。

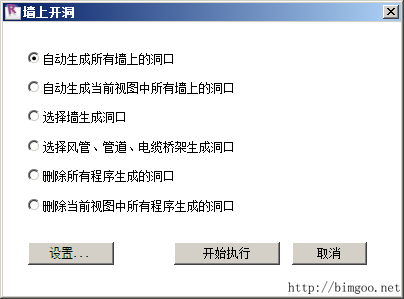

下面分别就这几个功能详细测试，第一个墙体自动开洞功能，这个功能看起来还是很实用的，在机电管线较多的情况下，如果一个个开洞会有很大的工作量，该墙体开洞功能提供了多种自动开洞方式，选择墙体自动生成所有洞口，选择机电管线生成洞口等。

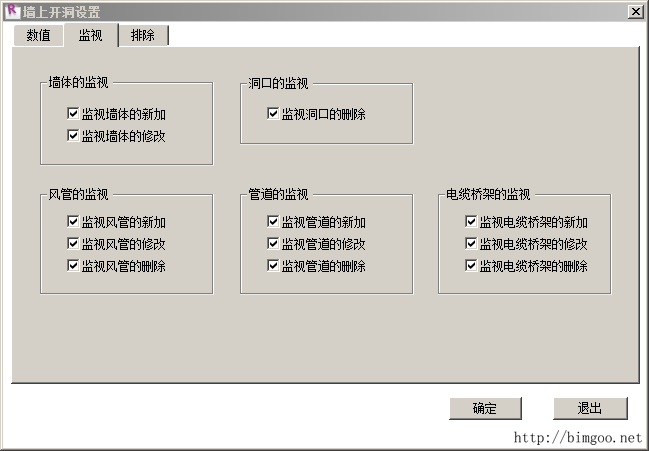

我们还可以对自动开洞进行多种设置，比如设定洞口相对于管道的大小，可以自动根据管线尺寸生成对应的洞口尺寸，还能设置洞口和墙体的关联，当管线更改时，改动可能自动刚更新，看起来功能很强大。

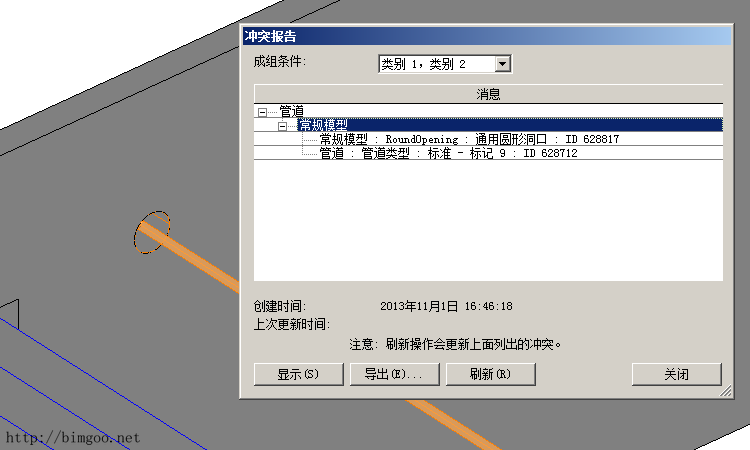

但是，事实上，这个自动开洞功能有很多限制和问题，比如用该功能自动生成管道在墙体的洞口，选择这个洞口和该管道，运行碰撞检测，会发现，Revit会认为两个构件是有冲突的，应该是这个洞口族有问题。

还有一个重要的问题就是，该功能只能在一个文件中使用，它不能识别链接的文件中的构件，就是说它根本没有考虑到专业的协同问题，一般情况下，建筑跟结构模型是由不同的专业的人创建的，应用Revit的一大关键就是专业协同，要么工作集要么链接模型，所以，这个自动开洞功能其实真的没什么实用价值。

第二个功能是管道自动标记，功能简单，自动或者手动标记绘制的管线，当前智能针对风管和桥架，它实用的是类别标记族，相比系统自带的“绘制时自动标记”它可以设定标记的间距，进行多次的标记，而“绘制时自动标记”一段管线只能标记一次。第四个功能创建偏移管道，针对风管和管道，暂未发现在什么情况下有用！

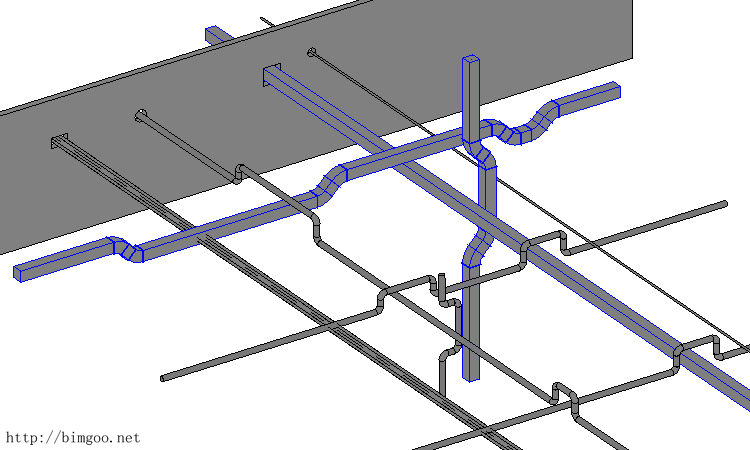

第五个功能管线避让，个人认为这应该是最有用的一个了，尤其是在进行管线综合的时候，一个很大的工作量就是进行这个管线的避让，对于喷淋来说有其如此，它能自动创建管线的生降弯，如下图所示，不管是水平管还是垂直管的避让都可以完成的很完美，但是同样的问题，它也不能识别链接模型中的文件，也就是说没有考虑专业协同问题，不过，自己专业的避让还是可以用该工具方便的完成的，它只针对风管和管道，桥架无法使用。

相比于鸿业BIM提供的管道升降命令，isBIM提供的管道避让无法生成Z型弯，而只能生成U型弯，当然，鸿业提供的是一套完整的BIM解决方案，isBIM仅仅是个工具集而已。

第六个命令多排管自动标注，它使用的是管道标签族，自动标注多跟并排的管道，只能在平面视图中使用，事实上，Revit2013之后的版本在三维视图中也能使用该标签对视图进行注释，所以，如果不能再三维图中使用那么它还是不太完美。

下面是三个命令分别是布置喷淋头、连接喷淋支管、生成P型存水弯，布置喷淋头的时候要选择房间，建筑要先放置房间信息，出发点是好的，但绝对是硬伤，因为现阶段还没有涉及这些虚拟的信息，当前所谓的BIM仅仅是停留在三维实体模型的阶段，也许以后有用，但现阶段用不到，因为根本没法用。

它提供的碰撞检测是一个很搞笑的命令，只能针对风管、水管跟梁的碰撞，运行后在碰撞部位显示一个椭圆的标记，经过测试，这个椭圆的标记是三维模型线绘制的，你运行几次该命令就会生成多少个椭圆，在Revit中已经亮显了碰撞的构件，不知道这个功能是出于什么考虑，且不说能够应用的构件这么单一。

这个局部3D视图跟COINS Section Box插件提供的功能几乎完全一样，鸿业BIM和橄榄山快模同样提供了该功能，貌似很吃香的样子。

2013 isBIM工具集2012版本目前主要功能集中在Revit MEP及Revit Architecture两个模块，

主要功能包括：

* 自动标注墙厚；

* 实现同心圆弧标注；

* 风管、管道的自动、手动标记；

* 管路避让功能；

* 批量布置喷淋头、与支管连接等；

* P型、S型存水弯的生成及布置；

* 批量多管并排标注；

* 碰撞检测信息显示；

* 创建偏移风管、管道；

* 批量添加保温层厚度；

* 局部3D剖视图功能。

isBIM工具集是一个免费插件，但是使用是要注册的，你需要把插件生成的授权码发到指定邮箱，然后用收到的注册码注册，不过邮件发出去，两周时间才收到回信，这速度实在不敢恭维。

用户下载和安装软件之后，根据程序指示，需要发邮件到以下邮箱取得授权码 technical.rel@dongjingty.com.cn，　　就软件使用功能需要咨询的，也请发邮件到该邮箱。
