诺基亚5110液晶屏驱动

  • 软件大小：3.15MB
  • 软件语言：简体中文
  • 软件类型：国产软件
  • 软件授权：免费软件
  • 软件类别：其它驱动
  • 应用平台：Windows平台
  • 更新时间：2015-12-12
  • 网友评分：
360通过 腾讯通过 金山通过

详情介绍

此款驱动是诺基亚5110液晶屏驱动程序，大家可以使用DSP28335来驱动NOKIA 5110液晶显示屏，本代码已经验证通过，给大家提供一个参考。Nokia5110是一款经典机型，可能由于经典的缘故，旧机器很多，所以很多电子工程师就把旧机器的屏幕拆下来，自己驱动Nokia5110，用于开发的设备显示。

诺基亚5110特色：

1)性价比高，LCD1602可以显示32个字符，而Nokia5110可以显示15个汉字，30个字符。Nokia5110裸屏仅8.8元，LCD1602一般15元左右，LCD12864一般40~70元。

2)接口简单，仅四根I/O线即可驱动，LCD1602需11根I/O线，LCD12864需12根。

3)速度快，是LCD12864的20倍，是LCD1602的40倍。

4)Nokia5110工作电压3.3V，正常显示时工作电流200uA以下，具有掉电模式，适合电池供电的便携式移动设备。

硬件连接方法：

首先，看一下硬件（仅供参考，读者已对自己的硬件很熟悉，可以直接跳过。）：

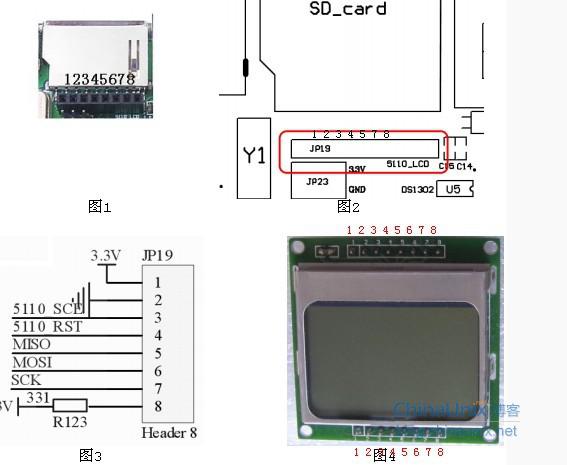

说明：图1： 排针从左至右1到8位。图2： 5110接口在板子中的区域。图3： 8位排针 对应连接5110液晶屏相应的引脚。图4： 5110液晶显示屏对应8位排针JP19的插入方向。再看一下我的板子的原理图：

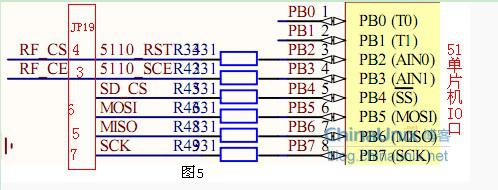

图5中，显示了8位排针JP19（即5110液晶屏的引脚）其中的5根与51单片机（本人的为STC89C516RD+）的PB I/O口的连接方式：
5110_RST    <---> PB2(P1.2)

5110_SCE    <---> PB3(P1.3)

MOSI(sdin)  <---> PB5(P1.5)

MISO(dc)    <---> PB6(P1.6)

SCK           <---> PB7(P1.7)
这样，我们知道了用51单片机中的I/O口和5110引脚的链接方式。
