xNormal(次世代游戏制作工具) v3.19.3b 64位 官方最新安装版(附烘焙流程)

xNormal(次世代游戏制作工具)是一款非常不错的次世代游戏制作工具，xNormal最主要的特色就是烘托速度快，是一般MAX.MAYA等的几倍速度，现在已成为各大游戏公司的必备软件，xNormal界面简略，支撑中英文，其中简直一切的贴图都包括一个MIN／MAN烘托选项，能够用来操控光线的明暗，新版xNormal能够烘焙高模的法线、置换、环境光、bent法线等纹路信息，以用于低模中。，需要的朋友欢迎前来下载使用！

Xnormal安装方法：

安装前将杀毒软件关闭，因为其一些安装码无法被杀毒软件识别。

然后再安装的时候，其安装的目录应该是在C:Program FilesSantiago OrgazxNormal3.17.5目录里面。

Xnormal使用方法：

1、右侧的按钮可以导入高模以及低模，这款软件可以将高模中的信息烘焙到低模的各种贴图中，右键可以加载和移除模型

2、在低模的选项smooth normal有三种选择，use exported normals可以识别三维软件中指定的模型的软硬边，average normals会将所有的法线软化，harden normals会将法线硬边化，一般这个选项都选择第一个use exported normals

3、Maxium frontal/rear ray distance 可以决定低模读取超过自身范围多少的高模的信息，这个数值稍微大一点可以获得更多的高模细节，但是该数值过小或者过大会出错，use cage可以在三维软件中编辑导出低模的cage文件在xnormal中使用，能得到比较精确的烘焙

4、Bake前要在baking option中指定输出贴图的路径

5、在选择高模的板块中，有base texture to bake的选项，可以将在其他软件中给高模上好的颜色bake到低模中

6、size决定输出贴图的尺寸;edge pedding代表贴图超出UV边界多少个像素(这个值得大小根据贴图的尺寸来，一般不宜过大，贴图稍微超出UV边界一点可以避免一些错误黑边的出现);bucket size是xnormal在烘焙贴图过程中渲染方框的大小，本人习惯设置成512;renderer可以有两种模式， default bucket renderer是CPU渲染，速度上比较慢，optix/CUDA renderer是GPU渲染，速度很快但比较容易出错;antialising是贴图抗锯齿效果，开高了比较慢 (如果贴图是2048像素想要达到好的抗锯齿效果，可以先烘焙4096抗锯齿为1的贴图，然后Photoshop改图片大小至2048，会比直接在xnormal中开高抗锯齿烘焙2048的贴图要快)

7、点击图中绿色的图标可以打开每种贴图的选项，在normal map的选项中swizzle coordinates代表计算烘焙法线贴图的坐标系，maya和marmoset用的是Y+，3ds max和udk用的是Y-; tangent space是法线的类型，如果不选这个选项xnormal会生成world space normal

8、AO贴图烘焙的选项中，rays是AO烘焙的采样值，该数值越高贴图质量越好同时烘焙速度越慢;spread angle是通过角度去计算AO，该数值过大或者过小都会导致AO贴图效果出错，一般150是一个比较好的数值;allow 100% occlusion一般关掉，开启有的时候会出错;ignore backface hits开启;jitter是可以给AO加噪点，关掉比较好

9、bake AO的时候需要调整一下模型的cage，要打开3D viewer去观察，选择run windowed，窗口化显示，然后点lauch viewer

10、show cage可以显示cage，然后edit cage可以对cage进行调整，cage global extrusion 可以整体的放大cage直到它完全盖过高模，selection extrusion只向法线方向外移动选中的点，鼠标中键可以选择点，全部调整好后可以点击右边的save meshes

存储的时候会有两种不同的文件类型，选择SBM能得到比较好的效果

在128rays的情况下bake出来的ao会比较多噪点，可以考虑将rays调高

如果想要改变模型的尺寸的话可以在下方default mesh scale处改，这样每回导入的模型都继承了相同的尺寸信息，不用每次都手动调整

11、另外一种使用cage的方式是在external cage file这里导入一个obj文件，可以在maya中在原始的低模上复制一个新模作为cage，可以对该cage进行缩放以及调点但是模型的布线以及UV不能被改动

12、Xnormal bake出来的normal map最好使用photoshop中的xnormal插件 xnormal normalized这样可以使normal map更加干净并且避免了一些细微的错误填写图片摘要(选填)

13、Xnormal 可以把高模上面的颜色信息bake到低模上面，在其他三维软件在高模上绘制好贴图后，导出OBJ文件，高模上面的颜色信息可以得到保留

bake的时候选择bake highpoly‘s vertex colors，在该选项中可以改背景颜色，一般改成黑色，默认是白色

选择高模的区域中ignore per-vertex-color要关闭，否则自动忽略了高模的顶点着色

14、在photoshop中给贴图加edge padding的方法，先ctrl选中channel中的alpha通道

然后点击该图标给其一个layer mask，紧接着右键apply layer mask

然后找到photohshop中Xnormal插件那一栏，点击dilation

会出现一个这样的窗口，上面的radius代表edge padding的像素，选择好了点击update 然后点击do it就可以

Xnormal特色：

几乎所有的贴图都包括一个MIN/MAN渲染选项，可以用来控制光线的明暗。新版可以烘焙高模的法线、置换、环境光、bent法线等纹理信息，以用于低模中。

xNormal包含完整的C++ SDK，并附带有一个OpenGL/Direct3D交互3D浏览器。

xNormal支持众多的模型以及图片格式，此外还支持许多高级的参数，如object/tangent space、multipart loading、swapping coords等。

Xnormal烘焙流程：

1、准备模型：烘培需要对应好的高模和低模，模型最好象普通渲染样保证匹配，如果有多个部件交叉叠放一起，需要分开否则可能出现部分错误。xNormal烘培是基于优秀的GI光线，不需要我们对光线阴影色调操心而保证准确。

调用的模型支持多种格式，最常用和通用的是OBJ，用MAX的还可以使用SBM格式，包含支持的更多信息，也方便导入导出。

2、装载模型：第一项装载高模，第二项装载低模，顺序应该是不影响的且可以装载多个，进行选择使用。

3、烘培设置：选择文件保存路径。图片大小，需要的烘培项。经过测试烘培最好的是法线和AO(翻译的文字为四周锁柱?)，法线有几种形式，可以对应不同的引擎和作为其他贴图的参考。出血量、抗锯齿等普通情况下可以保存默认。点击下角最大的引起地图按钮，等待几分钟，烘培完成。

4、各种贴图转换工具，可以得到细节、法线、AO、高光等贴图

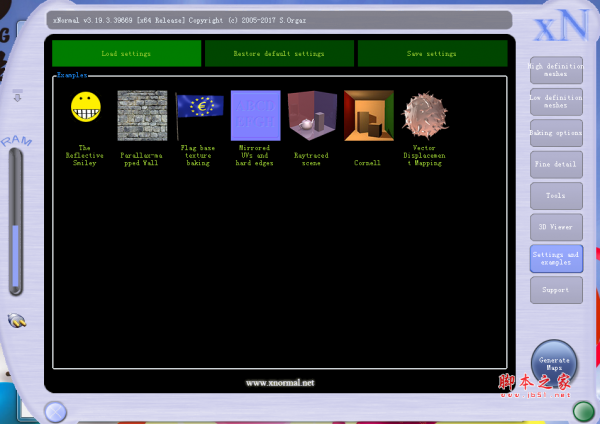

5、工具自带了一些例子，可以3D查看。自己烘培好的模型也可以调用，可以看到低模上保持高模细节，以及其他次世代游戏中看到的DX效果。
