惠普阵列ACU工具(HP Array Configuration Utility) 8.70.9 官方版x64

ACU 是在 HP Smart Array 控制器上配置阵列的主要工具。其界面有三种形式：ACU GUI、ACU CLI 和 ACU 脚本。在控制台模式下打开 ACU CLI 所需的命令的语法取决于所使用的操作系统。

对于 Microsoft Windows，输入以下文本：C:\Program Files\Compaq\Hpacucli\Bin\hpacucli.exe

1. 在本地服务器（主机） 上，单击开始， 然后选择程序>HP System Tools>HP Array Configurationn Utility>Setup HP Array Configuration Utility。

随后将显示 Execution Mode（执行模式）屏幕。

◦ 如果选择了 Remote Service Mode（远程服务模式），则继续进行步骤 2。

◦ 如果选择了 Local Application Mode（本地应用程序模式），则选择 Remote Service Mode（远程服务模式），重新引导服务器，然后继续进行步骤 2。

2. 在远程服务器上，打开浏览器。

3. 将以下文本输入远程浏览器的地址字段（其中 servername 是主机的名称或 IP 地址）：

//servername:2301随后将打开 System Management Homepage 的登录屏幕。

4. 输入登录凭据：

◦ 如果使用的是 System Management Homepage 的 2.0.0 版或更高版本，则使用操作系统的用户名和密码。

◦ 如果使用的是 System Management Homepage 的早期版本，则使用 WBEM 用户名和密码。

随后将打开 System Management Homepage。

5. 单击屏幕左侧的 Array Configuration Utility。

随后 ACU 将打开，然后扫描远程服务器并检测控制器。 此过程最长持续 2 分钟。控制器检测完毕后，Controller/Device（控制器/设备）菜单上将出现这些控制器。

6. 配置控制器（第 27 页的配置控制器）。

配置完毕后，继续进行下一步。

7. 要在此服务器上以 Local Application Mode（本地应用程序模式）操作 ACU，请执行以下操作：

a. 单击开始，然后选择程序>HP System Tools>HP Array Configuration Utility>Setup HP Array Configuration Utility。

b. 当显示 Execution Mode（执行模式）屏幕时，选择 Local Application Mode（本地应用程序模式）。

c. 重新引导服务器。

8. （可选）要使新创建的逻辑驱动器可存储数据，请使用操作系统的磁盘管理工具创建分区并格式化驱动器。

解决方案

硬件环境：HP Proliant ML370 G6 + HP Smart Array P410i Controller+256MB cache+battery。

软件环境：Araay Configraiton Utility 8.30.5.0。

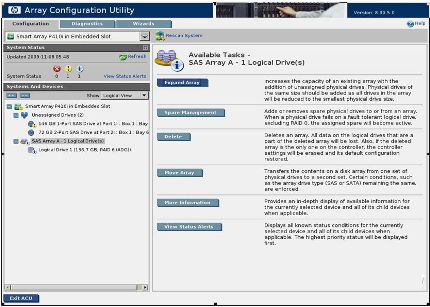

1. 首先登入ACU工具，选中要扩容的Array，右侧点击Expand Array。

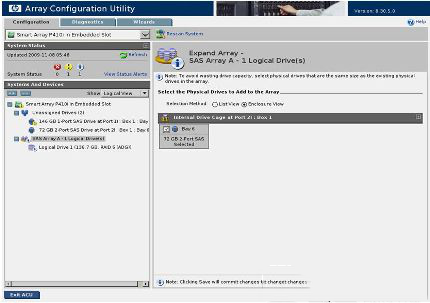

2. 选择要扩展的硬盘，点击Save。

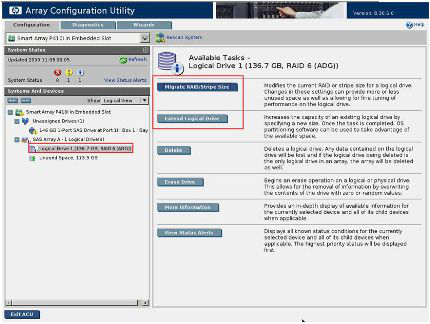

3. 选中要扩展的Array下面的要扩展的逻辑卷，点击右侧Extend Logical Drive。

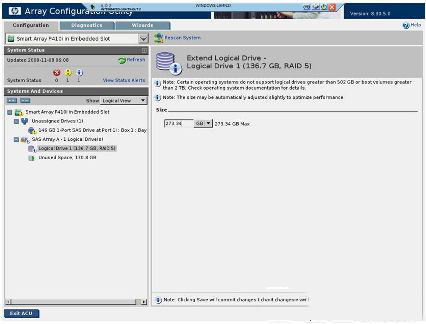

4. 输入扩容完成后所需的容量，点击Save。

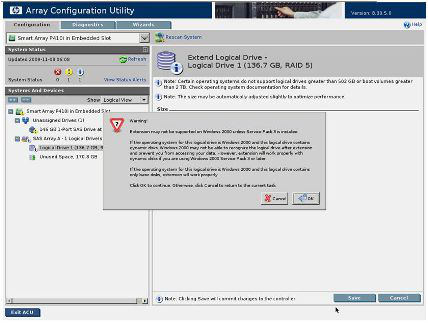

5. 提示信息，如果是windows 2000操作系统，要求最小版本为SP3以上。

6. OK，扩容完成。

一种是基于阵列卡的ORCA阵列配置工具；另一种是基于Smart Start光盘的ACU阵列配置工具。
如下是利用Smart Start光盘的ACU阵列配置工具，在离线状态（非操作系统）下配置阵列的过程：
1. 开机自检放入Smart Start光盘引导，第一步选择语言和键盘类型。
2. 同意协议。
3. 点击Maintenance。
4. 点击HP Array Configuration and Diagnostics。
5. 左上角选择要配置的阵列卡，硬盘连接到哪块阵列卡就选择哪块阵列卡。
6. 左侧选中阵列卡，右侧点击Create Array。
7. 在所需的空闲硬盘前面打勾，点击OK。
8. 左侧选中创建好的Array，右侧点击Create Logical Drive。
9. 设置Raid级别，条带大小，容量大小，阵列加速功能等参数。点击Save保存。
