Hyperlynx 9.4是一款非常好用且功能强大的仿真设计和分析软件，该软件可以将信号和电源完整性分析、3D电磁解析和快速规则检测（DRC）集成到一个环境中，为专业的工程师提供了一整套的完整分析技术，是您进行PCB电路板设计的不二选择，新版本的Hyperlynx还集成了全新的功能，需要此款工具的伙伴们欢迎前来下载使用。

软件特色

基于普及性的HyperLynx信号完整性/电源完整性(SI/PI)应用程序，为工程师提供一套完整的分析技术，让其能够进行任何类型的高速数字电路板(PCB)的设计工作。

HyperLynx提供广泛的底层仿真引擎，能够让使用者进行快速/交互式且完善的向导模式分析的图形化使用者介面(GUI)，建立一个能在简单易用的环境中高速性能部署的新标准。

HyperLynx 9.4 可在一个应用中提供2D/3D和电源完整性分析，且使用相同的用户介面。

用户可在前一分钟模拟一个关键SERDES通道，然后下一分钟(通过选择一个新的功能表项目)切换到一个大型电源网路的去耦分析。

Mentor投注入大量资源于HyperLynx分析技术，尤其是互连建模方面。该产品现将超高速几何提取引擎和高级材料建模(宽频电解质、铜的粗糙度等)相结合，以便进行高度准确的仿真。

SERDES技术采纳了大幅度的数字信号传输使用的频率，即便像第三代PCIe这样的主流协议都能以8 Gb/s的速度高速运作。

新版 HyperLynx提供了高级的电磁解析器(包括全波3D)，可让使用者紧跟日益快速的SERDES技术的步伐。

3D引擎是深度集成的，因此使用者不需学习全波解析器环境中纷繁复杂的内容。集成可确保通过信号和电源结构几何，形成电磁(EM)埠运行仿真，以及S参数结果整合到时域仿真，而所有这些都是自动完成的。

新版HyperLynx添加了多个引擎：两个2.5D解析器、行业中最快速的DC/IR压降仿真器和一个快速准静态3D解析器，以便提供一套完整的电源完整性功能。

这些功能与HyperLynx的信号完整性功能在同一个应用中并存。

第二个更为高级的2.5 D解析器能够进行纯电源和信号电源混合建模，假设存在同步开关噪声(SSN)以增加SI仿真的精度。

仿真PCB信号布线和供电的每个细节需要付出巨大努力。

通过从原始的仿真功能转换到标准接口和协议(如DDRx内存和100 Gb/s以太网SERDES)的特殊要求，可减轻使用者负担并针对所有接口提供简化的、汇总性的通过/失败判断。

HyperLynx的DDRx内存向导率先提供了简易设置、自动化的总线仿真和结果报告整合功能，而且现在已扩展到DDR4和LPDDR4接口。

HTML的报告使得使用者可以自行建立设计档案以及发布结果于Web上。

现在，HyperLynx已经足够优秀了，至少对于PCB板级仿真来说，不错的精度，易用的界面，不失为初学者进入信号及电源完整性仿真的最佳工具，以便掌握及验证信号完整性及电源完整性的相关理论和实践。

使用教程

用Linesim仿真clock信号

HyperLynx包括前仿真工具LineSim和后仿真工具BoardSim。 LineSim是用来原理图仿真，BoardSim可以用来PCB板级仿真。HyperLynx能仿真的范围包括信号完整性(signal-integrity)，串扰(crosstalk)和电磁兼容(EMC)。

一个简单的模型

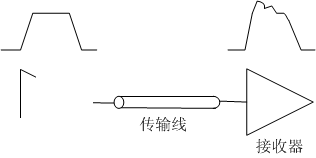

如图包含一个驱动器，传输线和接收器。如何实现阻抗匹配，才能保证没有反射，振铃现象?通过信号完整行理论我们知道要保持传输线一致的阻抗，如50欧姆，如果阻抗不匹配怎么样才能通过端接的方法改善波形?往往实际上理论计算不能完全的解决问题，实际的仿真能快速直观的得出结果。

本节先运行一个实例

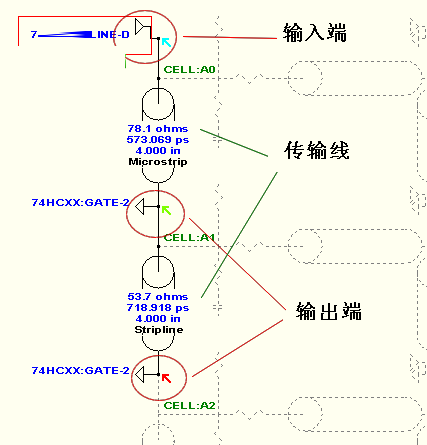

File->Open LineSim Schematic打开HyperLynx自带的实例Clock.tln如下图：

图中的74AC11x为驱动器，通过传输线后接2个74HCxx门电路

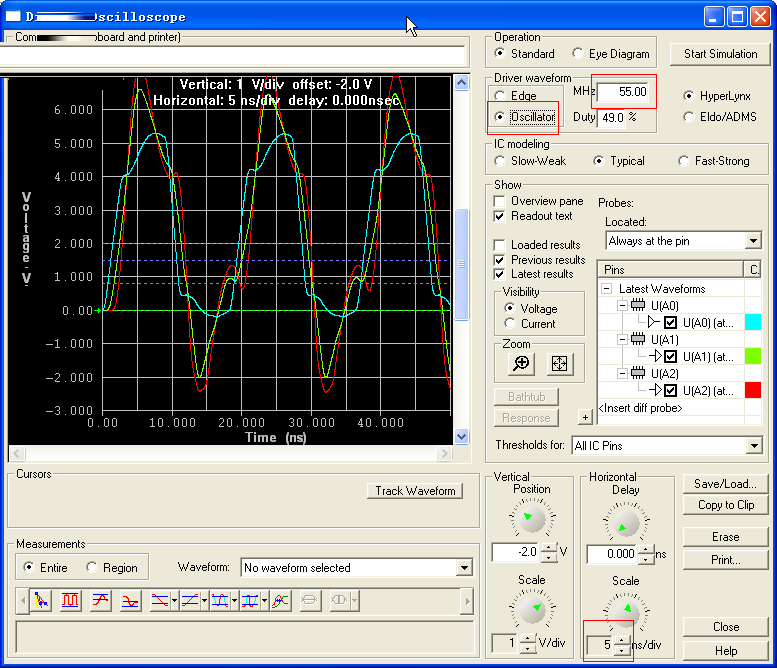

Simulate->Run Interactive Simulation(Oscilloscope)打开仿真界面，设置Drive waveform 为 Oscillator，频率为55MHz，水平刻度(Horizontal Scale)设置为5ns/div,然后运行得如下结果

如图中波形的过冲非常严重，需要修正。

终端负载改善clock波形

这一节通过端接的方法来改善波形。

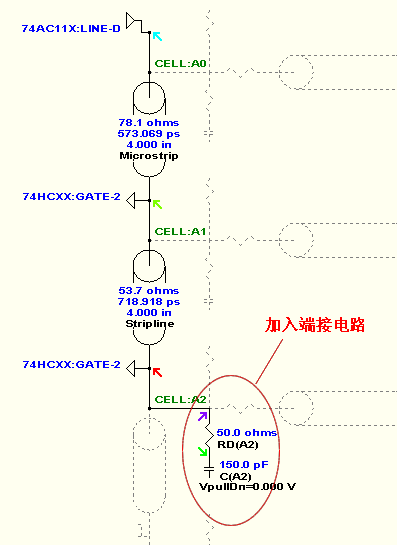

在CELLA2处通过鼠标激活端接电阻和电容，然后把值分别设置为50欧姆和150pF。

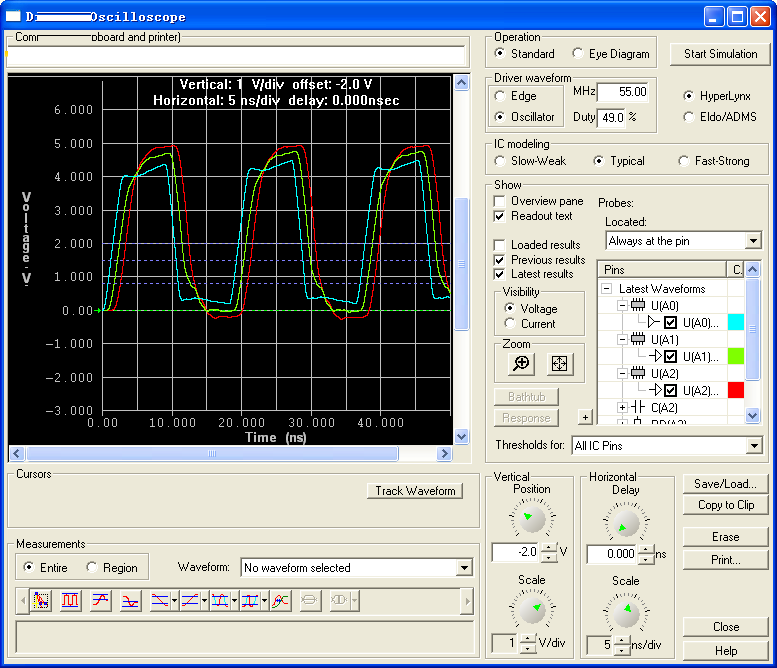

再次运行Simulate->Run Interactive Simulation(Oscilloscope)

在加入了端接电路之后A0,A1和A2处的波形过冲消除，有较大的改善。
