LEDVISION又称卡莱特LED控制卡软件，是一款需要与相应的LED显示屏配合使用的多功能控制和编辑工具，可以与常见的卡莱特led控制卡兼容，支持视频、音频、图像、文字、Flash等多媒体文件的导入和编辑等操作，同时还拥有手工较正的功能，可以满足不同用户对LED显示屏内容的编辑操作，软件界面简洁，操作易于上手，本站提供了LEDVISION卡莱特LED控制卡软件下载地址，欢迎有需要的朋友前来下载使用。

安装教程

1、双击“LEDVISION_Setup_1.80.2232.exe”开始安装，首先选择安装语言

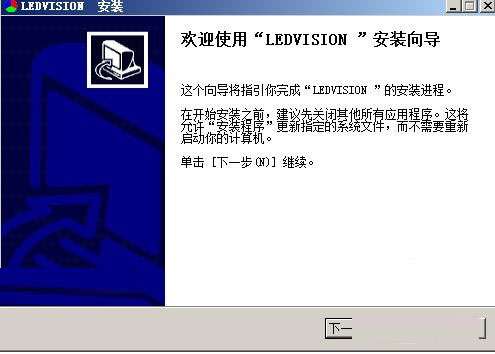

2、点击OK进入软件的安装向导，如下图

3、点击下一步出现协议，选择我接受

4、设定软件安装目录，默认为“C:\Program Files (x86)\LEDVISION”

5、一直下一步安装即可

LEDVISION软件特色

1、LEDVISION支持视频、音频、图像、文字、Flash、Gif等形式的媒体文件播放;支持Microsoft office的Word、Excel、PPT显示;支持时钟、计时、天气预报显示;支持外部视频信号(TV、AV、S-Video、复合视频)播放;支持多页面多分区节目编辑;软件提供了丰富灵活的视频切换功能、分区特效，以及三维特效动画，让显示屏的显示效果得到完美展现。

2、LEDVISION支持5A、i5A、i3、i5、i5P、i6、i6P等系列接收卡，支持T7、iT7、iQ7、iQ7E、T7H、S2、S4、S6、S6F等系列发送卡，支持C1(C1S、C1L)、C3、C5、C6等C系列播放盒，支持M9、iM9多功能卡;支持一台PC机控制多个LED显示屏, 支持对LED显示屏智能参数设置。

3、LEDVISION支持对LED大屏幕的手工校正，同时兼容其它专业校正设备采集的校正数据。

4、LEDVISION目前支持简体中文、繁体中文、英语、法语、日语、韩语、俄语、西班牙语、瑞典语、葡萄牙语等多种语言。

使用教程

1、播放窗口

播放窗口是LED大屏幕的预览窗。在播放窗口内看到的内容即为LED大屏幕上的显示内容。

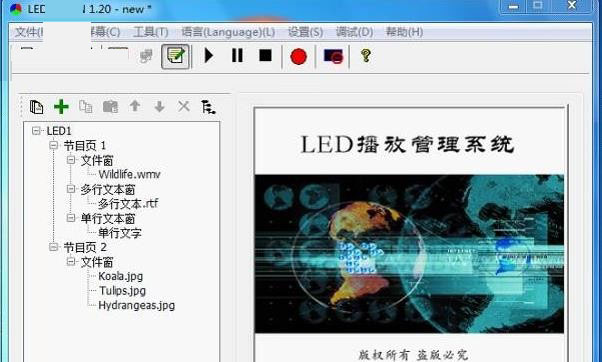

2、主界面

主界面分为六个区域，依次为：1：菜单;2：主工具条;3：节目编辑工具条;4：节目树区域;5：节目属性区域;6：状态栏。

节目结构介绍

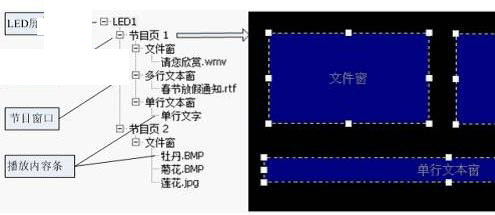

LEDVISION的节目树区域由四级组成，依次为LED屏幕、节目页、节目窗口和播放内容条。

LED屏幕：用户使用的LED大屏幕，大屏幕上的显示内容由它决定。每个“LED屏幕”之间是并列关系，在LED屏幕中可以添加多个节目页。l 节目页：节目页是指用户设定的一组节目窗口和节目内容的集合。每个“节目页”之间是并列且依次播放关系。

节目窗口：节目窗口是节目的播放分区窗口，决定节目页节目的布局和叠放层次。每个“节目窗口”之间是并列且同时播放关系。

播放内容条：在LED屏幕上显示的具体内容。包括视频、图片、文字等文件以及时钟、天气预报、外部视频等。每个“播放内容”之间是并列且依次播放关系。

注：每个LED屏幕，节目页和播放内容同级之间都是并列且依次播放的关系，而每个节目窗口之间是并列且同时播放的关系。

节目编辑流程

一、设定LED屏幕大小

LED屏幕的大小一定要设置正确，否则节目制作完播放时可能只显示一部分或不能正常显示。

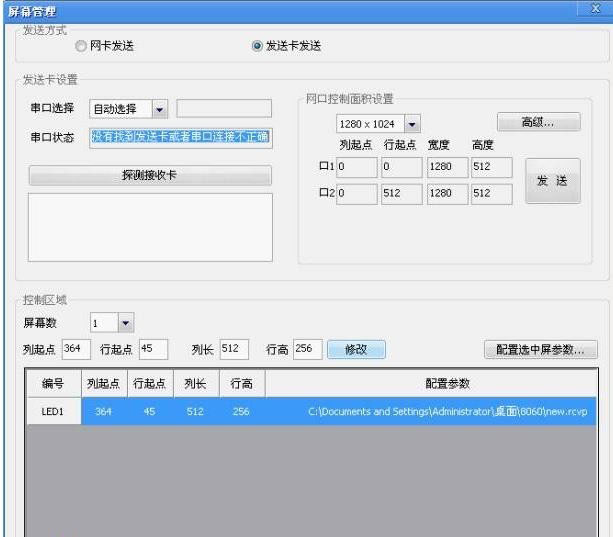

设置方法：选择菜单“主菜单→控制屏幕→屏幕管理”，弹出屏幕管理窗口，在这里设置LED屏幕的数量、起始位置、大小等

注意，此处LED屏幕的大小对应实际中LED显示屏的大小，一般设置为和LED大屏幕的大小一致。

二、新建节目页

可以通过鼠标点击节目编辑工具条上按钮，或者点击按钮弹出菜单新建节目页。

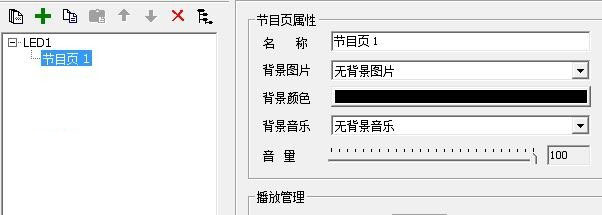

建立节目页后，在主界面右侧将会显示节目页的相关属性)，一般使用默认的参数即可。

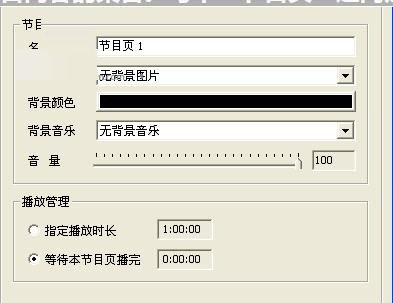

在节目页的属性窗口可以设置页面的如下属性：

名称：修改该节目页的名称;

背景图片：可以设置一个图片作为该节目页的背景图片;

背景颜色：单击色条可选择任意颜色作为节目页的背景颜色;

背景音乐：可以设置一个音频文件作为该节目页背景音乐;

音量：设置背景音乐的音量大小;

播放管理：设置该节目页播放的时间。

方式一：指定播放时长。该节目页播放一个设定的时间后，跳转到下一个节目页播放。

方式二：等待本节目页播完。等待本节目页内所有的内容播放完后，跳转到下一个节目页播放。

三、 添加节目窗

添加节目窗

建立节目页后，鼠标右击“节目页”节点或点击节目工具条上的按钮，弹出添加节目窗口菜单。节目窗口的位置既可以用鼠标拖动，也可以使用坐标进行设定。一个节目页包含任意多个窗口，窗口的大小和位置可以任意设定。

按照窗口里容纳的内容的不同，分成如下几种：

文件窗：窗口里可以播放视频、图片、文本、txt文件、World、Excel、PowerPoint、Flash、GIF等

多行文本窗：窗口里可以显示具有复杂格式的多行文字;

单行文本窗：窗口里可以显示具有简单格式的一行文字;

时钟窗口：窗口里可以显示模拟时钟或者数字时钟;

计时窗口：窗口里可以显示正计时、倒计时;

外部视频窗：窗口里可以播放外部视频。外部视频包含了外部的视频采集设备的输入，比如摄像机，摄像头，电视卡，DVD机等;

天气预报窗口：窗口里可以显示国内和国际主要城市天气预报(需连接互联网);

节目窗属性设置

所有的节目窗都有共同的属性

名称：便于用户区分不同窗口的名称，可自行设定。

最大化：让窗口在LED屏幕上全屏显示。

边框：可以设置窗口边框线的宽度，以像素为单位。

颜色: 用于选择窗口边框线的颜色。

起点X：窗口左上角顶点相对于LED屏幕左边界的位置，以像素为单位。

起点Y：窗口左上角顶点相对于LED屏幕上边界的位置，以像素为单位。

宽度：窗口的宽度，以像素为单位。

高度：窗口的高度，以像素为单位。

层次：该窗口在本节目页中的层叠位置关系，“1：顶层”为最前面。

总长度：本窗口内所有节目播放所需要的时间。

文件数量：本窗口内节目文件的数量。

相同动画：设置本窗口内所有节目播放内容条是否使用相同的特效。

添加播放内容条

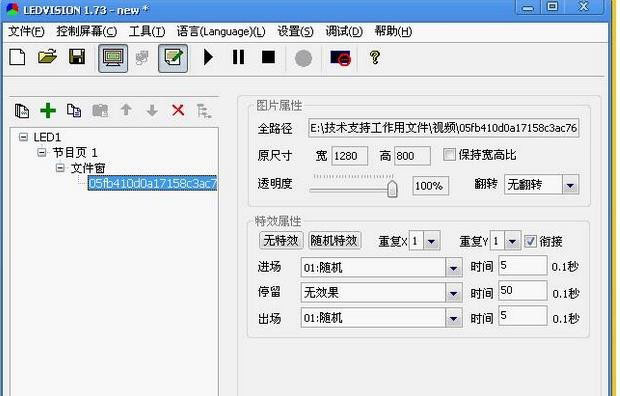

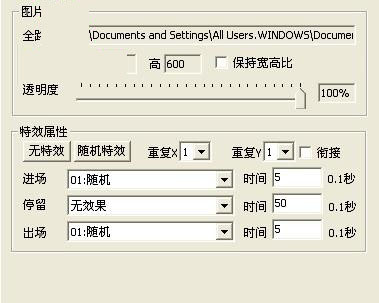

添加窗口后，根据窗口的不同，加入相应的节目播放内容条。此处以文件窗下的图片进行说明，鼠标右击“节目窗”节点或点击按钮，弹出菜单。选择“添加图片”，弹出文件选择对话框。选择一个用来播放的图片文件即可。添加完成后，对应LED窗口和主界面显示如下：

到此，节目制作整个流程完成。根据实际需要可以再添加和修改内容。

更新日志

　【6.9版本】

　　1、增加对新主控产品X2s、X2s、X5/X6/X7、Z4R、eV4、Z6Pro的支持;

　　2、增加对新类型接收卡i9+、K9+、E80、75E Pro、RI17的支持;

　　3、增加了部分驱动IC和译码IC的支持;

　　4、增加接收卡128组数据的支持;

　　5、新增低亮灰度优化功能;

　　6、新增任意抽行抽列功能;

　　7、新增R/G/B gamma曲线单独调节功能;

　　8、新增云端播放盒排程管理功能;

　　9、改版了多功能卡设置界面;

　　10、新增播放H.265格式视频;

　　11、已知bug的修复。
