ADI DiffAmpCalc(差分放大器电路设计软件) V4.0.34.8 官方英文安装版

ADI DiffAmpCalc(差分放大器电路设计软件)是由ADI公司推出的一款注重交互式设计和参数仿真的差分放大器电路设计软件，全称Diff-AMP Calculator，它使耗时的计算自动化，从而轻松确定增益、终端电阻、功耗、噪声输出及输入共模电压的最佳水平，软件可以仿真模拟差分放大器，并拥有强大的自动化计算功能，从而能够轻松确定增益、终端电阻、功耗、噪声输出及输入共模电压的最佳水平，为电子工程师提供高效且直观的工具，有效减少设计风险，需要的朋友欢迎前来下载使用！

安装教程

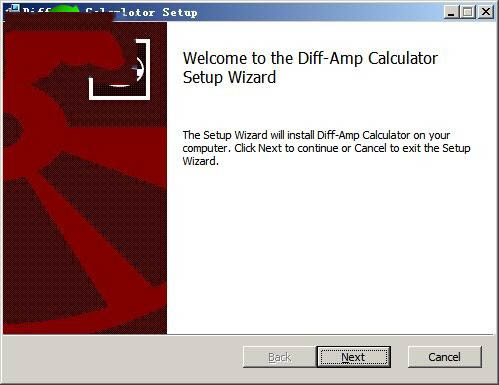

1、双击“DiffAmpCalc.msi”开始软件的安装

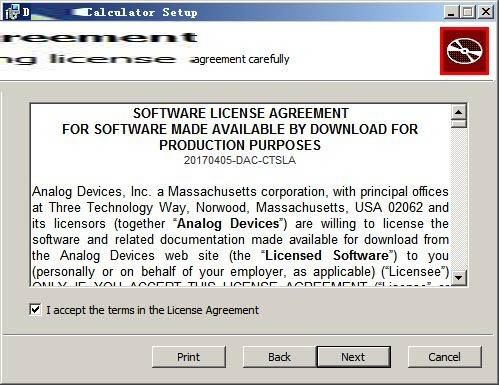

2、点击next出现协议，在我同意前打勾

3、下一步设置软件安装目录，默认为“C:\Program Files (x86)\Analog Devices\Diff-Amp Calculator\”

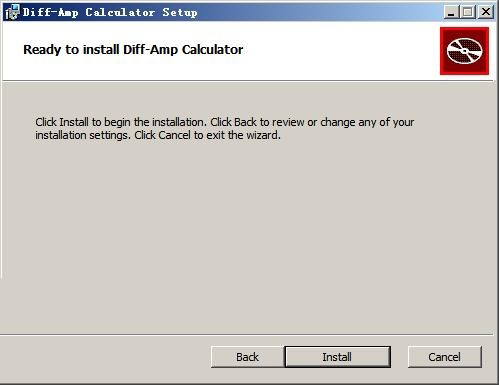

4、如下图，点击install安装即可

5、稍等一会儿就会完成ADI DiffAmpCalc的安装了

软件特色

1、使耗时的计算自动化，以便确定增益、终端电阻、功率耗损、噪声输出及输入共模电压范围;

2、内置误差检测，可防止共模差分放大器问题进入设计环节;

3、可以创建无限的"what if(假设)"情况进行实时分析;

4、配有用户友好的直观图形用户界面(GUI)，提供交互式控制面板;

5、使用简单的"点击"方式，便于灵活选择ADI差分放大器、各种输出负载配置和电阻容差。

使用说明

DiffAmpCalc是一款强大的工具，拥有丰富的设计特性。其三个主要设计特性是电路定制、优化首选项以及用于各类配置的大量动态数据。用户有多个设计定制选项。图2所示为用户可选的输入拓扑（Single Ended（单端）或Differential（差分））、输入耦合（交流或直流）及输入端接（Terminate（端接））选项。图3所示为输出负载选项：None（无）、Differential（差分）、以地为基准(GND Referred)或以某个电压为基准(V Referred)。

设计定制选项：

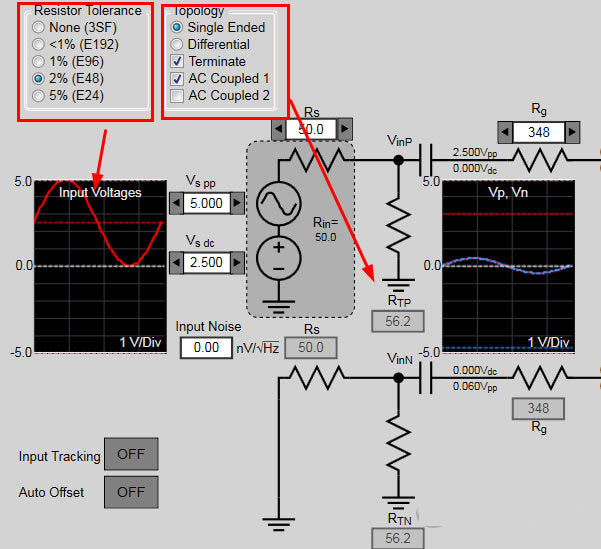

输入拓扑、输入耦合和输入端接选项：

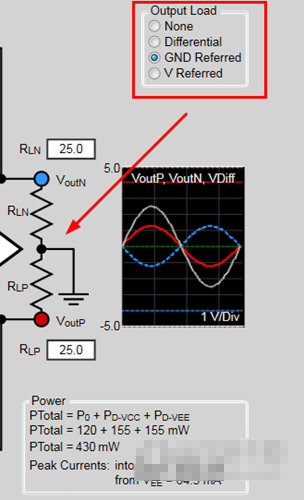

输出负载选项：

设置系统增益

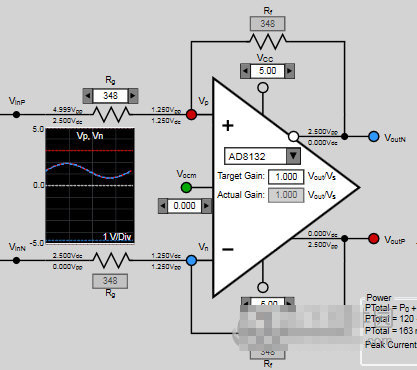

DiffAmpCalc可简化系统增益计算。将所需增益输入实际增益(Actual Gain)文本框（参见图5中的带圈区域）以设置系统增益。

仿真结果

每个节点的仿真结果会立即提供，因此可以进行实时分析。源电压的节点数据和类似示波器的图形以及放大器输入/输出电压波形，对于快速了解元件和系统的权衡是很有利的。左键点击类似示波器的显示区，可以实现1×、2×、5×、10×、20×、50×和100×放大。右键点击该显示区会还原放大并缩小。

数据输入

DiffAmpCalc支持通过点击方法来输入用户自定义值，因此是一款高效率工具。使用滚动条和文本框输入数据时，仿真结果可以动态更新。电压滚动条的默认步长为100 mV。若要改变分辨率，请使用以下按键组合：

•  1 V步长：Shift鼠标左键

•  10 mV步长：Ctrl鼠标左键

•  1 mV步长：Alt鼠标左键

单击一个文本框内部会将其激活。激活文本框时，文本框颜色从白色变为绿色。激活文本框之后，用户便可输入数值、小数或负号。

内置差错检测功能

DiffAmpCalc有多个内置差错检测功能，可防止差分放大器常见问题混入设计中。当输入的值超出规格范围时，文本框会变为红色，并会显示一条警告消息，其中会给出自动纠正结果或为什么不允许沿当前方向进一步调整的原因。
