通用线材下料优化系统 v4.1C 官方安装试用版

通用线材下料优化系统是由真实软件推出的一款针对钢结构型钢、网架杆件、钢筋等线材进行下料优化(套料优化)的软件，该软件功能强大，它可以用来优化:钢管(圆管)、H型钢、工字钢、槽钢、角钢(角铁)、方管、矩形管、钢筋、圆钢和铝合金型材等，不仅如此，本软件还采用了先进的智能算法，速度快，并能对多种原料长度进行组合优化，极大地提高了原料的利用率，可以直接打开MSTCAD、SFCAD和TWCAD的材料表数据，非常的实用，需要的朋友欢迎前来下载试用！

功能特点:

1、采用了先进的智能算法，速度快，并能对多种原料长度进行组合优化，极大地提高了原料的利用率

2、充分考虑生产实际情况，可以限定原料的切割种数和单元的组合次数

3、可直接优化Excel中的材料表，借助强大的Excel平台，方便材料表的编辑、打印、管理

4、针对网架特别设计，支持目前主流网架软件格式:MSTCAD，SFCAD，TWCAD，3D3S

5、可以直接打开MSTCAD,SFCAD,TWCAD的材料表数据

6、通过赠送的TrueTable(真实表格)软件，可以很方便地将CAD中的材料表导到Excel

7、自动判断材料表格式，也可以直接从Excel中获取材料表格式

8、自动补全材料表(如SFCAD,TWCAD)，有些材料表信息不全，如有的单元没有注明规格，优化时软件会自动补齐这些信息

9、自动生成原材料统计表，便于采购和生产安排

使用说明:

使用说明 打开材料表

选择"材料表"页面

用Excel打开材料表文件,并激活包含材料表的sheet,

也可以用如下方式将材料表导入Excel:

<1>. 直接打开材料表数据

优化软件可以直接打开网架软件生成的材料表数据,支持的软件有:

MST: *.txt-生成方法: 在MST中选择"文件"菜单 -> 输出接口文件 -> 材料表文档

SFCAD: *.nbt

TWCAD: *.bh

<2>. dwg格式的材料表

使用AutoCAD打开dwg文件,再用TrueTable将其中的材料表导到Excel

注: 材料表第1行必须是表头行,包括"编号","规格","下料长度","数量"等列;表头只允许有1行

指定材料表格式

选择"材料表"页面

有2种方法:

<1>. 自动选择

勾选"自动选择",软件会自动判断材料表格的格式,即使未知格式也可以

<2>. 手动选择

用户可以自己选择料表格式，也可以点击按钮"<-Excel"自动从Excel中获取

已定义的格式有: MST,SFCAD,TWCAD,3D3S,STCAD网架,STCAD桁架

有些材料表信息不全,如有的单元没有注明规格,优化时软件会自动补齐这些信息

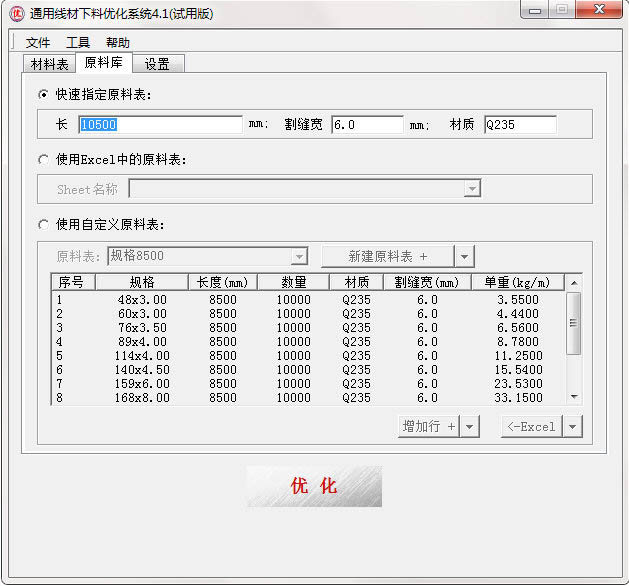

指定原料表

选择"原料表"页面

有3种指定方式:

<1>. 快速指定原料长度

所有原料的长度均相同,支持多个长度,中间以分号";"隔开,如"6000;8000;10000";

原料的割缝宽度也使用相同的值

<2>. 使用Excel中的原料库

原料表保存在Excel中,使用时先要打开,并指定sheet名称;

格式: 规格  长度  数量  材质  割缝  单重

<3>. 使用自定义原料表

用户可以新建原料表,也可以从Excel中导入原料表

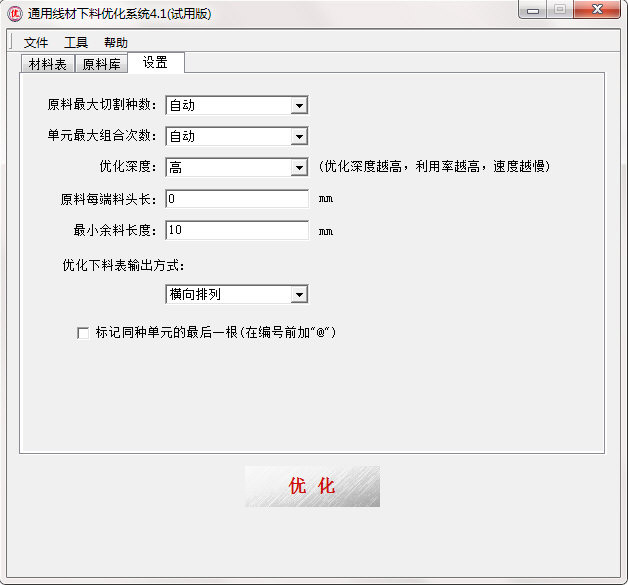

参数设置

选择"设置"页面

<1>. 原料最大切割种数: 设置单根原料的切割杆件种类数,这样既考虑利用率，又考虑了实际下料的方便性

比如设为"2"，则每根原料只切割2种单元

<2>. 单元最大组合次数: 比如设为2，则该单元只会组合2次，并且出现在2个连续的组中

<3>. 切割缝宽度: 刀口宽度

<4>. 料头长度: 原料每端料头长度,即不可用部分,去掉两端料头长就是实际可用的原料长

<5>. 最小余料长度: 小于此长度的余料不进行统计

<6>. 优化下料表输出方式: 有横向,竖向2种,横向比较直观

进行优化

点击按钮"优 化"，进行下料优化，最后将生成3个表格:优化下料表，原料统计表 ，余料统计表

安装教程：

1、首先在脚本之家网站下载通用线材下料优化系统安装程序压缩包，然后解压缩，得到exe文件；

2、鼠标双击下载下来的安装程序。如果系统提示“无法验证发布者，您确定要运行此软件吗”请点“运行”按钮。

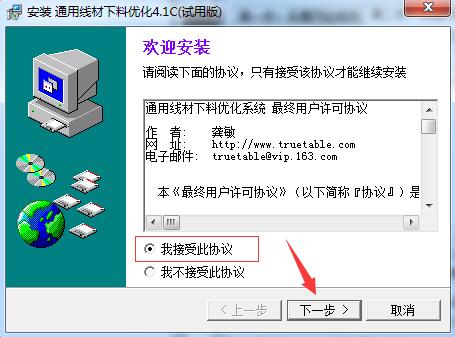

3、双击安装文件，进入安装程序欢迎页面，勾选“我同意此协议”点击"下一步“开始安装，然后根据安装向导完成安装即可；

常见问题:

通用线材下料优化系统正式版和试用版的区别是什么？

通用线材下料优化系统可以免费下载试用，但是试用版有使用次数、时间和功能上的限制。注册购买以后试用限制会被解除，您将成为正式版用户，并获得技术支持与服务。

如何注册购买通用线材下料优化系统？

点击本页面的“立即购买”按钮，选择您方便的付款方式，只需简单的三步操作就能安全、方便、快捷的注册购买通用线材下料优化系统。

更新日志:

V4.1更新：

1、优化核心算法，效率更高

2、可以指定单元的组合次数

3、判断材料表格式更加智能，支持材料表有多行表头

4、提高了有多根原料情况的利用率

5、原料切割种类数可设置为1，即按单元顺序下料，基本没有优化

6、可以通过列表选择Excel表格

7、增加优化深度的设置

8、完善割缝处理,不同的原料可以有不同的割缝

9、增加了重量、材质信息，自动统计原料的重量

10、修改了利用率计算方法，是净利用率，不包括割缝和料头

11、修复了优化结果输出的bug

12、优化了软件界面
