Photoshop CS3新增黑白转换命令原理剖析

对颜色范围以及可选颜色命令有一定了解的朋友都知道，一般情况下，图象中任意一点的颜色包含两种颜色：一种是由MAX(R,G,B)所对应的颜色,为了讨论的方便,我们将其称为单色；另一种是由MAX(R,G,B)与MID(R,G,B)所定义的颜色，同样为了讨论的方便，我们将其称为复色。

        当MAX(R,G,B)=MID(R,G,B)<>MIN(R,G,B)时，只有复色而无单色；
        当MID(R,G,B)=MIN(R,G,B)<>MAX(R,G,B)时，只有单色而无复色；
        当MAX(R,G,B)=MID(R,G,B)=MIN(R,G,B)时，无色，呈中性灰。

准备实验用图如下：

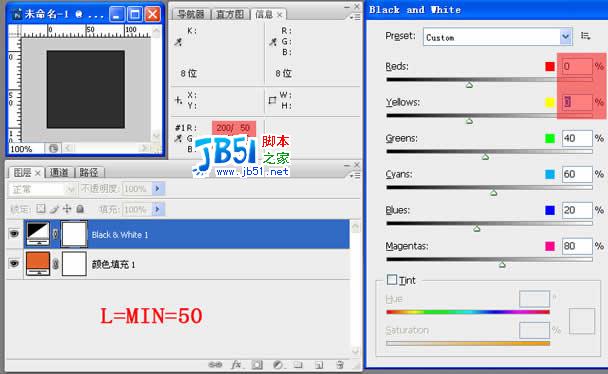

各滑块为0的情形：

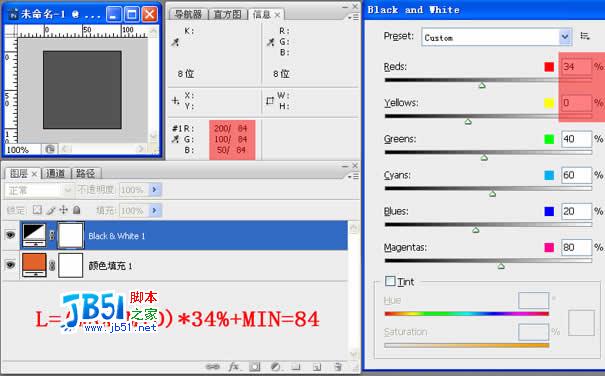

只有单色滑块不为0的情形

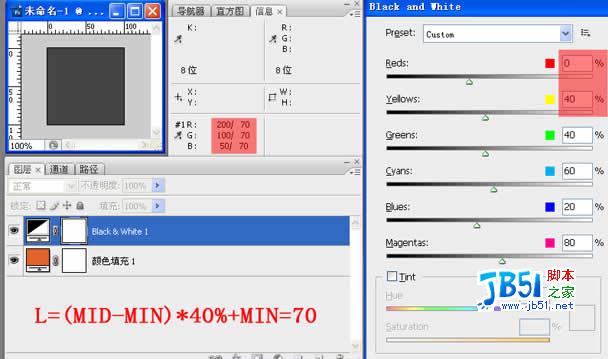

只有复色滑块不为0的情形

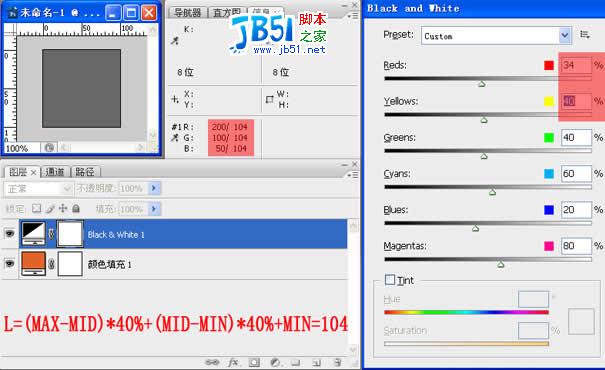

各滑块均不为0的情形：

直接在图象中拖动进行黑白转换

    该命令有个特点，不仅可以在对话框中拖动滑块进行转换，还可以在图象中的相应区域直接拖拉进行转换。

    前面已经述及，一般情况下图象中任意一点的颜色包括单色和复色两种颜色，那么，当在图象中直接拖动时，究竟改变的是单色呢，还是复色呢？经实验，依以下规则判断：

当MID(R,G,B)>MIN(R,G,B)+[MAX(R,G,B),-MIN(R,G,B)]/2时，在图象中直接拖拉改变的是复色，反之改变的是单色。

勾选“染色”选项的情形

先做如下实验：

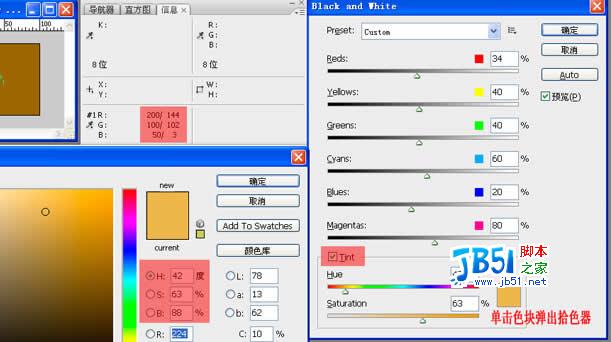

       勾选染色选项后，调整对话框中的色相及饱和度滑块。然后单击右边的色块弹出拾色器，记下色块的H、S、B值，同时记下信息调板中采样点的R、G、B值。

用混合模式模拟染色选项

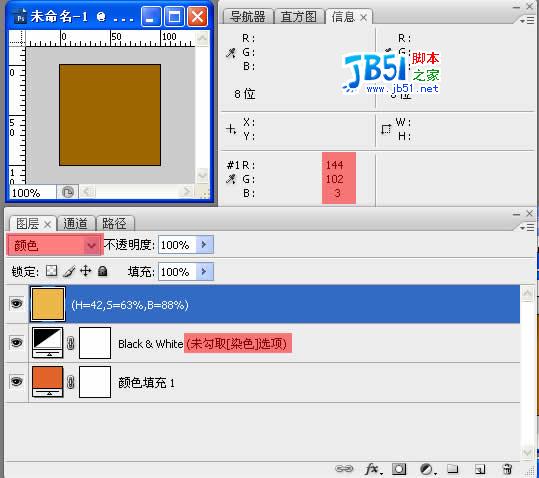

取消勾选“染色”选项，然后在其上新建一个图层，并填充刚才的记下的H、S、B值，并将该图层的混合模式改变为“颜色”。观察信息调板采样点的RGB值，与上一步勾选“染色”选项后的RGB值完全相同。

思考

黑白转换这个命令的原理至此已经真相大白。

    但有一个问题值得我们思考：在染色的情况下，所染的颜色明明与明度有关，为什么在“染色”选项中只有“色相”、“饱和度”滑块，而没有“明度”滑块呢？

    我的理解是，大家的习惯思维应该是调整后的黑白图象构成图象的亮度，与染色框中的“色相”及“饱和度”一起构成最终的颜色。如果染色框中再增加一个明度滑块的话，这样就有了两个明度，很容易让人产生困惑。于是，PS在这里采取了瞒天过海之术，略去了本来应该有的“明度”滑块。

     另外，了解颜色类混合模式的朋友也应该知道，染色框中的“明度”与颜色混合模式中的“亮度”根本不是一回事，自然也就谈不上自相矛盾了。

     敬请大家指正。 [完]
