ProfiCAD CAD电气原理图创建工具 v6.7.2 绿色中文版

ProfiCAD 是一款非常专业且简单易用的电器原理图绘制工具应用，软件虽简约小巧，却功能强大覆盖范围广，可适用于电气和电子图，原理图，控制电路图、气动，液压和其它类型的技术示意图的设计。

通过ProfiCAD 您可以轻松地创建您自己的符号在符号编辑器，或者让他们为你绘制，创建电子文件和电路图，从而让你轻松实现电气、电子图、原理图和控制电路图的绘制。同时支持对ISO 7200设计的标题栏进行调整，可以在标题编辑器中创建自己的徽标，设计好的图纸还可以以DXF格式导出哦！有需要的朋友欢迎前来免费下载体验吧！

软件特色

1、ProfiCAD设计用于绘制电气和电子图表，原理图，控制电路图，也可用于气动，液压和其他类型的技术图表

2、最简单的电路CAD。最大限度地关注人体工程学和易用性。只需将电子符号放入图纸中并连接电线即可

3、船舶超过一千个符号。您可以在符号编辑器中轻松创建自己的符号，或者为您绘制它们是收费的

4、支持符号，生成网表中，自动编号导线列表，材料清单，绘制条纹线和进一步先进的功能

5、该程序支持电线之间和属于一个组件的符号之间的交叉引用(例如继电器线圈+触点)。单击交叉引用可以访问不同页面上的链接符号

6、可以轻松调整根据ISO 7200设计的标题栏，例如插入贵公司的徽标。或者您可以在标题栏编辑器中创建自己的

7、该计划被翻译成多种语言，这将促进与国际伙伴的合作。图纸可以导出为DXF格式

软件功能

1、使用拖拉的方式来做文件的制作，简单且直观

2、程序小巧不占系统资源，安装及执行速度快

3、预设提供cca的700个电子元件符号

4、程序自动更新，使用者可以一直使用到最新的程序

5、需要5MB硬盘驱动器上，并且可以运行从闪存驱动器

6、自动更新

7、连续编号的符号

8、程序自动更新，故使用者可以一直使用到最新的程序

9、提供自动存档功能

10、支持符号自动编号

11、易于学习和使用-只需将其拖动到绘图符号

12、低系统需求-在任何PC上运行

13、支持Unicode-可以使用任何语言，任何技术的象征

14、CCA700符号-新的符号，可以很容易地创建

15、自动保存您的文件

16、导线生成列表，并计算总长度

17、标题块编辑器-创建您拥有以方便重复使用8、下载快，安装快，启动迅速

ProfiCAD教程绘制电路图

1、首先我们打开软件，在左边可以看到许多内置的图形符号，这里的符号基本上可以满足电路图绘制的需求了。

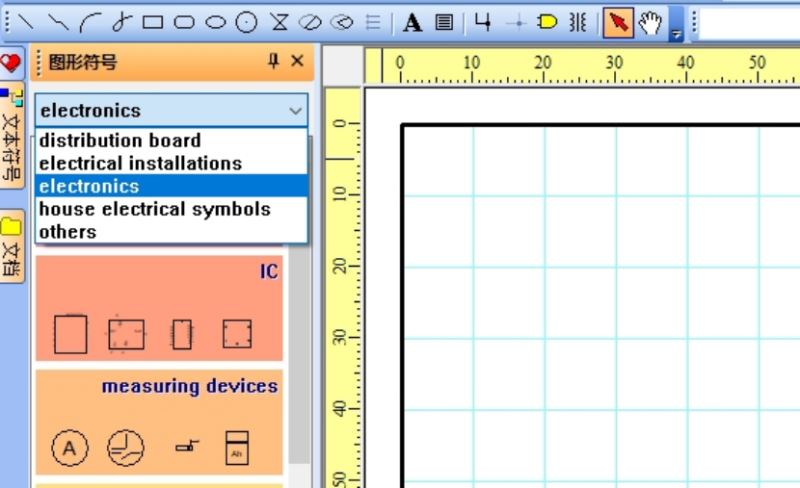

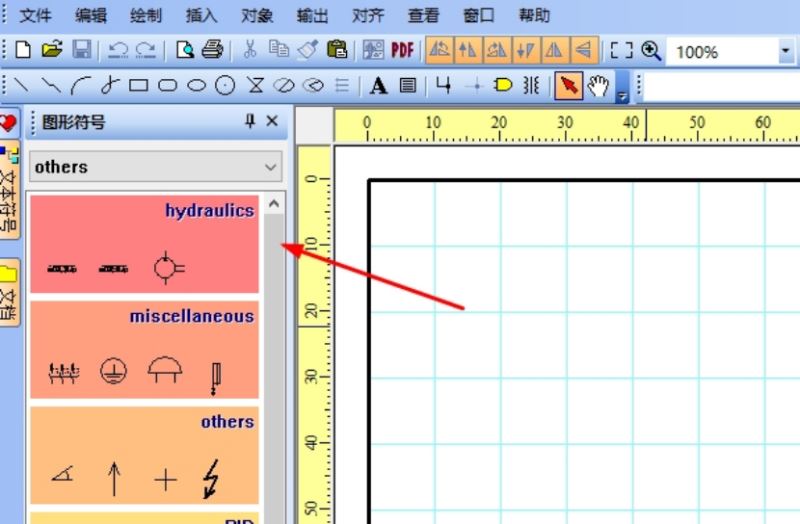

2、点击上方可以选择多种元器件符号的类型，每种类目下又有很多分类，可以说是很全面了。

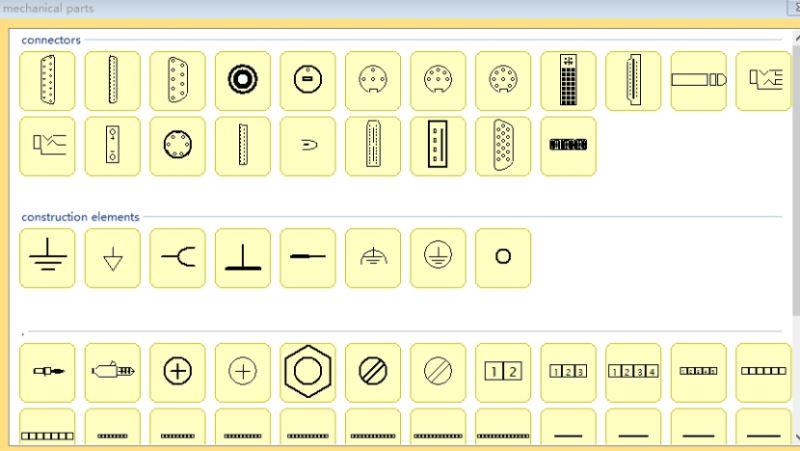

3、如图，点击一种元器件符号，可以看到如此多种符号，选择一个就可以将其绘制在图纸上了。

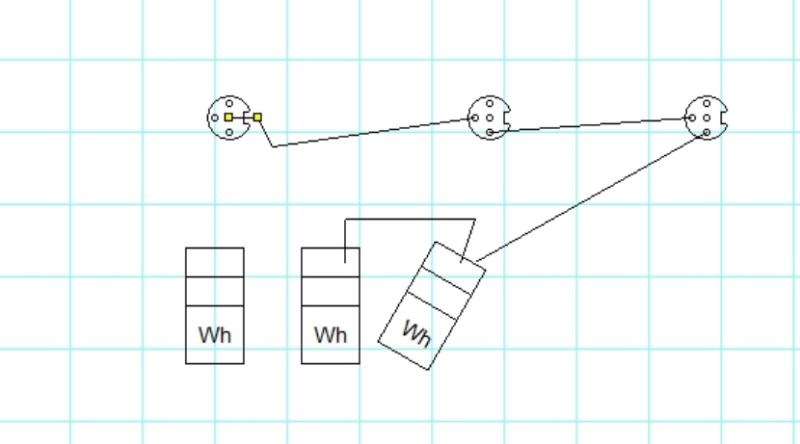

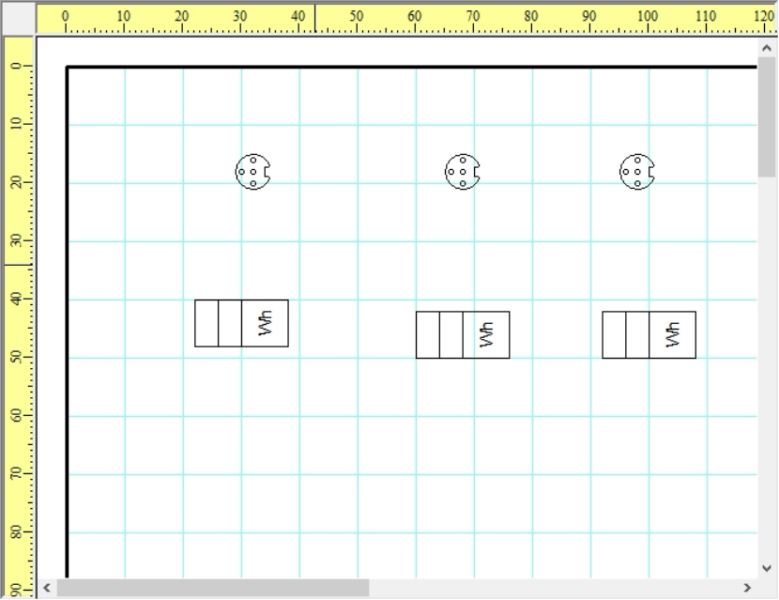

4、如图，小编就轻松绘制了几个插口和电源。

5、点击符号可以对其进行移动和放心的调整。

6、添加需要的元器件后，用线将其链接起来就是一个基础的电路图了。

ProfiCAD教程

一、怎么转为PDF图纸

PDF图纸非常适合与其他人分享，实用性比软件自身的sxe格式要广，那么要如何专为PDF图纸呢，一起来看看吧。

1、转PDF是付费的功能，不过软件已经完美破解，已经可以免费使用。

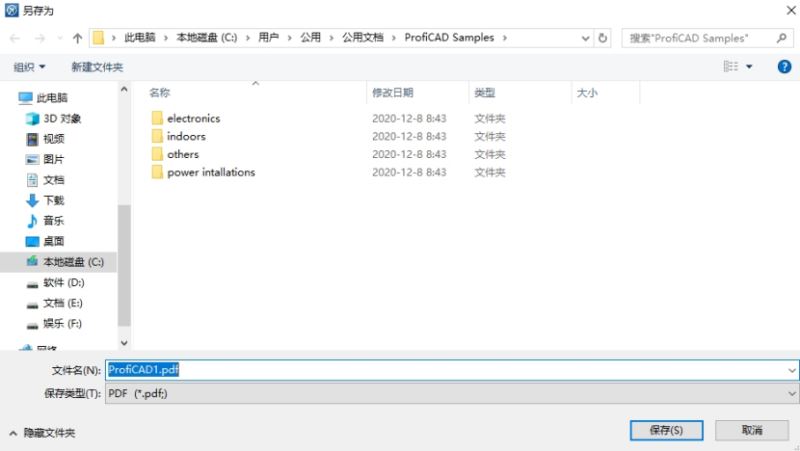

2、昨晚一个图纸后我们选择上面的【输出】功能，然后选择导出为PDF。

3、如此一来就可以快速导出为一个PDF格式的文件了。

二、虚线怎么画

ProfiCAD软件中默认的都是实线，许多用户不知道如何画虚线，下面就来告诉大家虚线是怎么绘制的。

1、首先我们先画一个实线。

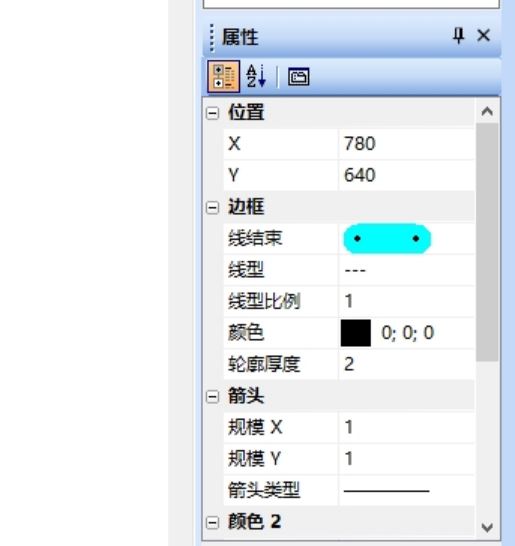

2、然后选中实线，在右边可以看到详细的属性。选中线型，打开更多选项。

3、然后在这里就可以选择多种类型的线条了，根据大家的需求来选择虚线的类型。

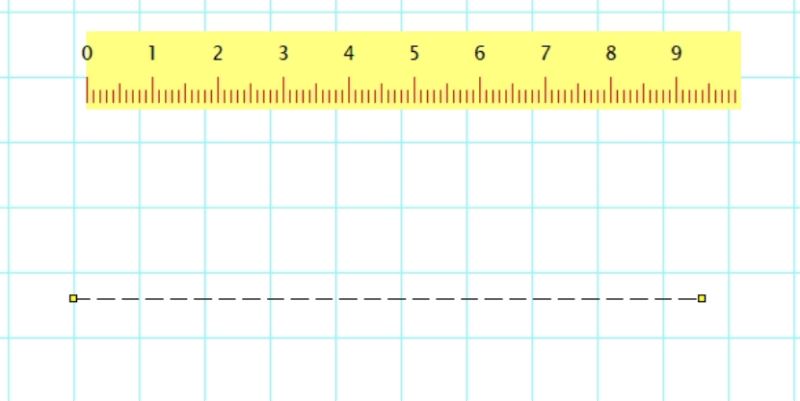

4、完成后就可以看到途中的实现就变成了一条很完美的虚线了。
