videoeye(开源实时视频码流分析软件) v0.2 免费绿色版

videoeye(开源实时视频码流分析软件)是一款开源实时视频码流分析软件，它可以播放和分析视频数据，支持多种视频流输入方式，如：HTTP、RTMP、RTSP以及文件等等，该软件可以实时分析视频流并能以图形化的方式呈现其分析结果，支持视频播放，压缩域码流分析，非压缩域数据分析等实用功能，有兴趣的朋友欢迎前来下载体验！

功能特色

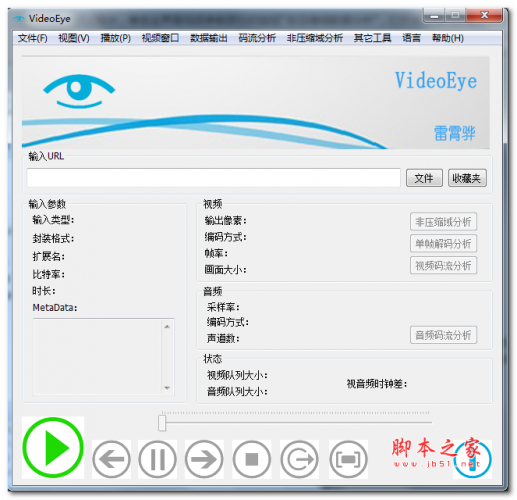

1、主界面

①单击桌面的“VideoEye”借口启动程序，在这里我们选择一个视频文件，URL是“F:\movie\cuc_ieschool.flv”。单击位于主界面左下角的“播放”大按钮（一个圆圈里面有一个三角形），即可让系统开始运行。在“输入参数”部分，系统解析出了输入协议类型为file，封装格式为FLV。比特率是394.94kbps，时长是34s。 “视频”部分，系统解析出了输出像素格式为YUV420P，视频编码方式为H.264，帧率为15fps，画面大小为512x288。“音频”部分，系统解析出了采样率为44100Hz，音频编码方式为MP3，声道数为2，如下图所示：

②单击主界面下方的“播放控制”面板上的按钮，可以控制视频的播放。具体的功能包含快退，暂停，快进，停止，逐帧播放，全屏播放。拖动视频播放的进度条，则可以控制视频播放的进度（对于直播信号，是不能调整播放进度的）。系统开始运行之后，会弹出视频播放窗口。该窗口类似于视频播放器，可以显示解码后的视频数据，并播放音频数据

提示：如果想让系统开始运行的话，首先需要选择一个视频（音频）文件。将视频所在的URL粘贴到“输入路径”里面即可。

注1：还可以通过以下几种方式添加输入路径

1.单击“文件”，打开文件对话框，选择一个视频文件

2.拖拽一个视频文件到主界面

3.单击“收藏夹”，打开收藏夹列表，选择一个视频的URL

注2：本系统不但支持本地文件的分析，也支持网络流的分析

2、播放

①视频URL

如果想让系统开始播放的话，首先需要选择一个视频（音频）文件。将视频所在的URL粘贴到“输入路径”里面即可。

注1：还可以通过以下几种方式添加输入路径

1.单击“文件”，打开文件对话框，选择一个视频文件

2.拖拽一个视频文件到主界面

3.单击“收藏夹”，打开收藏夹列表，选择一个视频的URL

4.单击“地址解析”，可以使用网络上现有的地址解析引擎，解析得到像优酷，土豆，乐视这些网站上视频的URL。

注2：本系统不但支持本地文件的分析，也支持网络流的分析

②收藏夹

收藏夹功能目前还处于调整中。支持导入m3u格式的播放列表，以及XSPF格式的播放列表。双击收藏夹中的条目，可以将该条目对应的地址传给主界面的“输入路径”

③播放控制

在“输入路径”里添加视频的URL之后，单击系统左下角的“播放”大按钮（一个圆圈里面有一个三角形），就可以开始播放了。

在“播放”按钮的旁边，排列着其它控制播放的按钮。依次是：“后退”，“暂停”，“前进”，“停止”，“逐帧播放”，“全屏”。通过这些按钮，基本上可以完成对播放的各种控制。此外，在这些按钮的上方，还有一个播放的进度条。可以通过拖拽进度条的方式，调整视频播放的进度。

在系统的右下角，有一个按钮：“关于”

④播放设置

选择菜单的“播放”->“播放器首选项”。打开播放设置对话框如图所示。

注：此处的设置只有在下一次视频播放开始后才会生效⑤播放画面

选择菜单的“视频”->“大小”。可以调整视频播放窗口的大小。

选择菜单的“视频”->“纵横比”。可以调整视频播放窗口的纵横比。

选择菜单的“视频画面”，可以调整视频播放窗口显示的内容，有以下3种：

*视频画面

*音频波形图

*音频离散傅里叶变换图

⑥数据输出

选择菜单的“数据”。可以输出视频播放过程中的中间数据。该选项卡可以用于输出视音频码流数据，视频解码后的像素数据，或者音频解码后的采样数据。数据输出选项卡如下图所示。

注：特殊容器（mp4,mkv等）封装的H.264直接输出的话，会缺少SPS和PPS，因而导致码流无法被识别。为此专门添加了特殊容器输出H.264的选项

3、视频分析

①视频解码分析

在视频播放的过程中，单击主界面视频部分编码参数部分的按钮“视频解码分析”，打开视频解码分析对话框。

对话框中包含了一个帧列表。每个帧对应列表中的一条记录。不同类型的帧有着不同的背景色。列表显示了以下信息：

*帧数

*帧类型

*关键帧

*码流顺序

*PTS

②视频帧解码分析

在视频播放的过程中，单击主界面视频部分编码参数部分的按钮“单帧详细分析”，打开视频帧解码分析对话框。

该部分主要用于对当前播放的视频帧进行详细的分析。可以列表显示视频一帧的详细参数，包括：

*帧数

*帧类型

*PTS

*显示时间

*参考帧数量

并可以对视频进行宏块级的分析，包含以下几种参数的分析：

*量化参数分析

*宏块类型分析

*运动矢量list[0]分析

*运动矢量list[1]分析

*参考帧list[0]分析

*参考帧list[1]分析

对话框上方的下拉框用于设置希望分析的内容。对话框左边的“选项”部分可以设置分析结果的属性。具体包含以下几项：

此外，如果勾选了“随播放自动分析”选项，可以随着系统对视频的解码播放，实时的分析视频的码流参数

③视频非压缩域分析

在视频播放的过程中，单击主界面视频参数部分的按钮“非压缩域数据分析”，打开非压缩域数据分析对话框，可以从“分析方法”里面选择想要分析的内容，包含了颜色直方图，Canny边缘检测，轮廓检测，离散傅里叶变换，人脸识别。此外，还可以查看视频的R,G,B分量以及Y,U,V分量。如果勾选了“随着播放自动分析” 选项的话，可以随着系统对视频的解码播放，实时的分析视频的非压缩域数据

4、音频分析

音频解码分析

在视频播放的过程中，单击主界面音频编码参数部分的按钮“音频解码分析”，打开音频解码分析对话框。

对话框左边是解码状态表，表中显示了音频码流的情况。每个音频帧对应一个柱状图。横坐标对应音频帧序号，纵坐标对应音频帧大小。

对话框右边对应的是帧列表。列表显示了以下信息：

*帧数

*帧大小

*PTS

*DTS

5、其他功能

①多国语言的支持

本软件目前支持简体中文和英文两种界面，如下图所示：

②专用分析工具

专用分析工具还未加入

③辅助工具

目前支持的辅助工具是MediaInfo，用于查看视频信息，如下图所示：

更新日志

VideoEye 0.2更新：

1、源代码添加了对Unicode的支持

2、添加了两个宏定义"INT64_MIN INT64_MAX"，在没有安装 Win7SDK的情况下，可能会出现找不到定义的情况

3、改变了“收藏夹”的外观，修改了其展现视频地址的树形结构，使其美观一些

4、“单帧详细分析”界面增加了数据输出功能。可以将一帧视频码流的量化参数（Quantization Parameter），宏块类型（MacroBlock Type），运动矢量（Motion Vector），参考帧（Reference Frame）列表输出出来并存储为“.csv”格式的文件

5、修正了“单帧详细分析”中运动矢量分析功能在分析MPEG4视频码流时候的一个BUG

6、修正了“视频播放窗口”调整窗口大小的时候，会残留视频帧画面的BUG
