DWG图形信息管理软件(FastDWG) v1.0 官方中文安装版

DWG图形信息管理软件(FastDWG)是一款由飞时达软件推出的兼具图形管理与辅助绘图的通用工具软件。该软件以数据为中心，由三大类工具组成：项目文件集成工具、辅助绘图编辑工具以及属性信息管理工具。让DWG文件成为信息图，全面维护管理“数据化的DWG信息图”，无需建立GIS图形数据库，即可实现设计成果综合应用。最终使得规划一张图（GIS/CAD）建库与维护更轻松。已被广泛适用于城市规划、市政建设、建筑设计、园林绿化、工程测量等一切使用DWG文件的行业。

FastDWG随AutoCAD启动，支持AutoCAD2004-2016平台。支持XP、Win7、Win8、 Win10 32/64位系统，有需求的朋友请下载使用。

软件特色

1、项目文件集成工具 ：

实现项目文件浏览、图形图像叠加与拼接显示，文件级协同设计

2、属性信息管理工具 ：

悬停显示属性，查询统计属性，让DWG文件成为图形数据库，让CAD与GIS无缝衔接

3、辅助绘图编辑工具 ：

增强AutoCAD图形、图像、布局、图形审查、图层处理功能

4、软件适用于：规划建设局、规划设计院、规划信息中心等

功能介绍

1、FastDWG显示与统计

①引用设计参照图，可拼接、叠加引用，支持DWG格式、图像格式等

②拥有操作简单、功能强大的图层工具

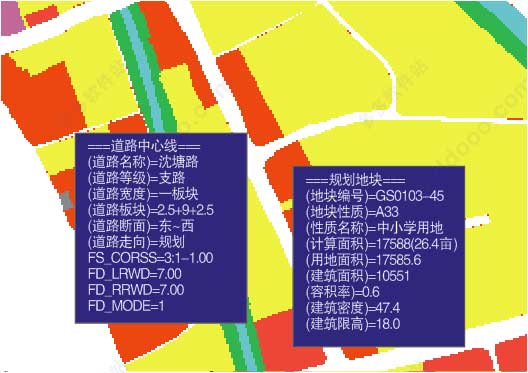

③鼠标悬停显示实体扩展信息，可自主设置显示内容项

④可按照指定属性值来查找图形，根据属性来快速定位对应的图形

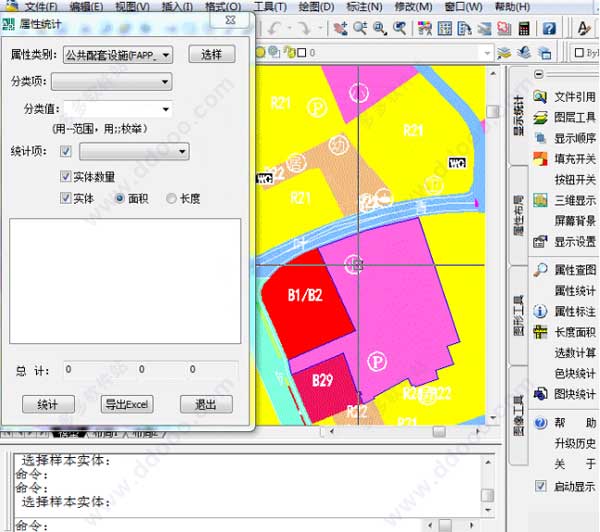

⑤按照实体不同的属性类别对实体的扩展属性或者长度、面积等固有属性进行统计

⑥提供了属性标注功能，对实体所拥有的扩展属性或者面积进行自定义标注

⑦拥有强大的统计功能，长度面积统计、色块的数量面积统计、图块的统计

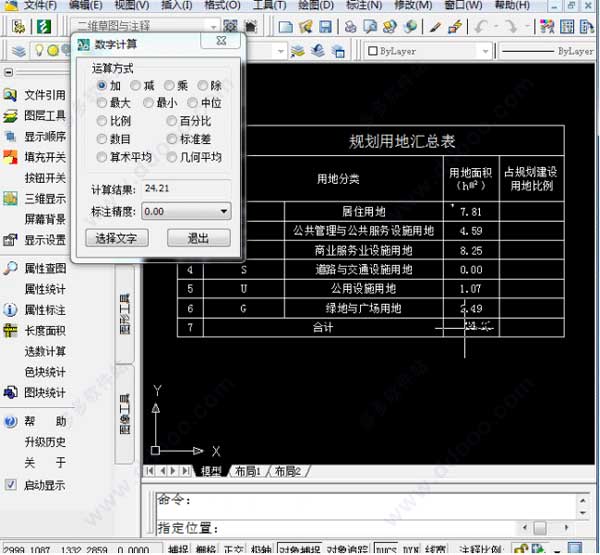

⑧对所选的数字文字进行加、减、乘、除、百分比、比例、计数、标准差、算术平均、几何平均等计算，快速计算出所需要的结果，并输出结果到当前图形

2、FastDWG属性的编辑与布局的应用

①提供属性编辑对话框，方便用户添加、删除、复制属性项，修改属性值

②拥有查询显示实体的扩展属性、基本属性、字典信息的功能，能清楚的看到实体的属性结构

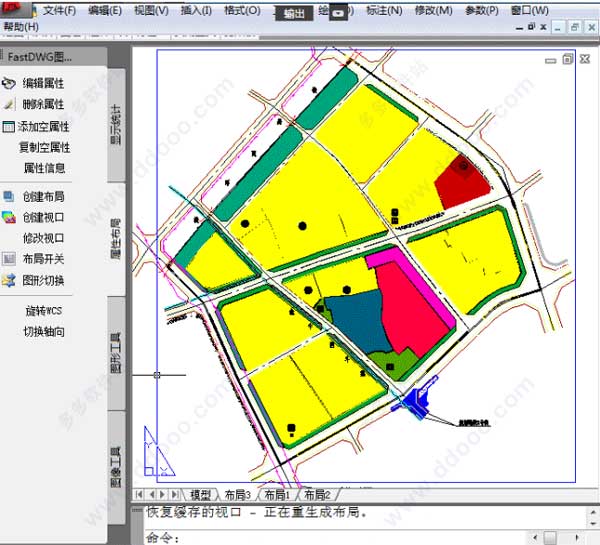

③对CAD的布局功能进行了强化，并简化了操作步骤。利用布局功能，在保证出图的完整与详细的前提下，实现的图形的整洁，便于后 期的项目拼接

④提供了布局中视口的修改和创建工具，布局与模型的切换工具

⑤提供了旋转wcs功能，在不改变坐标系的前提下，使图形满足出图要求

3、FastDWG图形工具

①提供了图形检查工具，可以对图纸的坐标标注、尺寸标注的数值进行检查并修复，保证图纸的严谨性

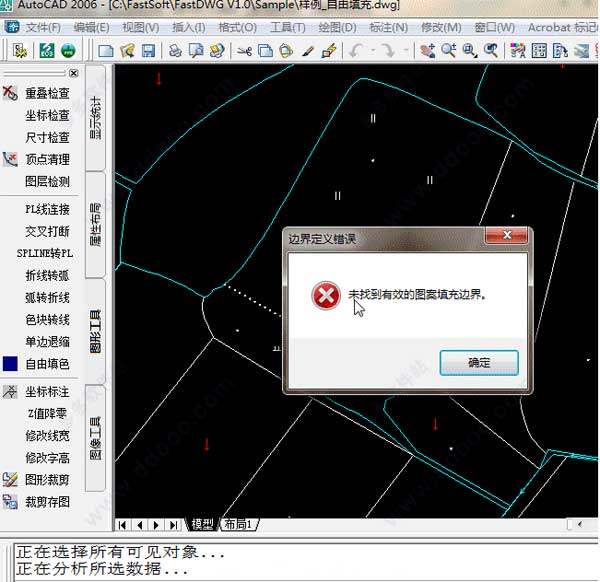

②提供了PL线连接、交叉打断、自由填色、图形裁剪等图形工具，修图、改图更加方便，填补CAD功能的不足，简化CAD操作步骤

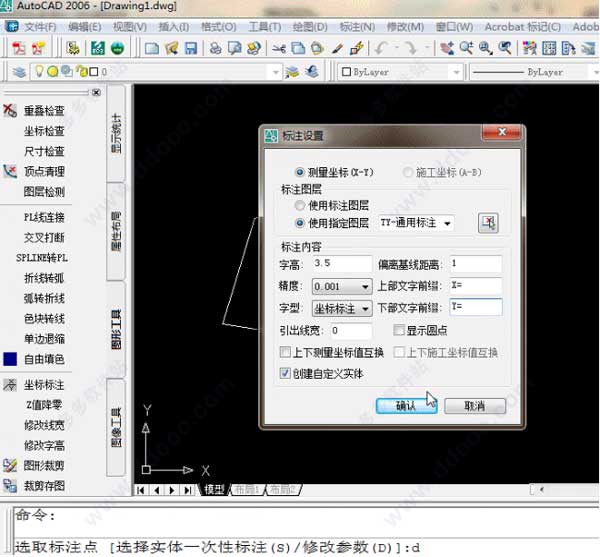

③通用坐标标注、可以对单点或实体定点完成世界坐标（XY坐标）或UCS坐标（AB坐标）标注，自由指定采用自定义标注实体，可以自由编辑引出线位置、指定引出线角度

④修改字高工具，批量修改图中文字的字高、字型与数字精度

4、FastDWG图像工具

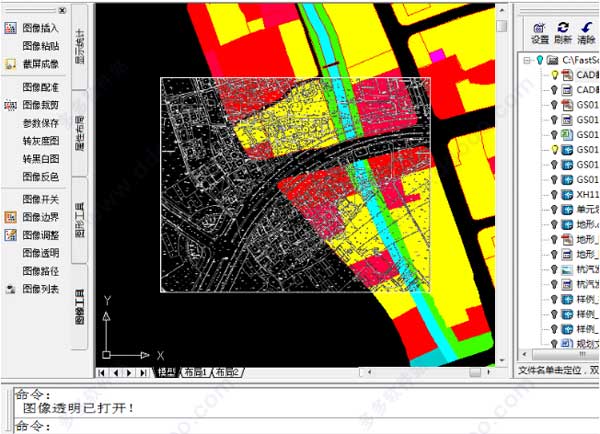

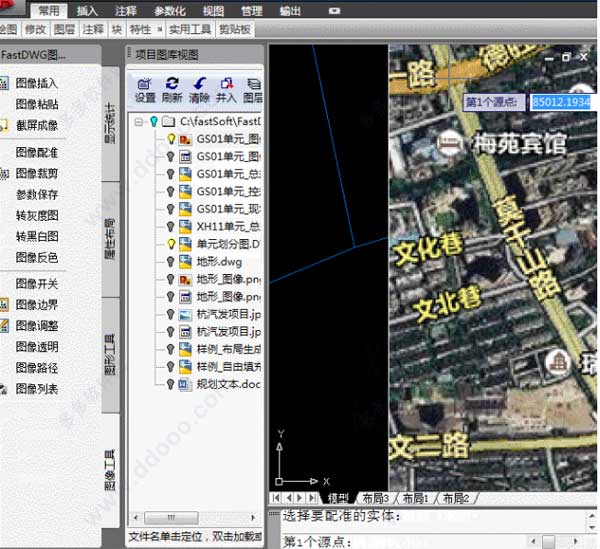

①图像的坐标配准，通过确定图像中若干个点与CAD图中相对应的位置来配准影像图

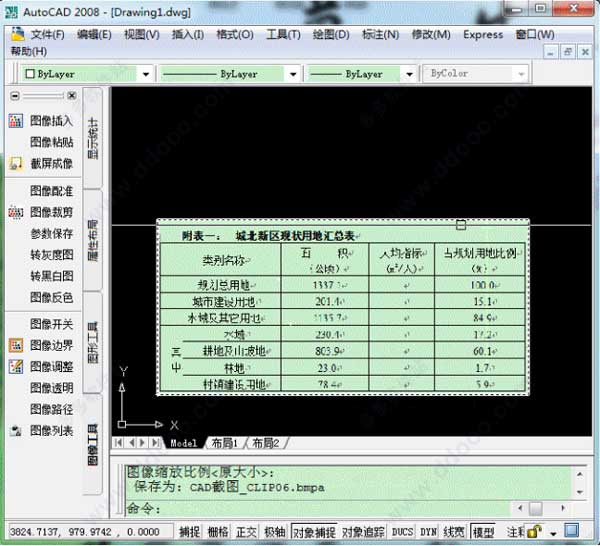

②截屏成像功能可将当前DWG图中指定范围的内容截取转成图像，用来替换原有图形

③提供了转黑白图的功能，将原有图形转为黑白二值图，便于将图像做透明处理

④将CAD中图像列表、图形边界、图像调整等图像处理功能按键化，便于用户操作

常见问题

1、FastDWG最主要的功能是什么？

答：FastDWG是新推出的一款以图形管理为主兼顾辅助绘图的通用工具软件。主要包括三方面功能：首先是项目相关图形图像文件的汇总管理（叠加、拼接与局部显示），实现项目资料的集中与协同管理；其次是DWG信息图管理，实现图形与属性一体化，按属性进行查询统计；最后是辅助绘图工具集成，包括图形裁剪、图形转图像、多边形生成编辑、图形检查、图层显示控制等。

FastDWG就是项目文件集成工具、属性信息管理工具、辅助绘图编辑工具。

2、哪些单位可以使用FastDWG?

答：设计成果管理应用单位与部门（如设计单位的总工办、规划编研信息中心、建设单位等）可以使用FastDWG对设计成果进行综合查询调用，无需事先建库处理；同时一般设计人员也可以利用项目资料管理功能实现协同设计，利用图形图像工具提高绘图效率。

3、FastDWG如何实现协同设计？

答：将项目相关文件统一存储在可以共享的网络路径上，通过文件引用（或参照）功能，实现设计人员相互引用中间成果，可以根据需要将部分引用的图形并入本图，将文件按图层拆分成若干文件，可以提高文件级协同的效率。

4、FastDWG增强了哪些图像功能？

答：组合使用图像文件可以提升设计成果的效果，将地形图转为图像有利于信息安全与大范围调用，对于大幅面的地形图转为图像后可以提高调图速度。软件可以将图中指定部位的图形截屏转为图像，提供了图像裁剪配准功能，自动生成配准参数文件与图像文件结合使用，还可以将图像转为黑白二值图，实现透明叠加。

5、FastDWG增强了哪些布局出图功能？

答：CAD自带的布局功能一般设计人员较难使用，软件可以一次性根据图纸大小、视口范围与出图比例等自动生成布局图，可以将范围线外的图形自动转到布局空间，方便设计人员建立模型空间作图，布局空间出图的习惯。

6、什么是DWG信息图，什么是以数据为中心？

答：不同于传统的“图形+标注”的电子化纸质图表达方式，DWG信息图是“图形+属性”的表达方式，图形与属性一体化存储，DWG文件可以视为图形数据库（数据化的信息图），所存储的数据格式公开透明，任何软件都可以识别数据做进一步处理。建立与软件无关的开放式数据载体称为以数据为中心。

7、FastDWG支持哪种属性信息格式？

答：任何图形都具有几何特征属性（例如坐标、长度、面积等），也可能具备专业属性信息（例如地块的性质、容积率、绿地率等），借助AutoCAD提供XDATA扩展数据方式，可以将专业属性信息直接保存在对应的图形上，专业属性包括了要素代码、字段名、中文名与数据值。

标准化的属性保存格式如下：

（-3（要素代码（1000 “要素中文名”））

（属性代码1（1000 “属性名称1=数据值1”））

（属性代码2（1000 “属性名称2=数据值2”））

……

非标准化的属性保存格式如下：

(-3 (属性中文名1 (1000 “属性值1”))(属性中文名2 (1000 “属性值2”)) ……)

通过显示设置，两种属性格式都可以通过鼠标悬停显示信息，但只能对标准化的属性格式做统计分析。

8、FastDWG可以根据属性做哪些查询统计操作？

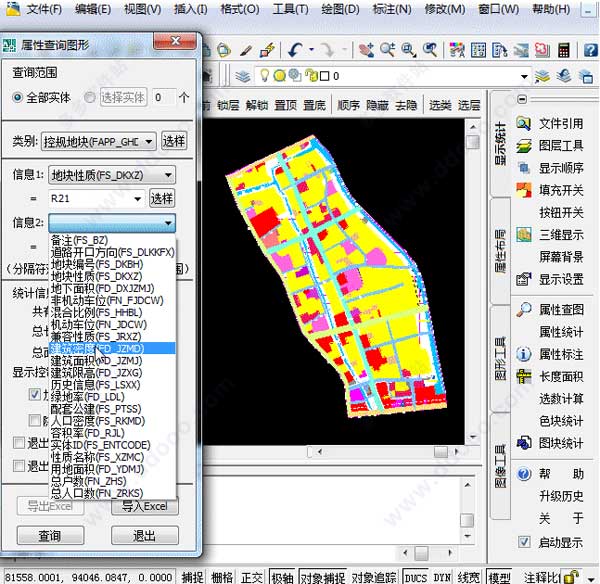

答：软件提供了根据属性筛选显示对应图形的功能，例如可以过滤显示图中地块性质为R21，同时容积率为“2.0—3.5”的地块；提供了对某一类实体按特定属性项进行汇总统计功能，例如按地块性质汇总统计地块的用地面积；提供了鼠标悬停显示属性信息。

9、FastDWG如何提高图层与实体显示操作效率？

答：软件提供了专门的图层操作面板，可以先选实体再控制对应的图层操作，例如关闭，显示选定图层，显示未选定图层，保存与恢复显示现场，设定实体显示顺序、隐藏选定实体等，比CAD的图层功能要方便很多，软件还单独提供了跨图层的色块开关显示，屏幕背景色切换，三维视图显示以及给封闭的PLINE线加顶盖。

10、FastDWG与其它应用软件混合使用吗？

答：完全可以与其它软件混合使用，在启动AutoCAD时将自动加载FastDWG软件，也可以隐藏操作面板，需要时在命令行键入FastDWG即可激活。

11、 FastDWG支持哪些AutoCAD版本?

答：支持AutoCAD2004——2014版本，支持32位于64位操作系统与CAD软件
