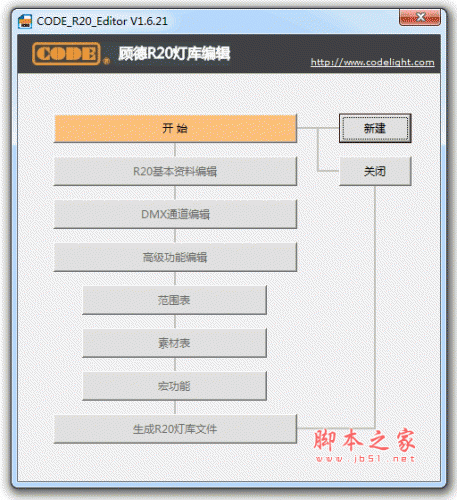

顾德R20灯库生成器(CODE R20 Editor) v1.6.21 中文绿色免费版

CODE R20 Editor中文称：顾德R20灯库生成器，是一款主要用于灯库的编辑、生成等操作的顾德灯库生成器，软件提供了直观的用户界面和强大实用的编辑功能，支持灯具型号、通道数、彩色混合模式、灯具类型等信息的设定操作，不过目前灯厂名称暂不支持中文，欢迎有需要此款工具的朋友们前来下载使用。

使用教程

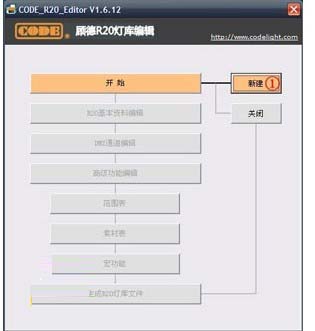

(1)将下载完成的文件解压，双击图标 ，进入软件操作界面。

(2)填写厂家名称、灯具型号、通道数、彩色混合模式、灯具类型等基本信息。

分别为厂家和灯具型号名称，可根据实际和自己喜好填写，但暂时不支持中文名称。

根据灯具总通道数填写。

如果灯具有红绿蓝(Red、Green、Blue)通道选择"RGB"模式，如果有青红黄(Cyan、Magenta、Yellow)通道选择"CMY"模式，否则就选"无"。

带有X、Y轴通道的灯具请选择"电脑灯"。不带X、Y轴通道的灯具，如LED帕灯则选"常规灯"。

根据电脑灯的种类选择摇头或者镜片移动。

根据电脑灯水平(Pan)和垂直(Tilt)的最大角度填写，不清楚的可不填写。

(3)点击"快速通道设置"完成常见通道编辑。

"快速通道设置"界面可选择中英文显示模式，但是这并不意味着生成的灯库文件也会显示为中文，因为R20文件暂时还不支持中文字体，中英文显示模式只是为了照顾不懂英文单词的用户，使得大家在编辑通道时能够方便一些。

"快速通道设置"提供的是常用通道类型的快速设置方式。用户只要根据通道表在对应通道类型旁边的方框里填写通道序号，按"确定"后就可以完成常用通道的设置。

(4)手动完成其他通道编辑。

完成"快速通道设置"后，表格中仍然有一些行是空白的，这些通道就需要用户手动完成编辑了。

点击空白行，在弹出的对话框中进行详细的通道设置。以第11通道"棱镜旋转"为例，通道设置如下。

填写通道名称，暂时不支持中文名称，用户采用方便自己记忆的名称命名即可。上面例子中"棱镜旋转"通道使用了其英文单词"Prism Rot"进行命名。

从下拉菜单中选择通道的属性类型。若没有找到相符的属性类型，选择"0-Uncategorized"(未分类)即可。用户可以先选择通道的"属性类型"。某些"属性类型"被选中后，软件会自动填写"通道类型"、"属性键"和"控制轮"三项。若用户检查后，认为"通道类型"合适，"属性键"和"控制轮"也没有与已经设置好的通道重复，就可以直接点击"确认"按键完成通道设置。

为通道关联一个属性键。属性键即控台上"Attributes"区的按键。

选择设置通道值的控制轮。

通过上面的设置，"棱镜选择"通道将和第九(Effect/Yellow)属性键关联，并通过右面的控制轮设置通道数值。

设置通道类型。通道类型有如下5种选择。

选择通道类型的一般原则是：

1. 与开光和切光有关的通道选择"H-HTP"。如调光和某些LED帕灯中能自动开光的混色通道。

2. 通道数值划分为多个范围段的通道选择"I-Instant瞬变"。一般只有颜色和图案通道选择该通道类型。

3. 当前设置的通道若为其它某个通道的微调通道，则选择"Part-16bit的微调通道"。

这时，对应通道的通道类型若为"LTP渐变"，则需要将原通道类型更改为"s-16bit渐变"。

对应通道的通道类型若为"Instant瞬变"，则需要将原通道类型更改为"S-16bit瞬变"。

4. 其它通道的通道类型均可选择"L-LTP渐变"。

设置定位值。定位值即按"Locate"键开灯时，通道的初始值。

点击"确认"按键完成通道设置。

(5)参照步骤(4)，继续完成或修改其他通道的设置。

通道编辑的最终结果如下。

完成通道编辑后，灯库已经可以满足一般用户的基本要求了，这时可以点击"下一步"保存为R20文件。

三、高级功能编辑

用户如果需要在灯库里面增加"范围表"、"素材表"和"宏功能"的部分，那么可以在保存为R20文件之前进行相应的"高级功能编辑"。

"高级功能编辑"也需要灯具说明书或厂家提供的相应参数资料。

下面以"素材表"和"宏功能"为例，大致浏览一下操作步骤。

(1)素材表编辑。

(2)宏功能编辑。

四、使用R20文件

做好的灯库保存为R20文件后，直接拷贝到U盘，即可导入到顾德控台的用户灯库里面。

操作步骤如下：按【Setup】键 → "灯库管理" → "用户灯库"→ 选择"增加新灯" → 选择"导入R20" → 按方向键【↑】、【↓】、【←】、【→】选择需要导入的R20文件 → "确定"。
