Autodesk Helius PFA 2019 中文安装版(附安装教程) 64位

Helius PFA2019是一款功能强大的仿真复合材料的开发方案，为用户提供了强大的逐步失效分析工具，Helius PFA软件为复合结构的增强FEA（有限分析）提供了强大的工具，包括渐进式失效分析，软件为用户提供了有效的多尺度模拟，为复合材料结构分析的有效性和收敛性提供了精确的分析，支持快速预测查看损伤和影响，确认故障，支持多种分析条件，包括明确的和疲劳载荷和支持多种材料类型包括切碎和连续纤维，单向板和各种织物。Helius的先进材料交换使制造的条件下，纤维结构模拟填充塑料零件从Autodesk Moldflow纤维取向数据导入，支持使用高级的有限元分析模式定制材料的配置，可以通过设备以及材料的分析降低生产的成本。提供先进的流体分析一个复合分析方式，支持使用多种材料在软件上完成重组测试，需要的朋友不要错过了！

安装教程：

1、在本站下载并解压，得到ACMPAN_2019_Multilingual_Win_64bit_dlm.sfx.exe安装程序和xf-adsk2019_x64_(2018mod).exe注册机文件

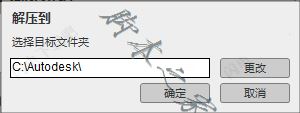

2、双击ACMPAN_2019_Multilingual_Win_64bit_dlm.sfx.exe运行，如图所示，点击更改按钮选择解压目录，点击确定

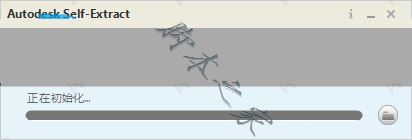

3、正在初始化，需要三分钟左右，大家等一会儿吧

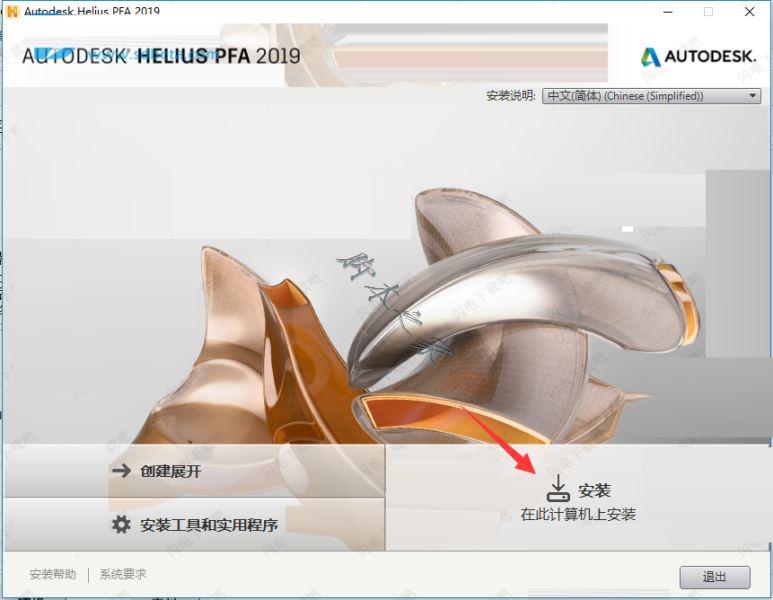

4、点击安装按钮

5、勾选我接受，点击

6、序列号输入666-69696969，密钥899K1，点击下一步

7、选择软件安装目录，注意安装路径不要有中文，点击安装按钮

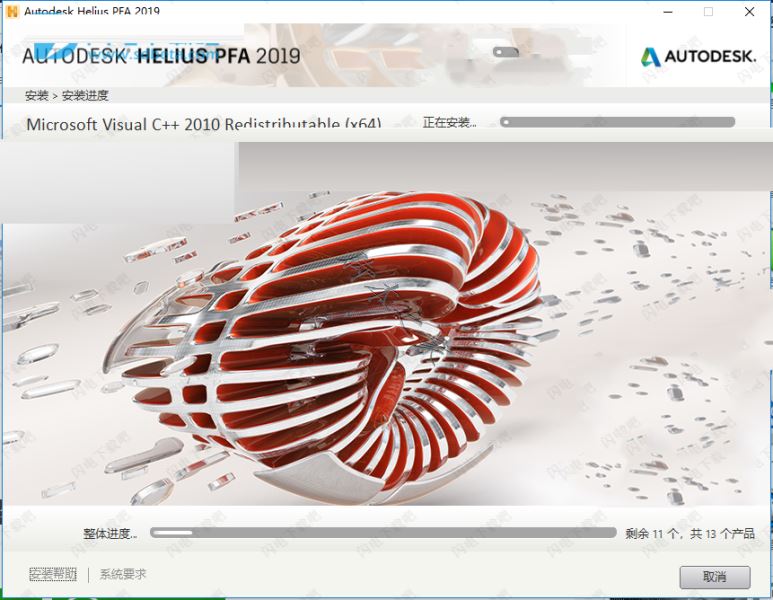

8、软件安装中，大家耐心瞪大几分钟吧

输入序列号666-69696969，密钥899K1

软件介绍

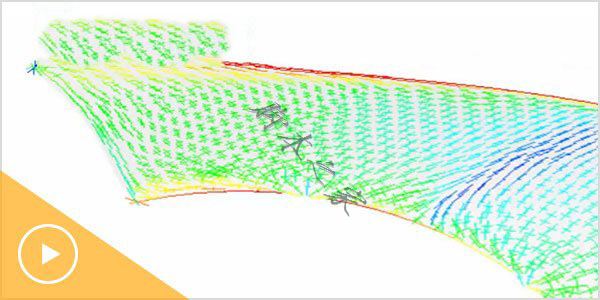

AutodeskHelius PFA在商业有限元程序的目的是为了提高精度，在复合材料结构分析的有效性和收敛性。其核心是PFA，提供了一种有效的多尺度模拟，确定故障在组织水平同时也预测结构，复合级响应。多个故障标准，使用户能够查看损伤的影响，在纤维和基体水平，并确定多种模式的故障，包括分层。复合材料的具体降解方法已被应用到处理的非线性，渐进复合材料的故障，同时提高解决方案的收敛性和仿真运行时。Helius PFA支持多种分析条件，包括明确的和疲劳载荷和支持多种材料类型包括切碎和连续纤维，单向板和各种织物。Helius的先进材料交换使制造的条件下，纤维结构模拟填充塑料零件从Autodesk Moldflow纤维取向数据导入。功能特色导入Moldflow结果使用说明了解Helius PFA如何与Abaqus协同工作。

传输制造数据以获得更精确的模拟。

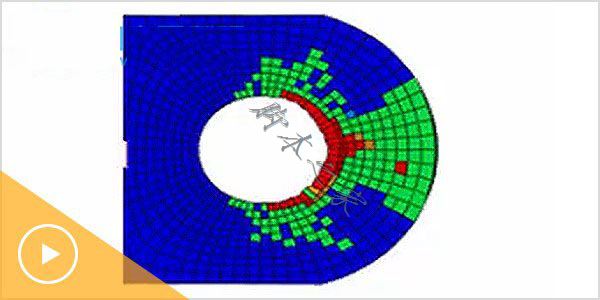

材料非线性和逐步失败

分析复合失效的进展。

直接FEA集成

增强现有的Abaqus，ANSYS或NASTRAN FEA。

支持Moldflow材料

将Moldflow材料合并到您的FEA代码中。

多种分析类型

  执行静态，显式和疲劳分析。

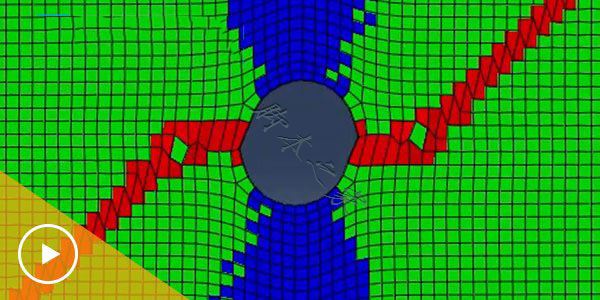

高级综合分析

包括3D焊接线，压缩响应，逐步失效，分层和其他分析。

高效的流程

简化FEA和材料输入，并提高收敛速度。

物质交换

 与Moldflow软件以及第三方FEA系统进行互操作。

用于Abaqus的Helius PFA通过用户子程序UMAT，VUMAT，URDFIL和UEXTERNALDB实现。因此它是通过Abaqus用户材料定义的。使用Helius PFA为Abaqus安装以下工具：用于Abaqus / CAE的Helius PFA插件 - 该插件帮助您创建用于Helius PFA的Abaqus用户材料定义。它可以在插件菜单下从Abaqus / CAE访问。



    xStiff - 该命令行工具用于向使用特定元素类型（即C3D8R，S4等）的用户材料所需的Abaqus输入文件添加外部刚度参数。

有关在Abaqus中使用Helius PFA的更多信息，请参阅Helius PFA的Abaqus用户指南。

设置Abaqus

在运行分析之前，必须将Abaqus指向Helius PFA用户子程序库。这是通过abaqus_v6.env文件中的usub_lib_dir变量完成的。有关在Windows上执行此步骤的帮助，请参阅“Windows安装和许可”部分，以获取在Linux上执行此步骤的帮助。

Linux的特殊注意事项

用户材料创建

Linux上不支持Abaqus / CAE的Helius PFA插件。因此，您必须在输入文件中手动创建适当的* USER MATERIAL关键字或在Abaqus / CAE中手动创建用户材料。

材料命名

Helius PFA通过以下约定解析材料文件：

MATERIAL_FILE_DIR / Material_Name / mdata.xml

其中Material_Name是Abaqus输入文件中材料的名称。与Windows不同，Linux目录区分大小写，并且Abaqus始终修改材料名称以使用全部大写字符。因此，Material_Name文件夹必须始终为大写文本。

消息传递接口（MPI）分析

当使用Helius PFA为Abaqus运行MPI分析并在abaqus_v6.env中使用mp_host_list变量时，从mp_host_list中首先列出的节点提交作业至关重要。否则，分析很可能会意外崩溃。了解Helius PFA如何使用ANSYS进行操作。用于ANSYS的Helius PFA通过USER10，USOLBEG，USOLFIN和USERMAT用户可编程特性（UPF）实现。以下工具与Helius PFA for ANSYS一起安装：用于ANSYS MAPDL的Helius PFA插件 - 该插件可帮助您创建ANSYS用户材料定义，以便与Helius PFA配合使用。它可以使用ANSYS工具栏中的HELIUS按钮从ANSYS MAPDL进行访问。



批处理模式

Helius PFA安装了一个Windows批处理文件，通过命令行使用ANSYS输入文件，可以很方便地使用Helius PFA运行ANSYS。

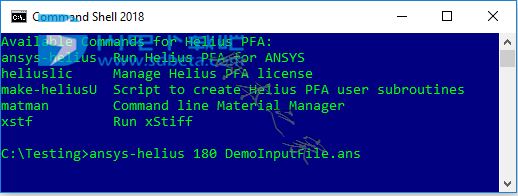

该文件位于HPFADIR \ bin \ ansys-helius.bat中，可以使用文本编辑器进行修改以满足您的特定需求。要运行此文件，请按照以下步骤操作（请参阅下图）：

    用.ans扩展名保存ANSYS输入文件

    使用桌面或开始菜单快捷方式打开Helius PFA Command Shell。

    将目录更改为保存步骤1中保存的文件的目录

    使用以下命令运行作业

    ansys-helius版本文件

    其中VERSION是170,171,172或180之一，具体取决于目标ANSYS版本，FILE是在步骤1中保存的输入文件的名称。

GUI模式

Helius PFA安装了一个启动程序实用程序，它使运行ANSYS Classic图形用户界面（GUI）和访问Helius PFA变得非常简单。

要运行启动程序，请选择安装到桌面和开始菜单程序列表下的Autodesk文件夹的“ANSYS APDL启动程序”快捷方式。

该实用程序将通过ANSYS环境变量搜索已安装的ANSYS版本：

    ANSYS 17.0 - ％ANSYS170_DIR％

    ANSYS 17.1 - ％ANSYS171_DIR％

    ANSYS 17.2 - ％ANSYS172_DIR％

    ANSYS 18.0 - ％ANSYS180_DIR％

如果这些变量没有设置，启动程序将不会运行。一旦启动程序发现安装的ANSYS版本，它会打开一个小窗口，允许您选择ANSYS的目标版本。选择你的目标版本的ANSYS后，点击OK。这将启动默认的ANSYS Product Launcher，并为Helius PFA设置适当的环境变量以正确工作。了解Helius PFA如何与Autodesk Nastran合作。

Autodesk Nastran的Helius PFA通过MATPFA条目实施。 通过手动编辑模型输入文件创建MATPFA条目。 它控制定义分析的多尺度本构关系的类型。 有关设置用于Helius PFA的输入文件的更多信息，请参阅用户指南。

运行Autodesk Nastran

使用Helius PFA运行Autodesk Nastran作业与运行标准Autodesk Nastran作业没有区别。 来自Nastran编辑：

     点击分析>运行

从命令行：

     导航到包含输入文件的目录

     输入以下命令：

     > NASTRAN jobname.nas

     其中jobname是Nastran输入文件的名称。 您可能必须提供Nastran.exe文件的完整路径。 请参阅Nastra的NASTRAN命令行部分
